电气图纸灯具接线问题

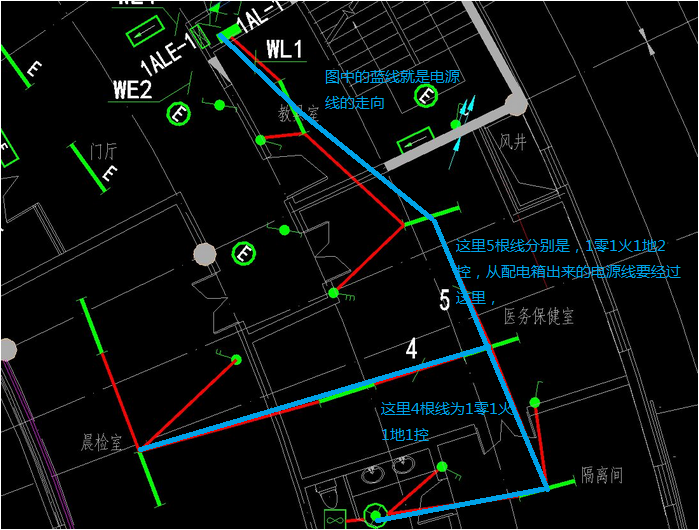

如图所示，系统图为3*2.5的线，那么从配电箱出来应该是3根线？灯具到第一个单联开关应该是2根线？灯具到3联开关是4根线？图纸上的5根线和4根线为什么要设置呢？请详细解答，另外请在图纸上标注出各个线路的根数。谢谢各位大侠！
全部回答
(2)
首答仅用{{minutesHtml}}
-
如图所示，系统图为3*2.5的线，那么从配电箱出来应该是3根线。
灯具到第一个单联开关应该是2根线；灯具到3联开关是4根线；图纸上的5根线和4根线是因为增加开关控制回路线所以为4/5根。
另外请在图纸上标注出各个线路的根数，如图。
2016-05-25 16:47:43
-
为什么有5根线；
2016-05-25 17:04:21
