屋面斜女儿墙的绘制问题
150厚砼女儿墙高1.5米，在半高位置向内折了30角，应如何绘制？
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
2016-05-28 11:39:00
-
目前钢筋抽样软件还没有对墙做这样的处理，女儿墙已经是顶层，应该没有与其它构件交接的扣减关系，可以用自定义线进行定义。
2016-05-28 11:46:31
-
斜墙部分用板画进去，然后三点定义斜板就可以的
2016-05-28 11:38:27
-
150厚砼女儿墙高1.5米，在半高位置向内折了30角，应如何绘制？

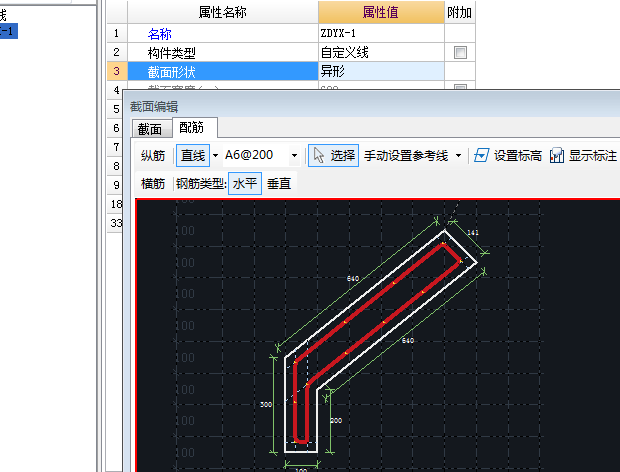

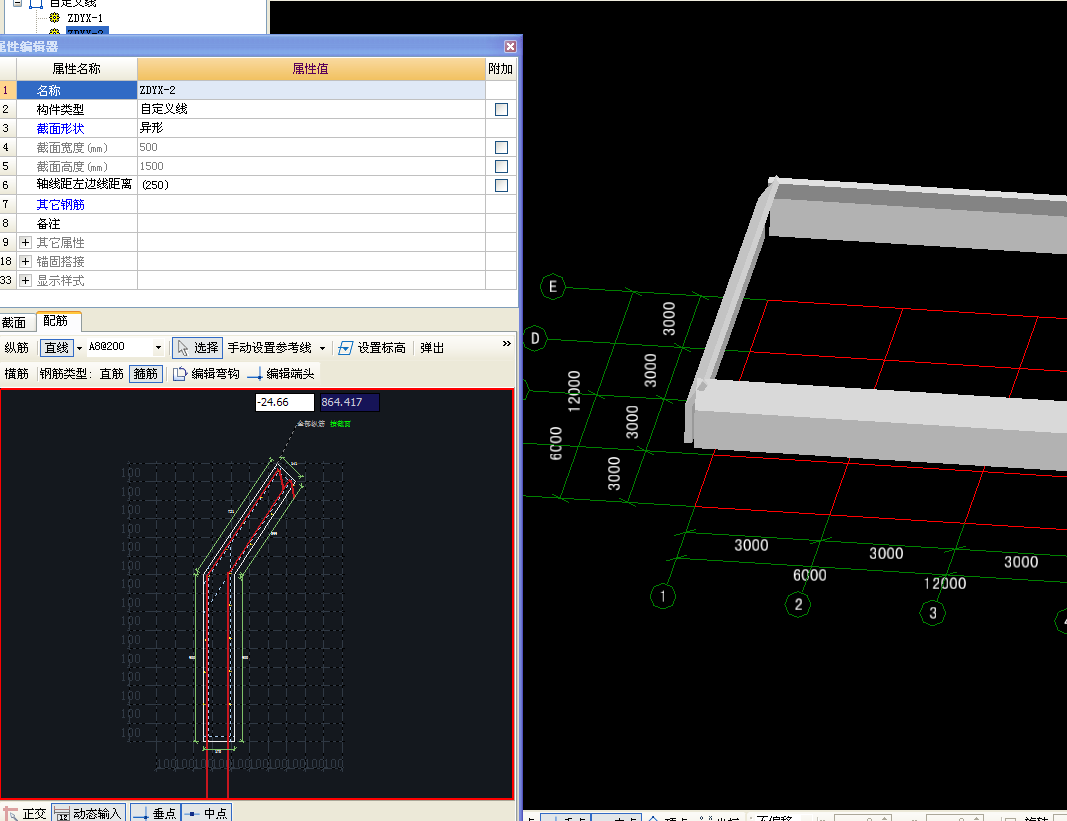

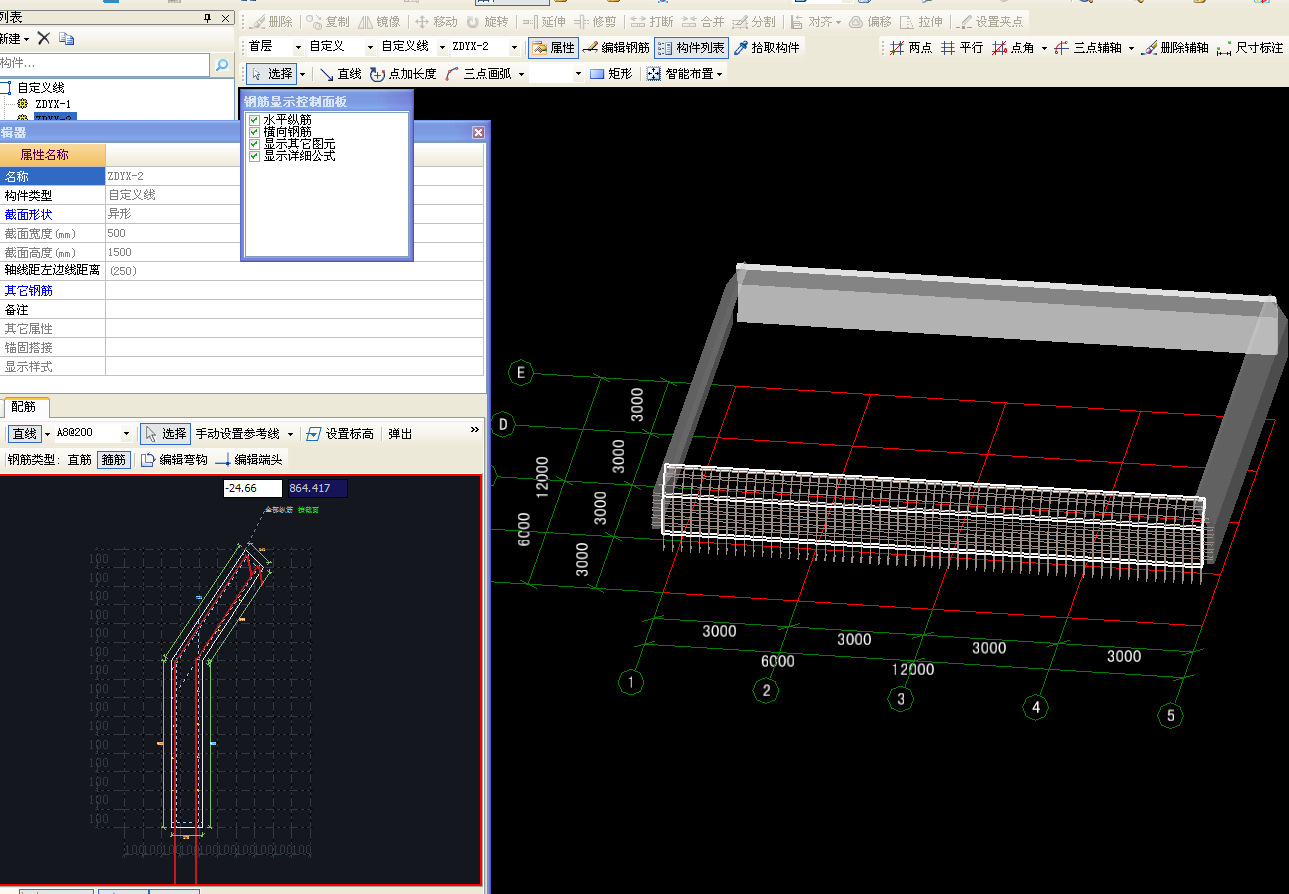

用自定义异形线构件来定义和画图,先按截面画出截面然后在配筋中用纵横钢筋画出配筋定义好后在绘图区中用直线画图即可.
2016-05-28 12:08:05
