剪力墙上可以布置框架梁吗？

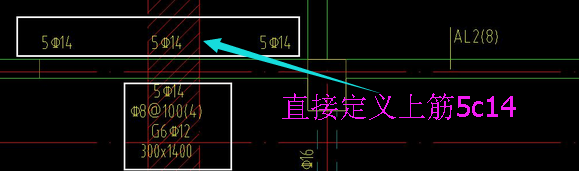

1、如图一，施工图显示剪力墙上有一道框架梁，之前没见过这种情况，剪力墙上可以布置框架梁吗？剪力墙上有梁的话不应该是暗梁吗？ 2、图二，剪力墙上暗梁有原位标注吗，怎么暗梁上还显示有原位标注？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
1、如图一，施工图显示剪力墙上有一道框架梁，之前没见过这种情况，剪力墙上可以布置框架梁吗？剪力墙上有梁的话不应该是暗梁吗？ 2、图二，剪力墙上暗梁有原位标注吗，怎么暗梁上还显示有原位标注？
1.如图一,施工图显示剪力墙上有一道框架梁,剪力墙上是可以布置框架梁的.剪力墙上的梁如果宽度同剪力墙可以是暗梁,如果宽度比剪力墙宽时它是不能用暗梁处理的.所以布置框架梁也是正常的,用框架梁来定义并画图即可.
2.剪力墙上用框架梁定义即可,在原位标注中输入对应的原位标注.
2016-06-19 06:37:22
-
结合建筑图看一下，此处到底有没有剪力墙，框架梁按正常定义绘制即可，最后识别原位钢筋。也可与设计院沟通一下，要求设计人员确认最好。
2016-06-19 16:23:55
-
你好：按图纸要求定义为框架梁，就按框架梁定义吧，用暗梁定义还处理不了原位标注里的钢筋呢。暗梁没有原位标注。
2016-06-18 21:16:59
