这个楼板的钢筋怎么画
这个楼板的钢筋怎么画
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
这个楼板的钢筋怎么画

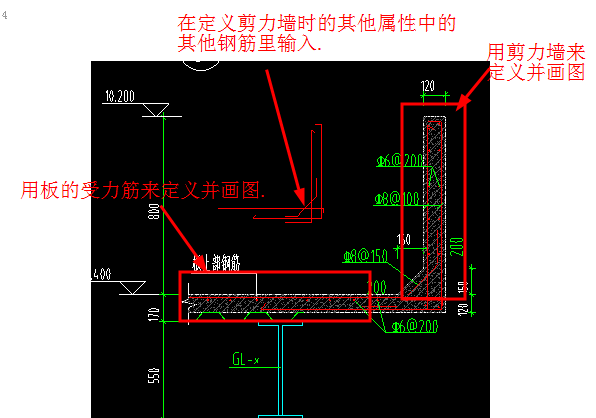

这个楼板的钢筋,水平部分的板内钢筋用板受力筋来定义并画图,把右侧的用剪力墙用剪力墙来定义并画图,斜角处的三角斜加强筋在其他属性中的其他钢筋中输入.
2016-07-20 10:34:12
-

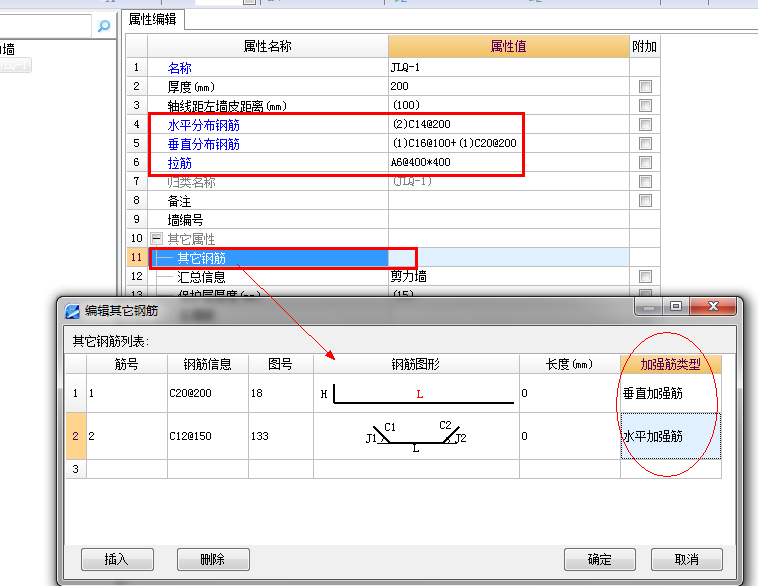

分别定义，斜筋在剪力墙的其他钢筋里面输入
追问(2016-07-20 10:22:23)：哪里来的c14的钢筋和c16.c20的钢筋啊【这个只是个例子，c14，c16按照你的剪力墙定义即可。。你这个纵向筋是（2）c8-150水平筋输入（2）c6-100】2016-07-20 10:10:19
-

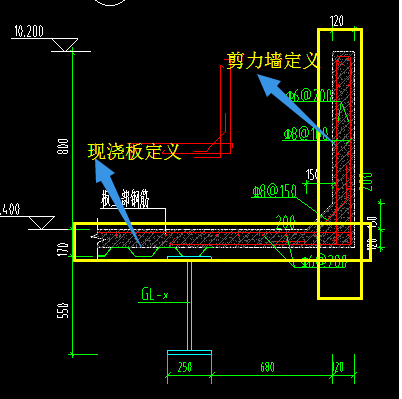

分别用板、剪力墙定义布置，边角的钢筋可以用异形梁进行布置，在异形梁属性的其它箍筋中编辑斜的弯折钢筋，虽然这有点麻烦，但导入到图形后，就不需要另外补画。
2016-07-20 10:11:27
