梁集中标注与原位标注箍筋
老师们再帮忙结合上面图示箍筋标注理解下设计说明中的这句话嘛：6.图中“%%130(%%132)d1@xx(n)/%%130(%%132)d2@xx(n)”用于框架梁或次梁的一跨被其上的次梁分为三段时的箍筋标注，其箍筋设置范围如图一所示.？？如何在软件里参照图一说明处理图B中的集中标注箍筋和图C中的原位箍筋标注更正确合适呢？我相信广粉都在观望，非常感谢！！
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳

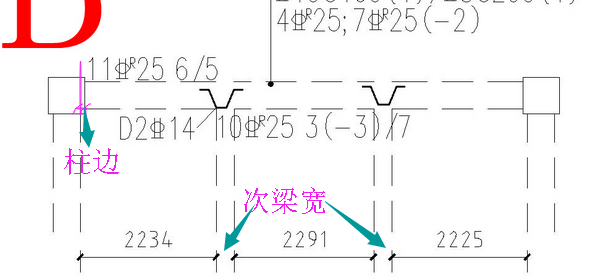

你好：KL33的箍筋在梁的原位标注里这样输入：C10-100(4)[2234-柱边+次梁宽度];C8-200(4)[2291];C10-100(4)[次梁宽+2225-柱边]
KL13箍筋的输入方法同KL33,只是箍筋是两肢箍了。
2016-07-30 07:21:03
-

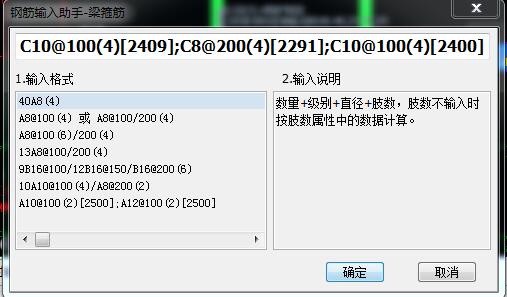

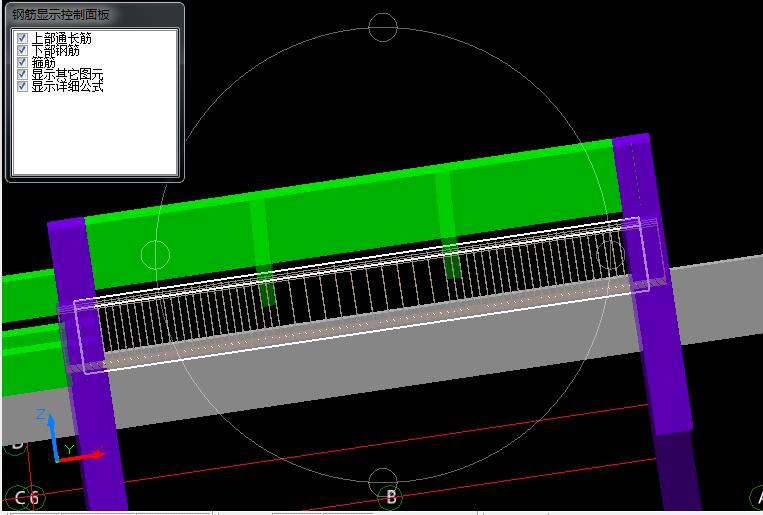

1设计说明的解释，该梁加密区长度=max【101图集加密区长度，主梁支座到次梁内侧】，图B中设置如下，图C设置同理
2016-07-30 09:08:45
