采暖系统图例

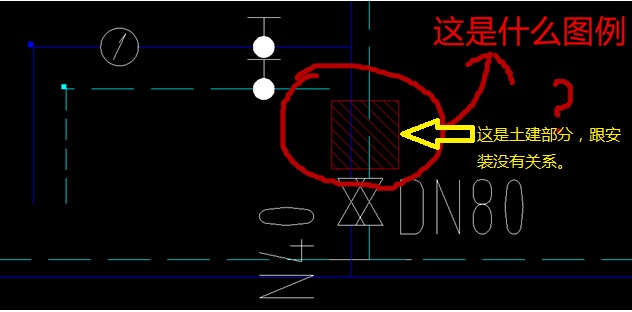

附图里标注的是什么图例？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳答：截图中，主要表达的的供水供暖管径大小，阀门位置，仪表，角阀图例，正方形加斜线，与这一系统没有关联的，是CAD图中另外的内容，例如土建的洞口之类的。你结合其它内容看一看。
2016-08-03 22:29:40
-
此图例是土建部分的，跟安装没有关系；
2016-08-04 06:15:36
-
附图里标注的是什么图例？
这个图例应该是暖气沟中的集水坑
