GGJ2013钢筋支座问题？
亲，我在使用钢筋GGj2013，CAD导图识别过程中，识别梁以后，部分梁的支座，不在梁与梁交接的中心点位置，请问能调整吗？假如不调整，影响钢筋量吗？请指教？
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳

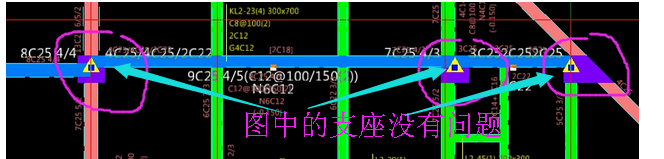

你好：图中的支座没有问题，直接汇总计算，如果有问题可以重提一下梁跨，保持支座的数量与图纸中的要求一样，计算的结果是没有问题的。
2016-08-06 18:42:48
-
那就必须删除梁支座后再重新设置梁支座处理的。
2016-08-06 18:22:08
-
你好：这几个支座在柱中是正确的，柱是轴心受力，如果移到梁中的柱就变成偏心受力了。
2016-08-06 19:50:12
-
CAD识别经常会碰到此类问题，举个例子来说，梁的一侧支座识别的柱子，梁只要伸入柱子，不管伸入多少，计算的都是一样的，比如楼层框架梁的上部通长筋，只要伸入柱子，那么伸入部分的钢筋量，软件自动判断直锚弯锚，比如弯锚，那么伸入柱子的梁的上部通长筋长度就是柱子宽度-保护层+15D，所以只要梁的支座识别成柱子，伸入多少，支座点在柱子内部的位置多少，计算是一样的。但是要考虑的是另外一方面，加入梁的支座本来应该识别成柱子，但是软件识别成梁了，支座的类别有了改变，那么计算出来肯定不是我们需要的钢筋量，这个时候就需要你将识别好的梁选中，通过设置支座的功能重新修改一下才行。
2016-08-06 21:07:18
