关于集水井的绘制
图纸给我的集水井图纸和千赢官网首页登录入口的矩形集水坑定义界面不同， 不知道怎么绘制了。主要是上部钢筋和筏板钢筋不一样，且梁板底板下有个类似竖向加腋的怎么才可以画出这样的效果
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳特殊的集水坑，应用特殊的方法处理，可用单级的桩承台画出后，在单级桩承台中布置集水坑，然后设置承台的边坡，在弹出的设置框中，选择右侧的功能，分上下两段进行设置即可。具体方法如下：
2016-08-11 11:17:23
-

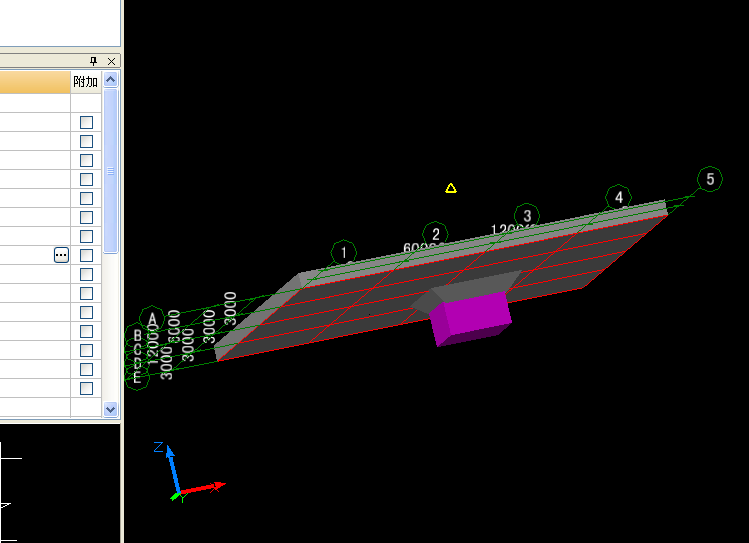

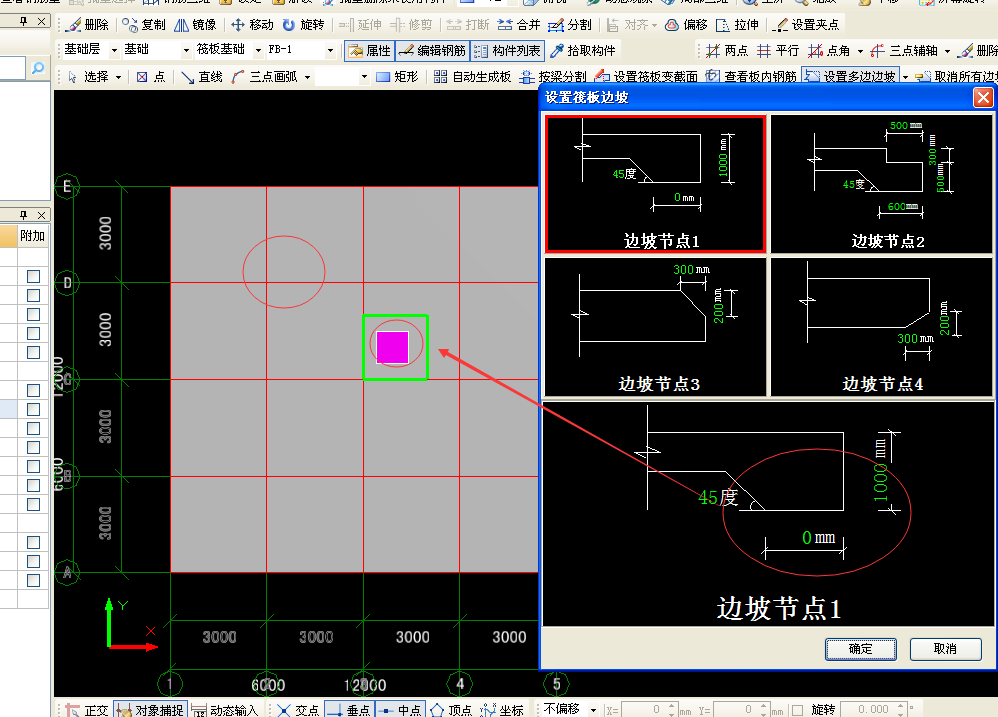

这的处理方式是，筏板分两块布置，及集水坑和外围，集水坑处布置范围按照集水坑的外口布置，外围的筏板在集水坑边就可以设置筏板变截面，图片1；这样布置后的情况就也设计要求基本吻合，图片2。集水坑面的小挑檐就是用板布置代替。
2016-08-11 10:54:09
-
答：分三步走，一、布置承台，选择按放坡的类型，设置为90度。二、布置集水坑，然后设计承台边坡，分两段，上部45度，下部90度。三，布置板，标高为平顶面。再布置板洞口。只能上传四张图，看着办吧。（图片无法上传）
