小台
2016-08-15 11:39:02
|
广东省
云翻样
|
1131查看
2回答

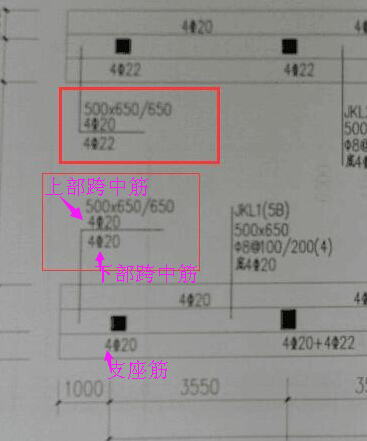

梁的原位标注500*650/650是什么意思啊？
图中圈出来的原位标注是指悬臂梁吗？它这样的高度都没有发生变化为什么要这样标注呢？还有4C20 4C20是指左支座筋和下部钢筋吗？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
图中圈出来的原位标注是指悬臂梁吗？【是指的悬挑段的原位标注的】它这样的高度都没有发生变化为什么要这样标注呢？【这样就是属于设计标注失误的】还有4C20 4C20是指左支座筋和下部钢筋吗？【可以看到你的这个是基础梁的，所以支座筋在下部的，4C20 4C20是上部跨中筋和和下部跨中筋的，该位置下部已经有支座筋了】
2016-08-15 12:24:12
-
没有变截面，就按正常的定义布置，也不知道是什么原因有时设计的标注确实是会出现类似问题的奇葩事情。
2016-08-15 12:06:46
