雨棚板用自定义线画的如何配筋？

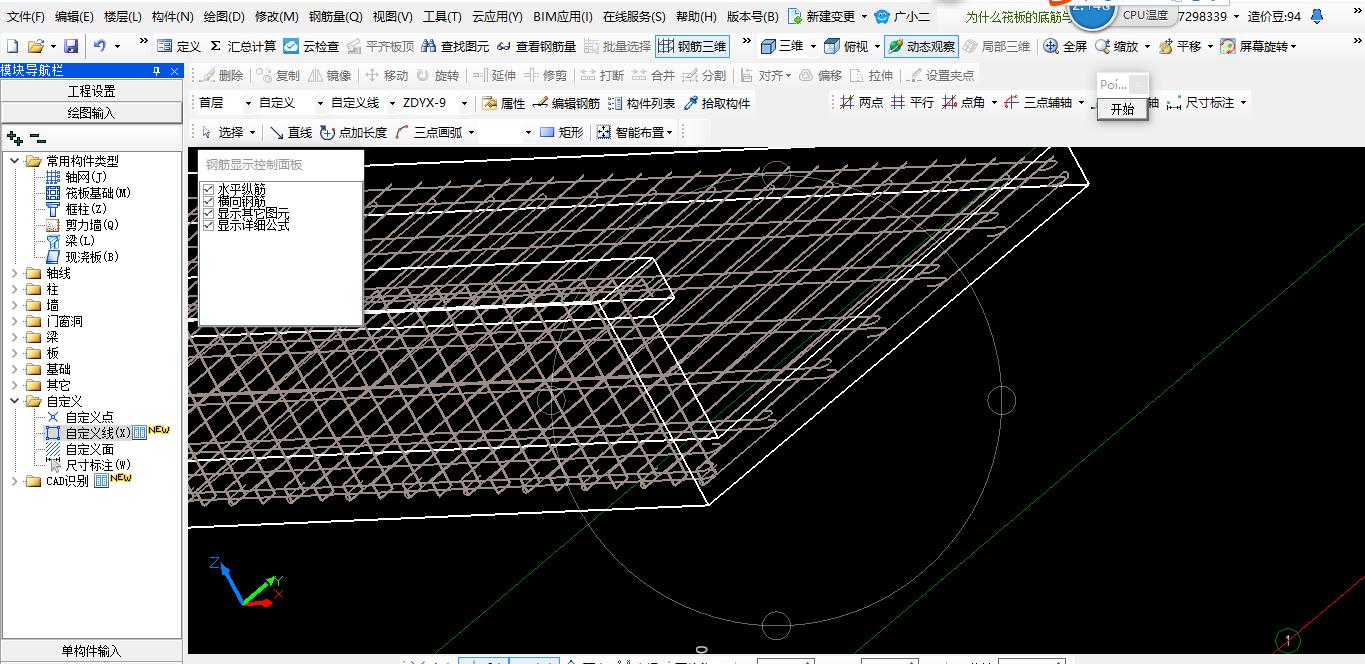

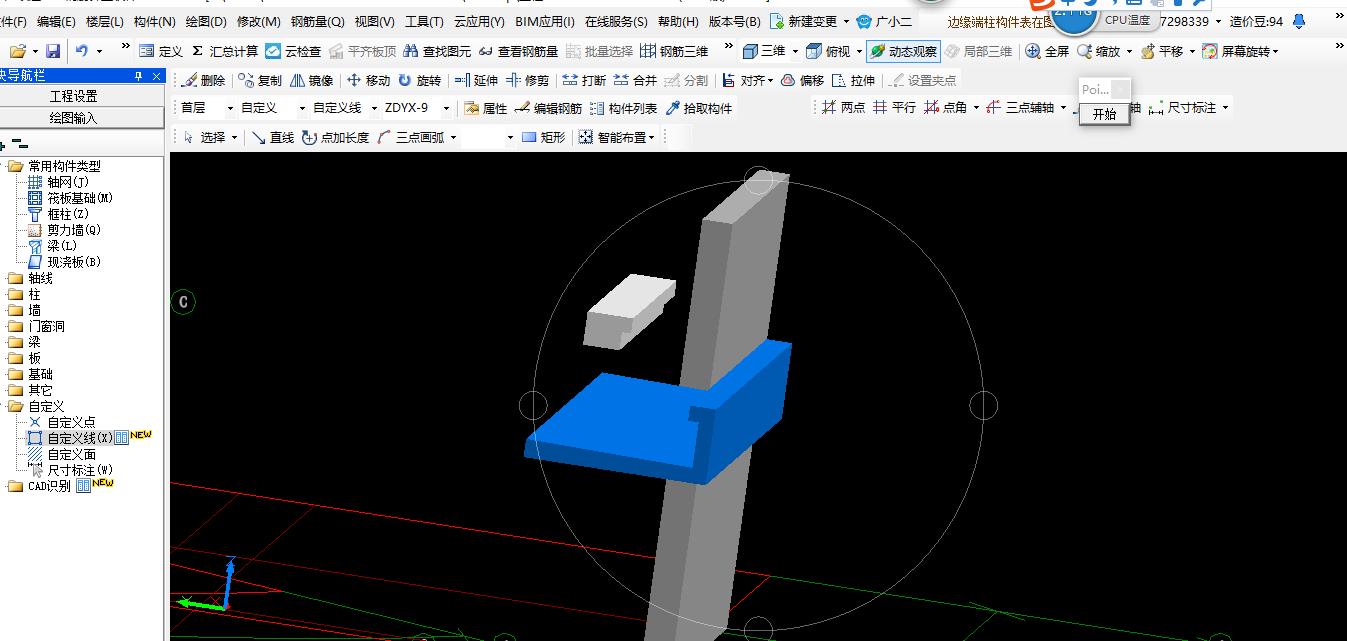

红梅老师，我的雨蓬悬挑板用自定义线画的，但是配筋不知道该如何操作，图纸显示雨棚板为XY方向A8@200的钢筋，如下图所示，但自定义线弹出的配筋窗口中，实在看不懂，什么纵筋与横筋、水平与垂直，要怎么才能画到示意图里面 断面图？谢谢啦！
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
您如果用自定义线绘制，您只是计算出一个方向的上翻的，您仔细想想，是不是这样的，只是一个方向的
您左右两侧的，就不能计算上翻的
我的建议是，您水平方向的就用现浇板就可以的了

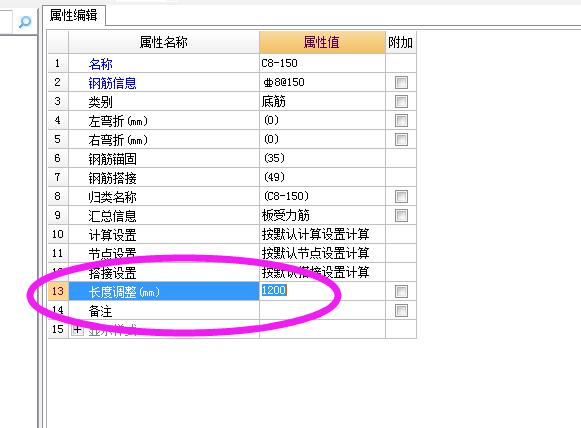

然后，您汇总计算以后，您编辑调整钢筋的长度再+上翻的长度就可以的
包括上翻部位的的水平钢筋，您补充根数就可以的
然后，您锁定构件
或者是您给出这个雨篷的水平配筋的调整值也可以的
2016-08-18 09:12:10
-

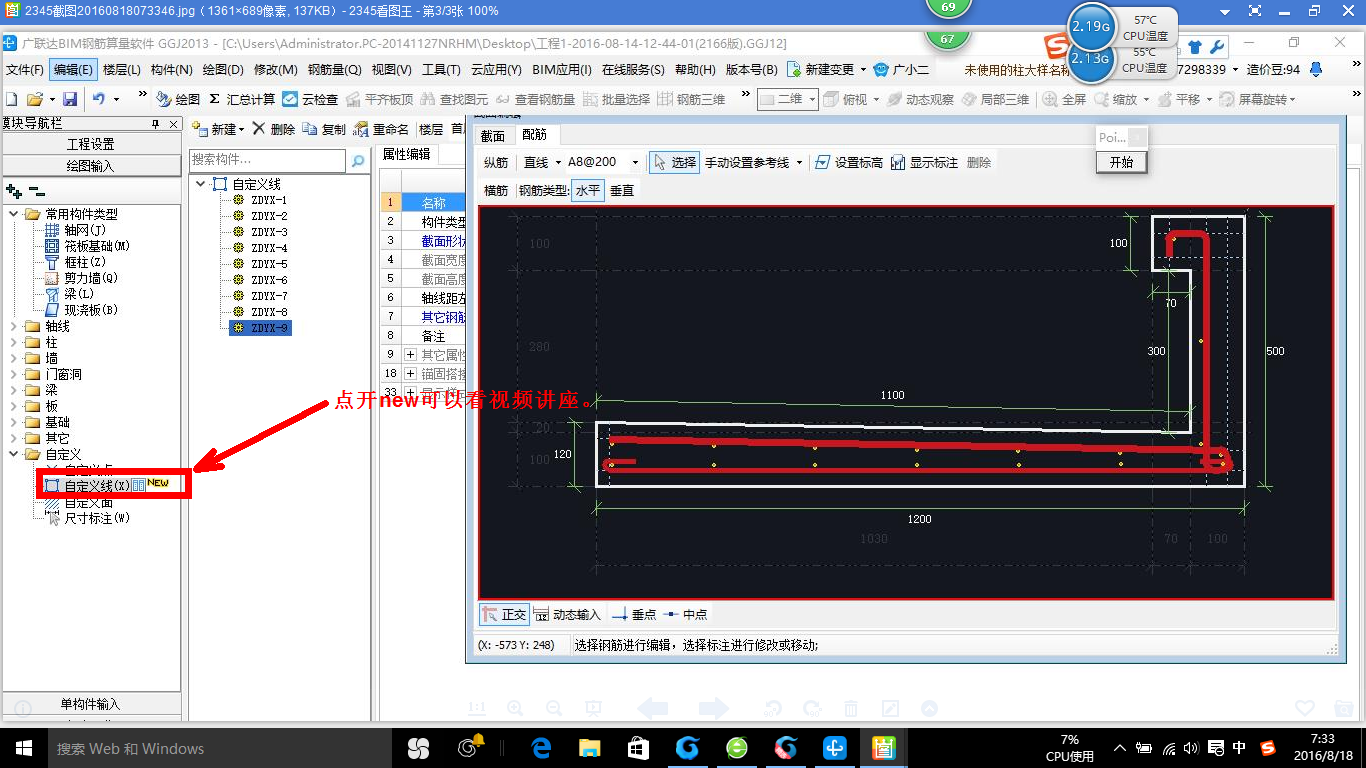

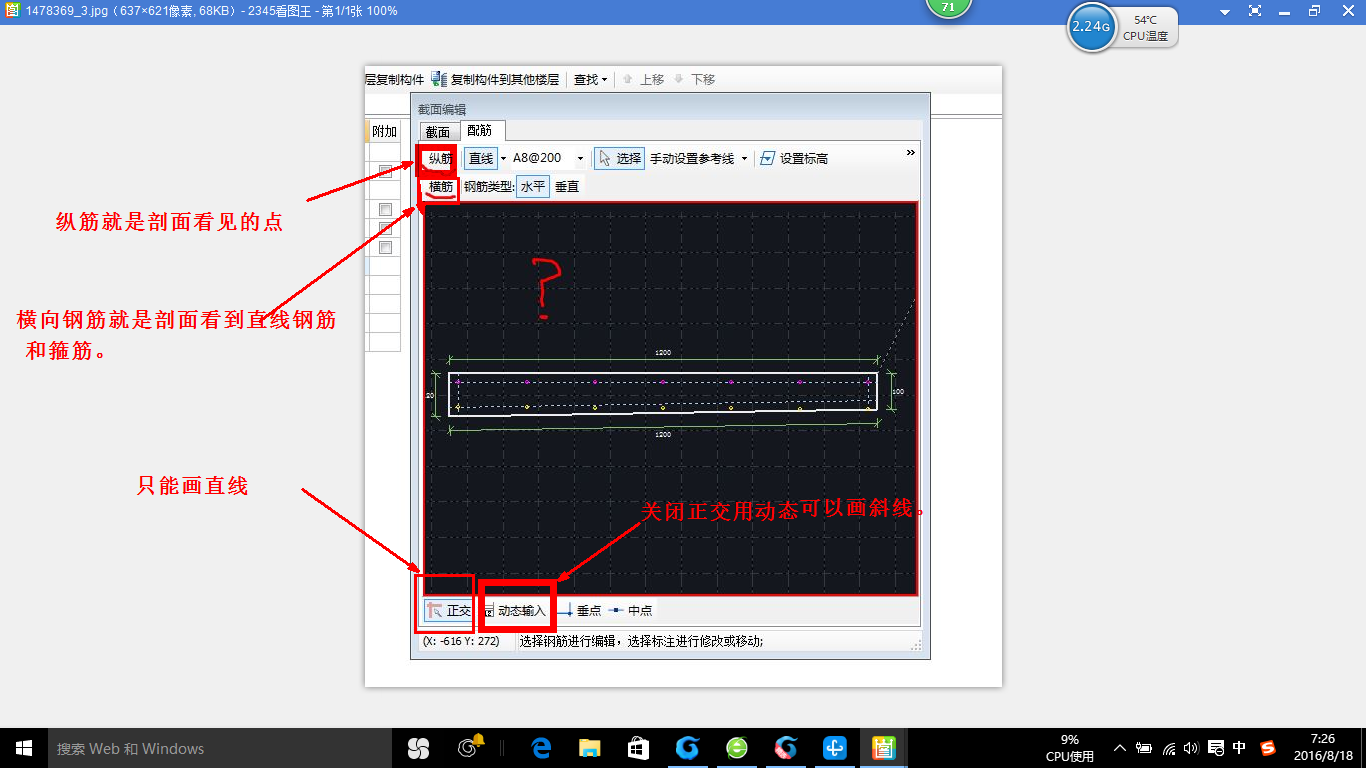

你好：用自定义线定义，钢筋的画法。侧面只能用栏板定义。
2016-08-18 07:36:50
