剪力墙边缘构件的定义与绘制
1 B/6轴线交点附近：Q2、Q3的布置范围？，是直线还是转折把柱构件填充完？？ GBZ8\\YBZ11\\GBZ3\\YBZ15\\GBZ6定义为端柱还是暗柱？？ 2 YBZ11内带钢柱，定义时注意事项？？ 3 D/10轴线交点，YBZ14定义并绘制后，剪力墙是否还布置？？，如何布？？ 4 D/8轴线交点，YBZ18如果设计名称为AZ18，定义构件的类型及Q2如何布置？？
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳

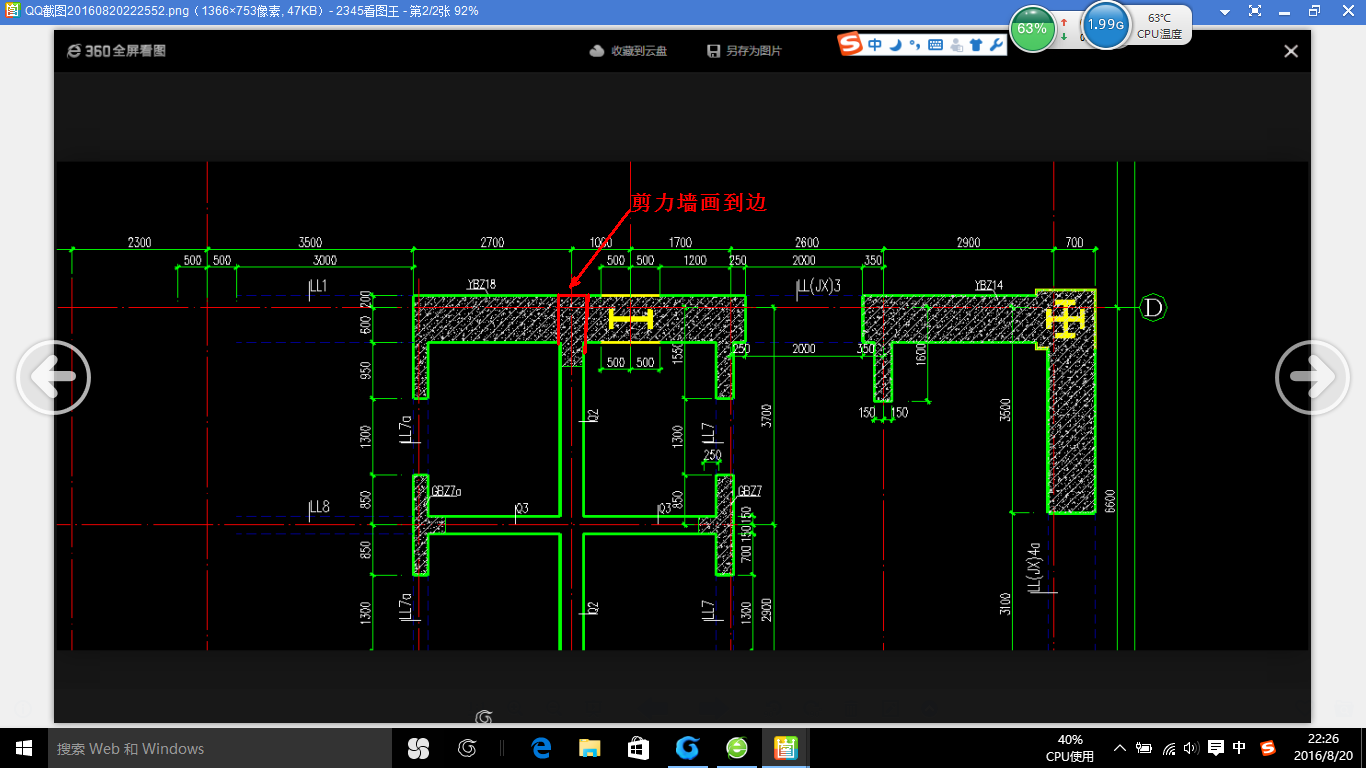

你好：1 B/6轴线交点附近：Q2、Q3的布置范围？【见附图】 是直线还是转折把柱构件填充完？？ 【是直线】
GBZ8\\YBZ11\\GBZ3\\YBZ15\\GBZ6定义为端柱还是暗柱？【定义为暗柱，GBZ8为构造边缘柱，YBZ为 约束边缘柱】 2 YBZ11内带钢柱，定义时注意事项？【按照图纸设置，注意节点按照图纸设置】 3 D/10轴线交点，YBZ14定义并绘制后，剪力墙是否还布置？【没有剪力墙就不用布 置】 4 D/8轴线交点，YBZ18如果设计名称为AZ18，定义构件的类型及Q2如何布置？？ 【约束边缘柱和暗柱都是定义暗柱，（端柱定义暗柱选择端柱界面）Q2应该覆盖约束
边缘柱的边】
2016-08-20 22:26:12
