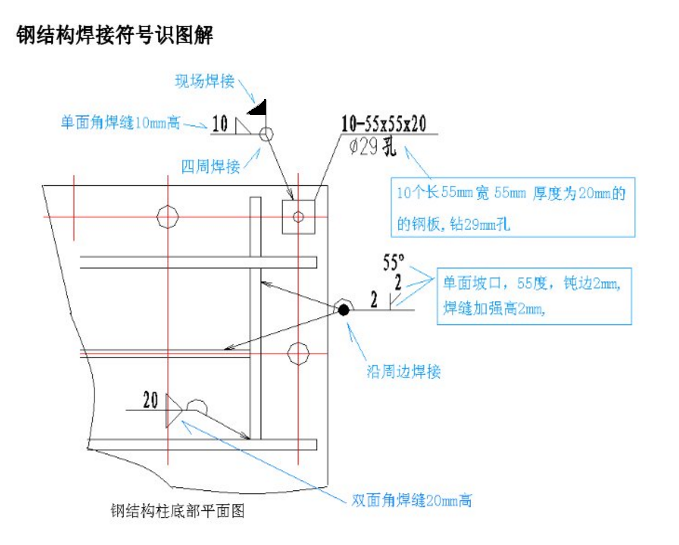

钢结构中这个符号是什么意思，圆圈表示焊满，但这个圆圈未焊满，表示什么，两个三角形合在一起代表什么
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
准确的说，圆弧符号表示贴角焊，双三角表示双面焊，数字是焊缝高度。
完整地意思就是双面贴角焊，焊缝高度6mm
2016-08-30 17:02:25
-
表示延周边满焊，焊缝高度不小于6mm。
2016-08-31 09:42:13
-
钢结构中这个符号是沿周边焊缝的意思，圆圈表示沿周边焊，6表示焊缝厚度，三角形合在一起代表双面焊。
2016-08-30 16:48:32
