电气穿墙套管识图问题？急

白线框表示的是预埋套管（左边4个SC100套管，右边一个SC150套管），电缆直埋敷设时用电缆保护管（例如SC50、SC100），图中标示的套管不矛盾，同时都有。

按工艺要求，白线框预埋套管应采用刚性防水套管，但图例未标明，可以查看设计说明。

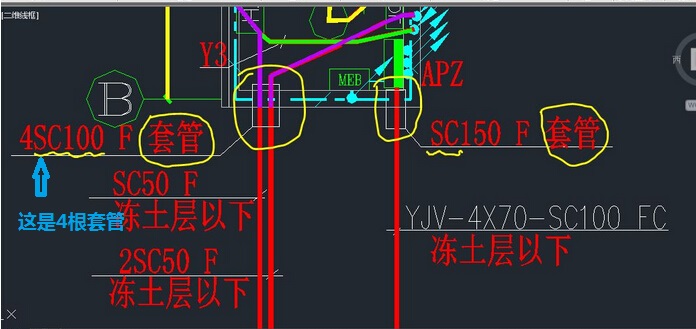

如下图所示，室外电缆YJV4*70及弱电管线进入负一层的平面图，电缆线YJV4*70的如图已经有SC100的套管保护了，在穿墙位置还有一个“SC150F套管”这个图例，这个图例意思就是穿墙不铁皮保护管而是焊接钢管【SC】，是砌墙时预埋在墙体里面的，对。

图纸画的白色方块就是指穿墙预埋套管，是。

相应左边的4SC100也是这个意思，对。

那就是说这也套管和穿电缆的套管其实是一样的，只不过直径大小不一样，对。
