请问通风图纸中以下图示是什么意思
第一次算通风。。很多地方不知道原理。。第一幅图中的风机盘水平管中的空心圆图例是什么？是立管吗？立管我的图上都是实星圆圈。这个是什么？因为系统图并没有?图二中的风机盘管及风管是单独一个系统吗？每个风机盘管之间没有连接？就自己供自己这一点地方？请教下
问题补充：图二的圆管如果是立管，我在图纸上找不到水平干管和支管的高差是多少，，，么有大样。。而且干管是DN80的。到了支管水平是DN25？变径这么多能直接连吗？
全部回答
(6)
首答仅用{{minutesHtml}}
-
你图一圆圈是代表立管，箭头指处应该是跨越此处的大管道而上下绕过去的。风机盘管是热交换设备，通过热水等介质把冷风加热通过风管送往室内，起到提高室内温度的作用。所以上图是盘管风机的水路系统，下图是风道系统，两图配合一起看就好了。
2016-10-17 12:58:17
-
第一幅图中的风机盘水平管中的空心圆图例是立管，那是由于红段与黄段标高不同而产生的立管。
2016-10-17 12:58:46
-
你好：看图纸应该是立管，管道水平标高不同。
2016-10-17 13:41:24
-

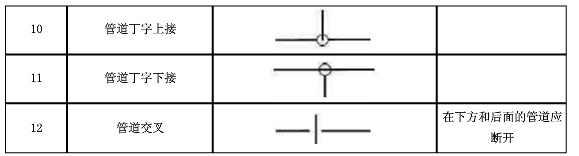

第一幅图中的风机盘水平管中的空心圆图例是立管。此图例说明风机盘管支管安装位置比水平干管安装位置高，管道连接向下返弯的立管，详见附图管道画图图例。
图二中的风机盘管及风管是单独一个系统，每个风机盘管之间没有连接，就自己供自己这一点地方。
2016-10-17 14:31:07
-
图1中的风机盘水平管中的空心圆图例是立管，图纸上有不明白的地方可以向设计院进行答疑。
2016-10-17 15:59:00
-
一、圆圈代表立管,看下系统图纸有没有标高,如果没有可参照1.天花吊顶高度;2.管道一般在梁下安装,根据1,2的高度大致计算下竖向高度. 二、接风机盘管的支管（冷冻/冷却水+排水管）管径一般都不会太大，25接80是可以的 三通管件DN80*80*25或者变经管DN80*25
2016-10-18 16:53:54
