张哈哈
2016-12-01 18:47:31
|
四川省
钢筋算量GGJ2013
|
589查看
2回答
千赢官网首页登录入口

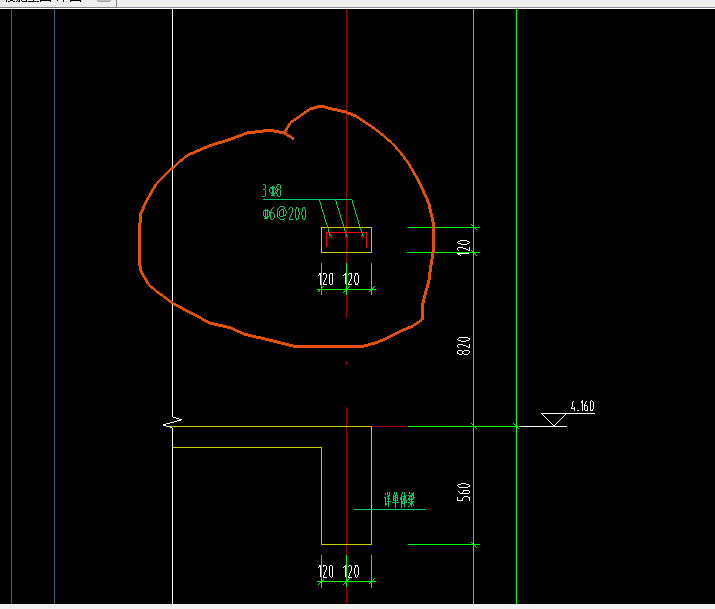

两个小圈对应的钢筋属于哪里 在哪里输入 大圈中的图形如何分割如何绘制 上方是无框大玻璃 框架结构
全部回答
(2)
首答仅用{{minutesHtml}}
-

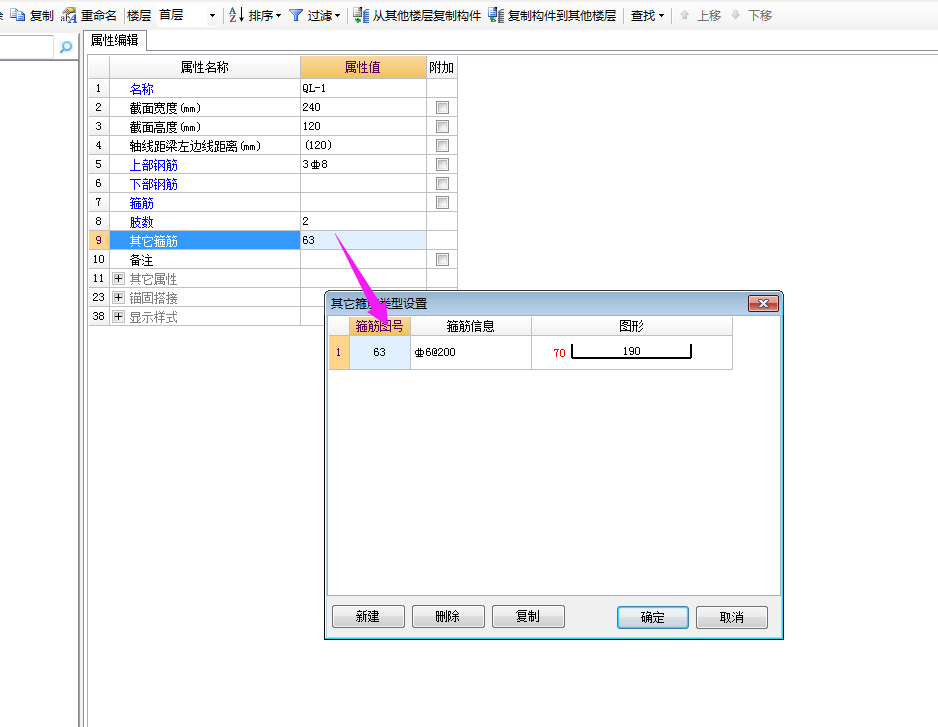

用圈梁就可以的
2016-12-01 18:51:58
-

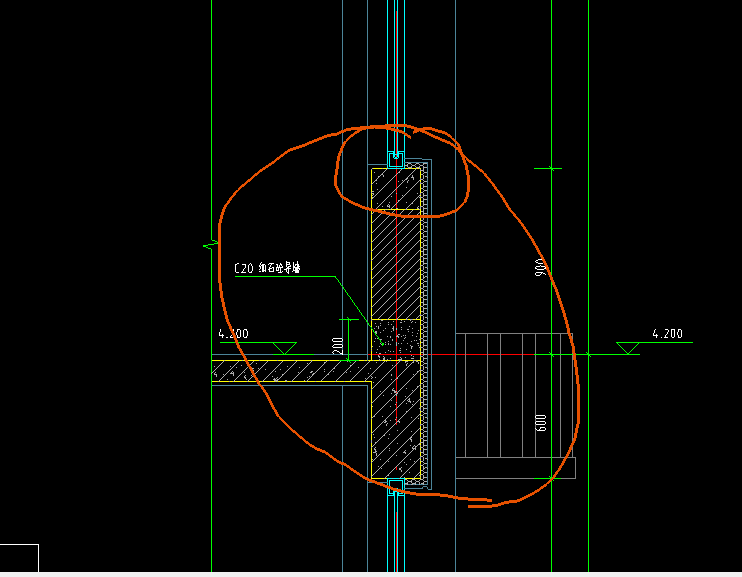

大圈中的图形，最下面采用框架梁绘制，上面采用圈梁—墙（要绘制成全高，这样才能布置窗户）—圈梁绘制，上方无框大玻璃采用窗绘制。
这个墙就要绘制满墙，这样才能布置上窗户，软件会自动扣减梁、窗户、压顶、构造柱等构件的。那两道混凝土可以采用圈梁绘制，设置好相应标高就不会重合了，为了更清楚可以在圈梁分层当中分别绘制。
2016-12-01 19:10:23
