关于电气图纸

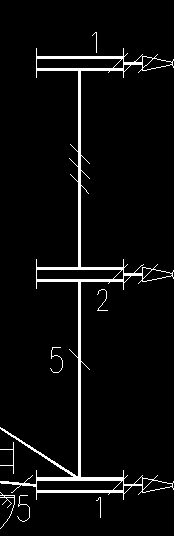

请问安装电施图上照明平面图里照明管线上的一杠三
杠是什么意思
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳

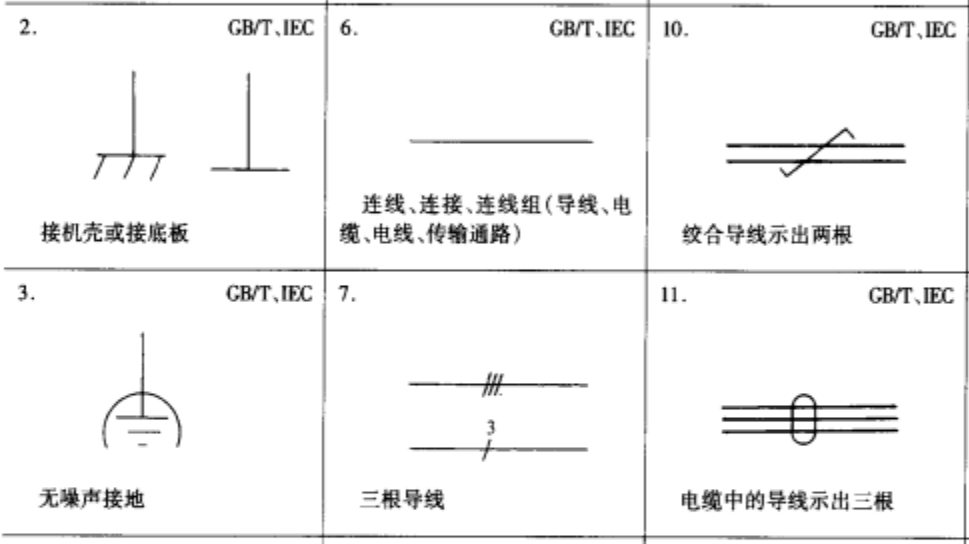

安装电施图上照明平面图里照明管线上的一杠三杠是表示导线根数的意思，具体你可以看看：建筑安装工程施工图集（第三版）3 电气工程。
2016-12-07 11:58:15
-
三杠表示三根线，一杠加数字也是表示线的根数
2016-12-07 11:30:21
-
请问安装电施图上照明平面图里照明管线上的一杠三杠是什么意思
答：表此段线路电线的根数，三个斜杠表示三根线，一个杠旁边的数字，表示数字对应的根数的
2016-12-07 11:31:36
-
一般是根数与系统图中回路里面根数相等时不作标注，超出时用斜杠加数字说明根数。3根斜杠表示3根导线，一个斜杠加5表示5根导线。
2016-12-07 11:36:31
