这个承台怎么画

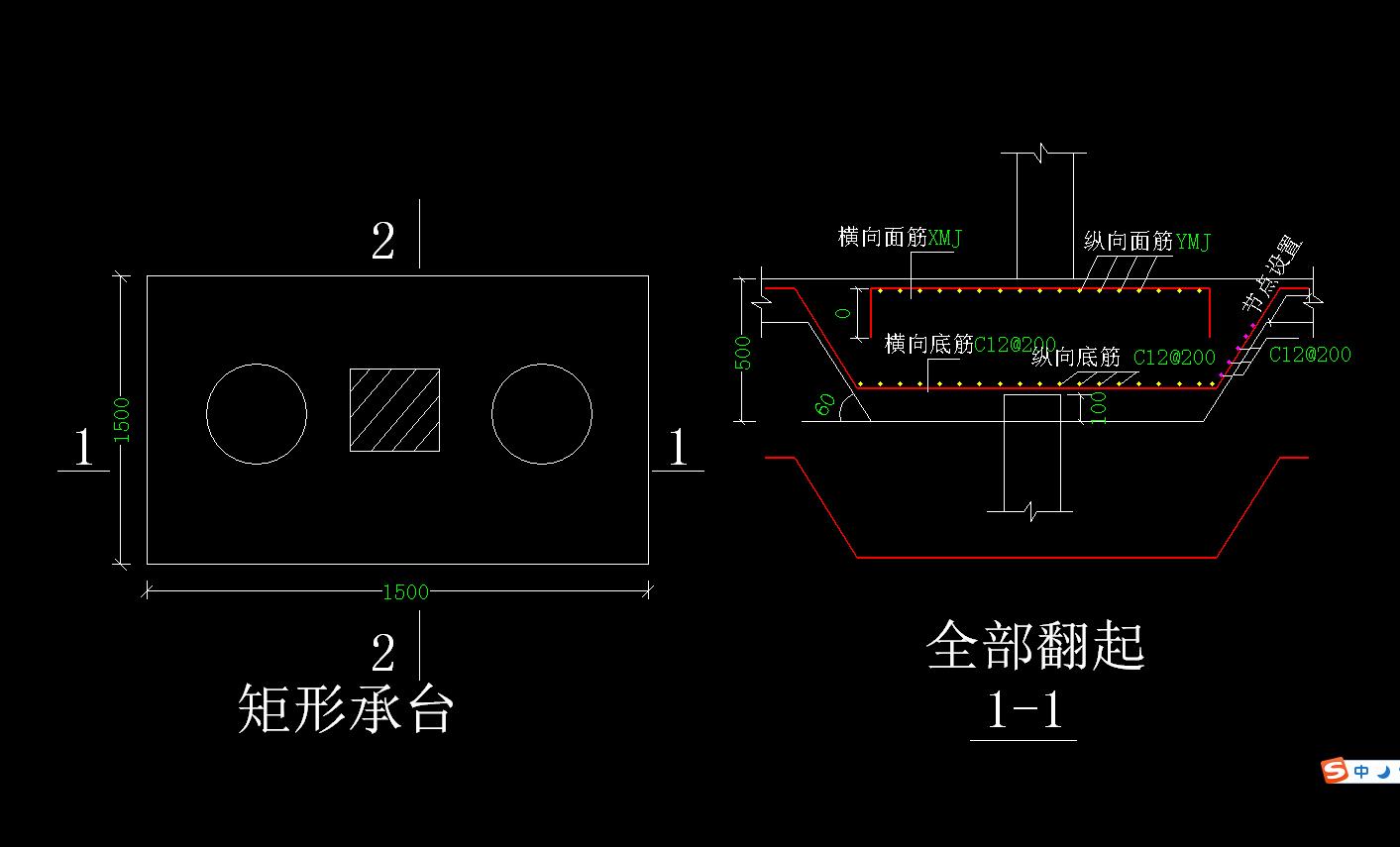

定义矩形承台，然后设置放坡即可

使用背景

 当您遇到以下问题时，可以使用“调整承台放坡”功能。

 1、承台放坡设置错误，需要调整；

 2、当承台某边与其他边放坡不同时，需要单独设置；

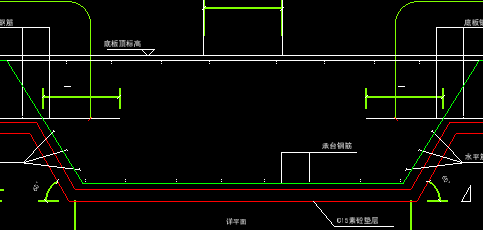

 下图所示：

操作步骤

 第一步：在菜单栏点击“绘图”->“调整承台放坡”，在绘图区选择需要调整放坡的承台图元，点击右键结束选择；

第二步：选择需要调整放坡的边线，选中的边线显示为绿色，点击右键结束选择；

第三步：软件弹出“调整承台放坡”界面，选择相应的放坡形式，输入相关数值，点击“确定”按钮，完成操作。

第四步：调整完成承台如下图所示：

说明：

 1、该功能不支持对多个单元的承台和锥式承台使用；

使用背景

    实际工程中的桩承台可能会出现放坡的形式，可以使用设置边坡功能。

软件操作：

【第一步】选择命令

【第二步】左键点选或框选需要放坡的承台图元，右键确认

【第三步】选择边坡形式，参数信息

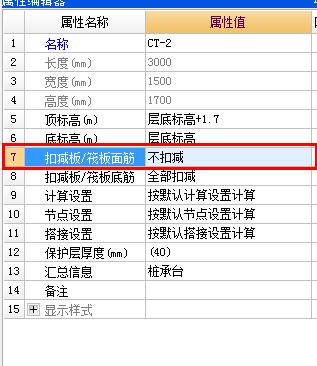

这个要注意的是要把图中7改成不扣减
