钢筋异形构件如何导图
钢筋异形构件如何导图
全部回答
(3)
首答仅用{{minutesHtml}}
-
钢筋异形构件如何导图

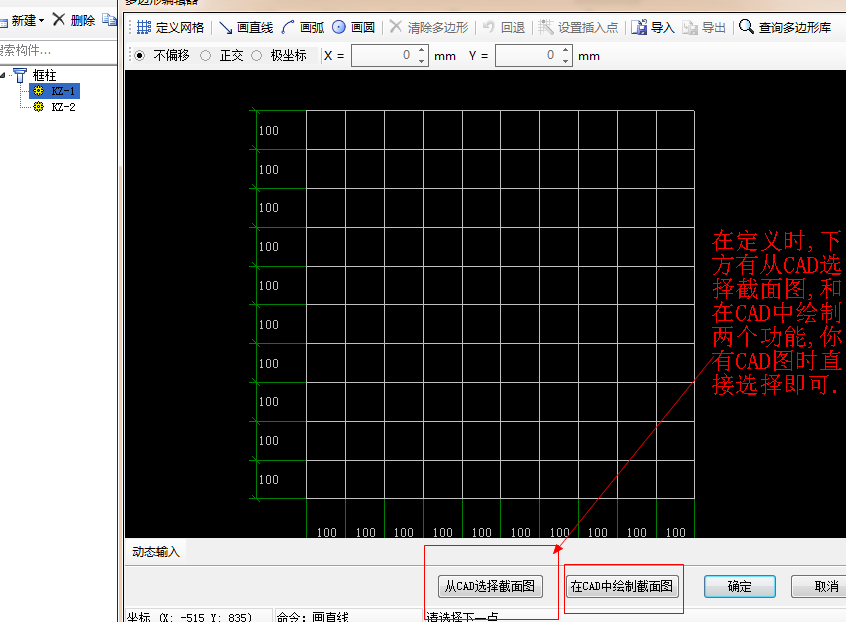

钢筋异形构件导图是和其他的构件导图是一样的,如果是单个构件时,在定义时在截面编辑中选择是,然后在编辑截面中,在下方有个从CAD图中截平面图,和一个从CAD中画图,你可以点从CAD中截取平面图,然后切换到CAD图中拉框选择(必须确认比例正确)然后确定截取,截取后在配筋中按实际进行布置钢筋就完成了.
2016-12-17 06:37:38
-
比例不正确如何调整
2016-12-17 07:49:41
-
如果比例不正确，就在CAD中修改。然后将修改后的图纸重新导入就可以了。
2016-12-17 08:36:38
