翔者归来
2016-12-20 06:52:09
|
江苏省
安装
|
3044查看
5回答

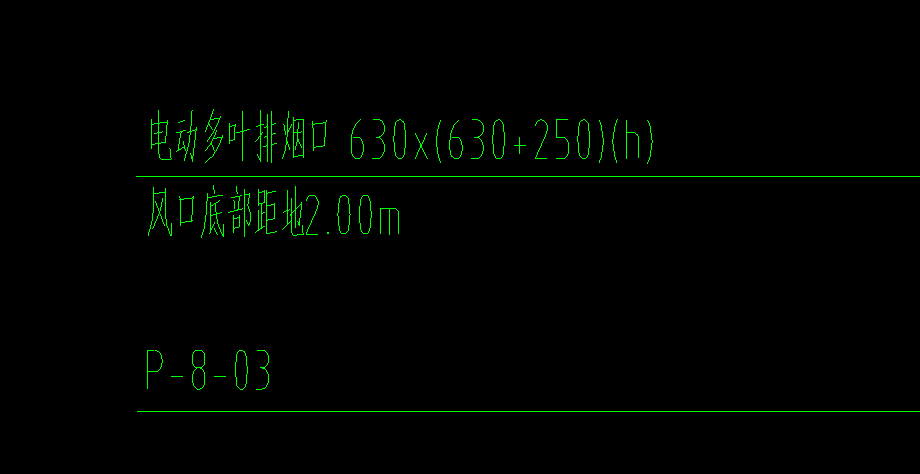

如图暖通平面图中的标注，是代表洞口的意思吗，
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳

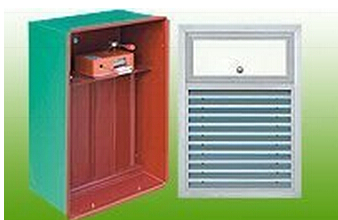

答：在暖通平面图上的标注，是代表电动多叶排烟口的尺寸（宽*高）；如果是在建筑图上的标注，才是代表洞口的意思。
2016-12-20 07:39:07
-
是的，如图暖通平面图中的标注，是代表洞口的意思。
630是多叶排烟口宽度，（630+250）是多叶排烟口+电动控制部分的高度，排烟口底部距地2m。
2016-12-20 07:06:01
-
如图暖通平面图中的标注，是代表洞口的意思吗，
是的,平面图中的标注是代表洞口的意思,洞口630宽,高为为630+250.洞口底距地高度为2米.
2016-12-20 07:17:14
-
标示的尺寸是电动多叶排烟口的尺寸，洞口一般是由土建给预留的
2016-12-20 09:30:36
-
楼上回复非常不错。
2016-12-21 10:47:44
