凉拌海蜇头
2017-01-05 10:26:55
|
江西省
钢筋算量GGJ2013
|
3744查看
7回答

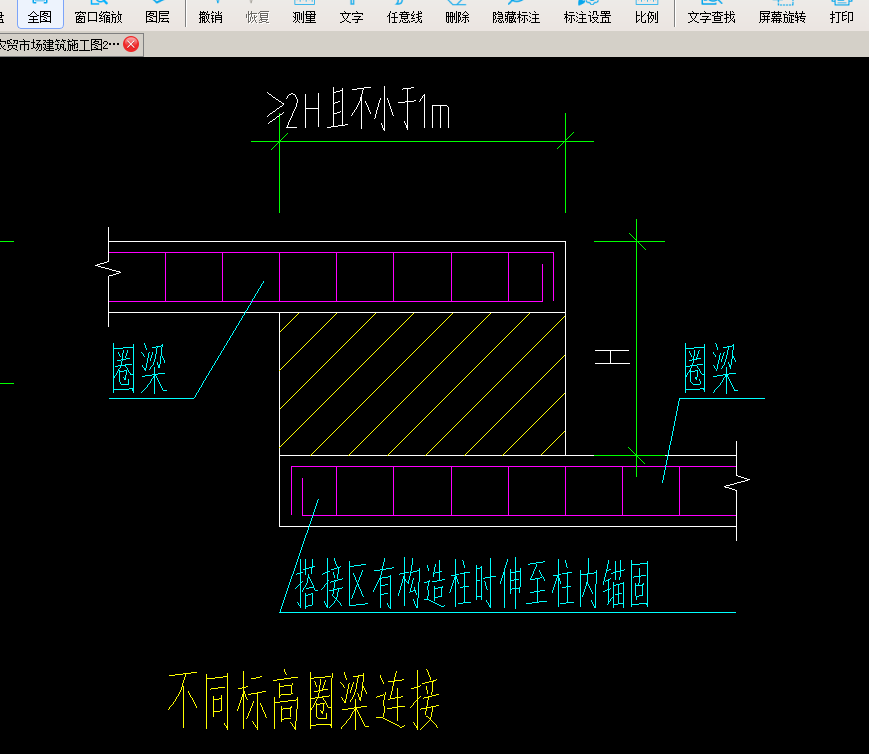

请问这个图例是啥意思呀？？中间黄色斜线填充的是什么？？
请问这个图例是啥意思呀？？中间黄色斜线填充的是什么？（因为图纸中的墙已经超过了四米，得设置圈梁，图纸中说明可以充当过梁来布置，但是高的窗户只有一个，其余全是离地900的窗户，我原本是计划按照最高的窗户布置圈梁，其余的全部设置过梁的）
所以如图所示的意思是我可以在高的窗户设置高的，矮的连成一圈，然后按下图连接吗?可是下图的黄色斜线填充物是什么？？
全部回答
(7)
首答仅用{{minutesHtml}}
-
已采纳

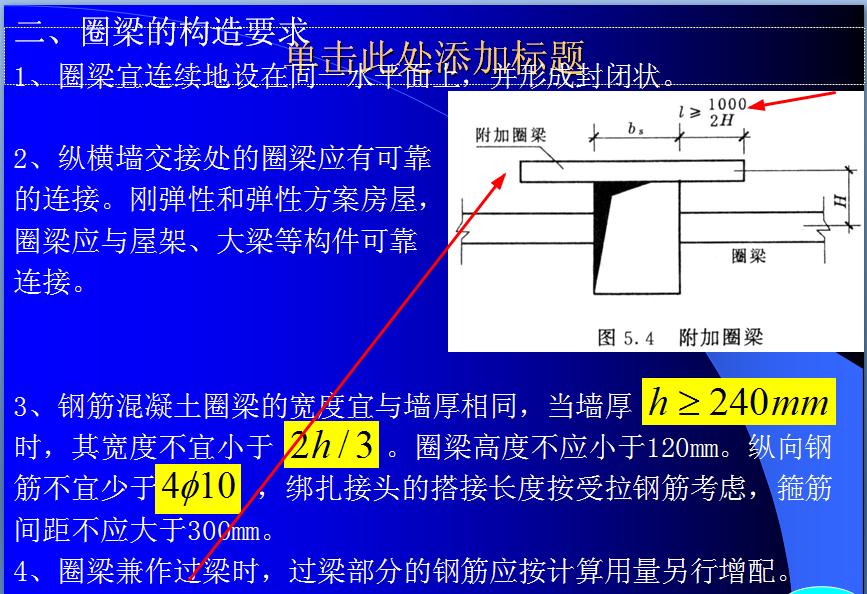

答：这是门窗过梁用圈梁代替时的情况，黄斜线砖墙示意。布置圈梁后和门窗后，软件在门窗中断开的。你另布置门窗顶圈梁即可。
2017-01-05 10:34:07
-
砌体墙
2017-01-05 10:30:24
-
2017-01-05 10:30:27
-

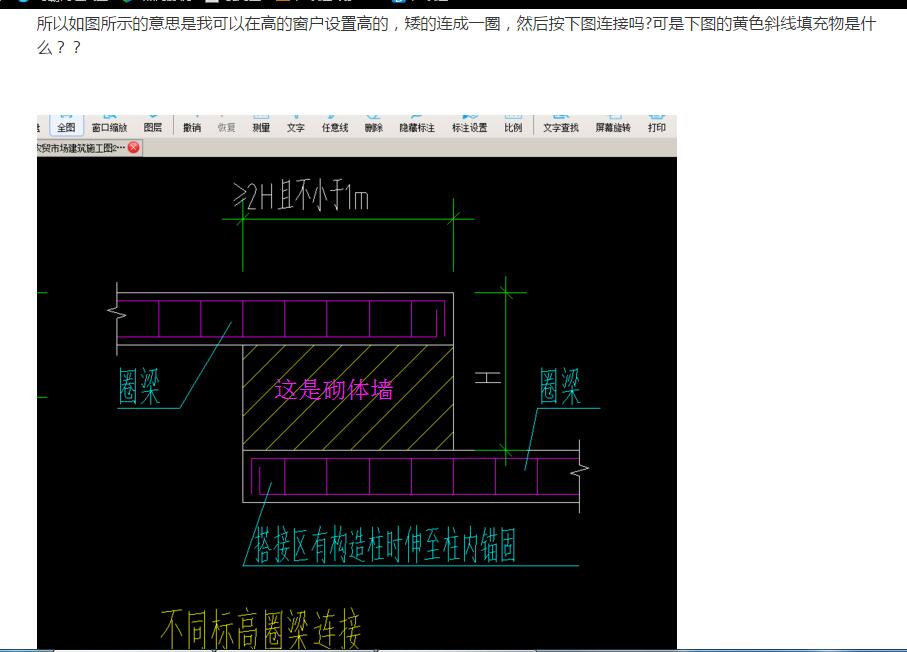

你好：高的窗户设置高的，矮的连成一圈，然后按下图连接是可以，黄色斜线填充物是砌体墙。
2017-01-05 10:32:00
-

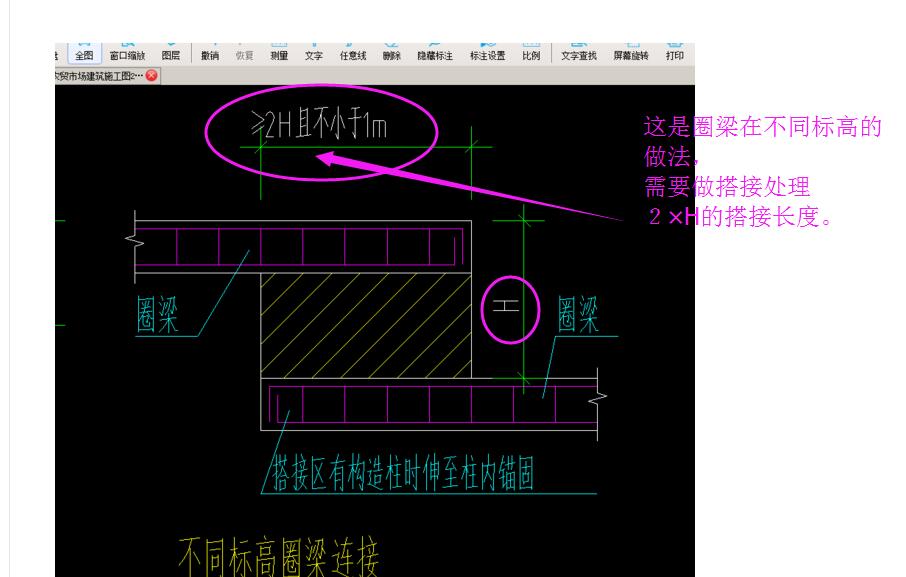

这个图例是示意当圈梁断开时，圈梁链接图。中间黄色斜线填充的是砌体墙。
窗户截断圈梁的时候，就用这个图。
2017-01-05 10:32:35
-
大哥，那是墙
2017-01-05 10:32:44
-
2017-01-05 10:33:00
