电气立管 圆圈加箭头各表示什么意思？

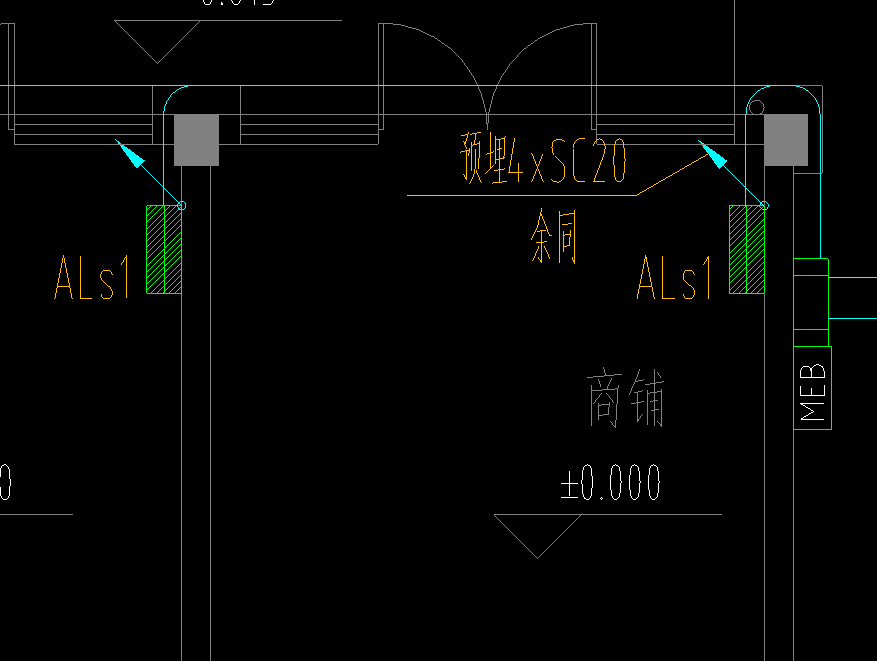

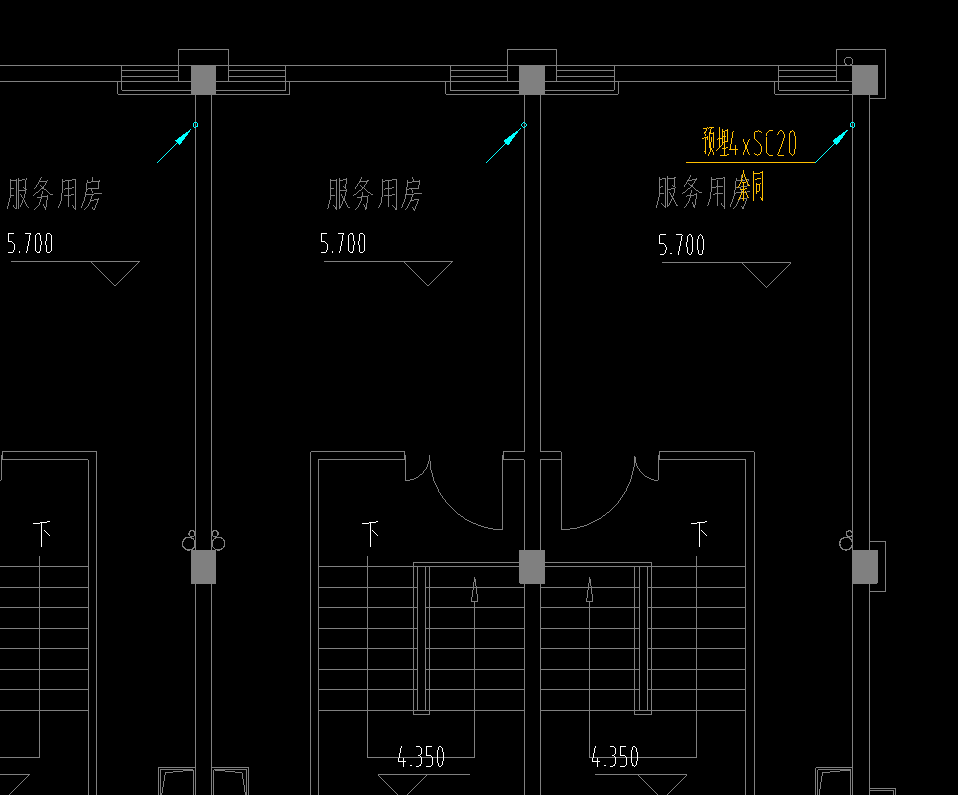

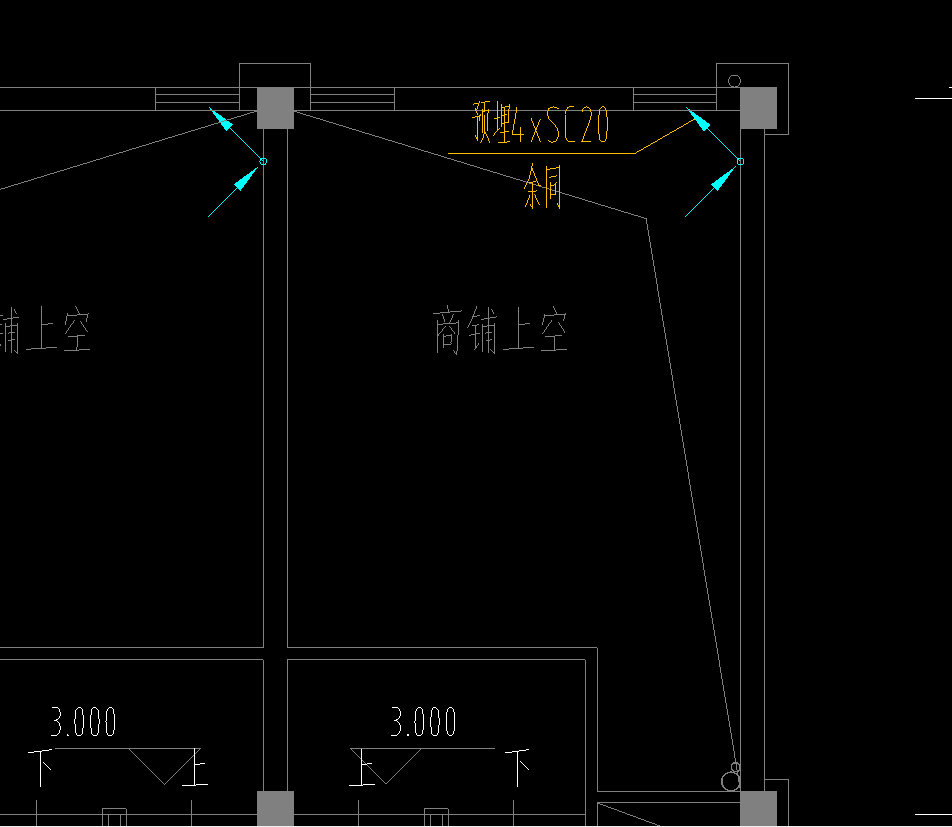

第一张图是首层电气平面图。第二张图是3m处电气平面图。第三张图是二层电气平面图。需要说明的是：首层标高是正负零~5.7m，但是3m处均有现浇梁，故3m处也有平面图。二层底标高是5.7，层高是3m。
我现在想搞清楚，这个4*SC20的电气预埋管是不是从配电箱的顶部一直向上引到5.7m处。总长度（5.7m-配电箱距地1.6m）*4=16.4m？
请各位大神赐教，谢谢！
全部回答
(2)
首答仅用{{minutesHtml}}
-
圆圈代表本层，箭头代表方向，箭头和圆圈加起来就是一个引上或引下的标识 没什么特殊意义，在计量时其位置就在配电箱底
2017-01-17 09:22:57
-
从图纸可以看出，是向上引的箭头，计算方法没有问题。备注：第三张图反应的是他从一层配电箱一直引至2层顶继续向上，请仔细核对系统与平面图
