条形筏板基础的绘制及定义

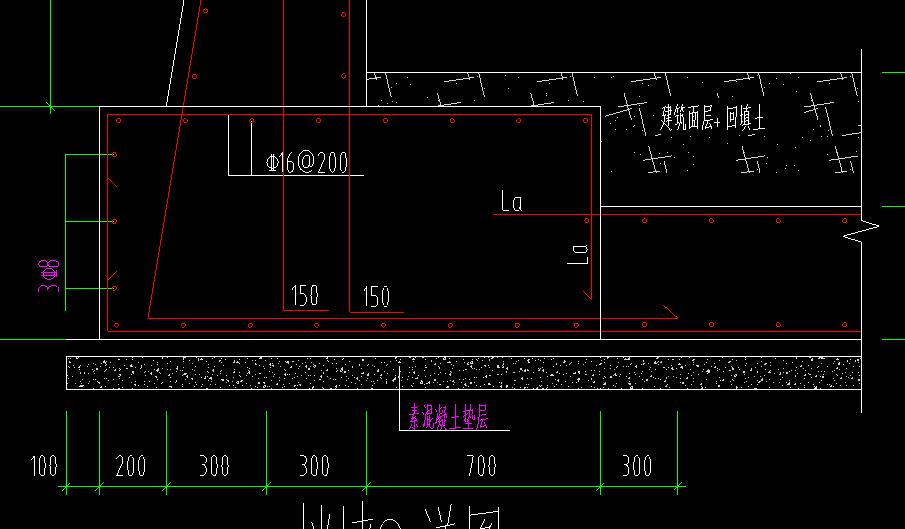

如图中条形筏板基础，截面两侧的的钢筋弯折不一样，这种情况如何去定义和绘制？还有低侧的防水板里的面筋及底筋有延伸到高侧阀板中的，这种如何绘制？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳

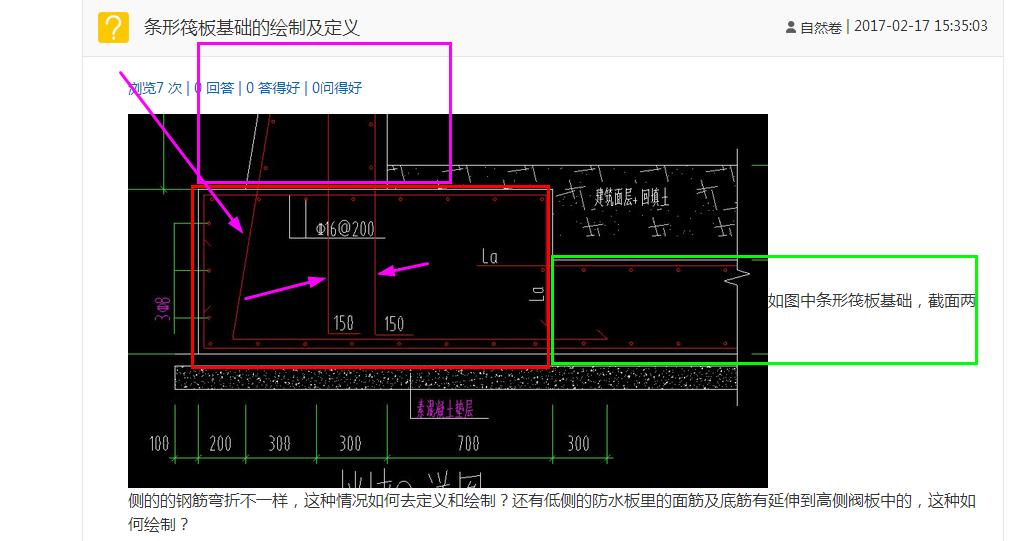

答；粉红框的是上部挡土墙或剪力墙（外斜边的），在剪力墙的其它钢筋中输入。红框、绿框是两块不同厚度的筏板相接，底平齐。
2017-02-17 15:45:28
-

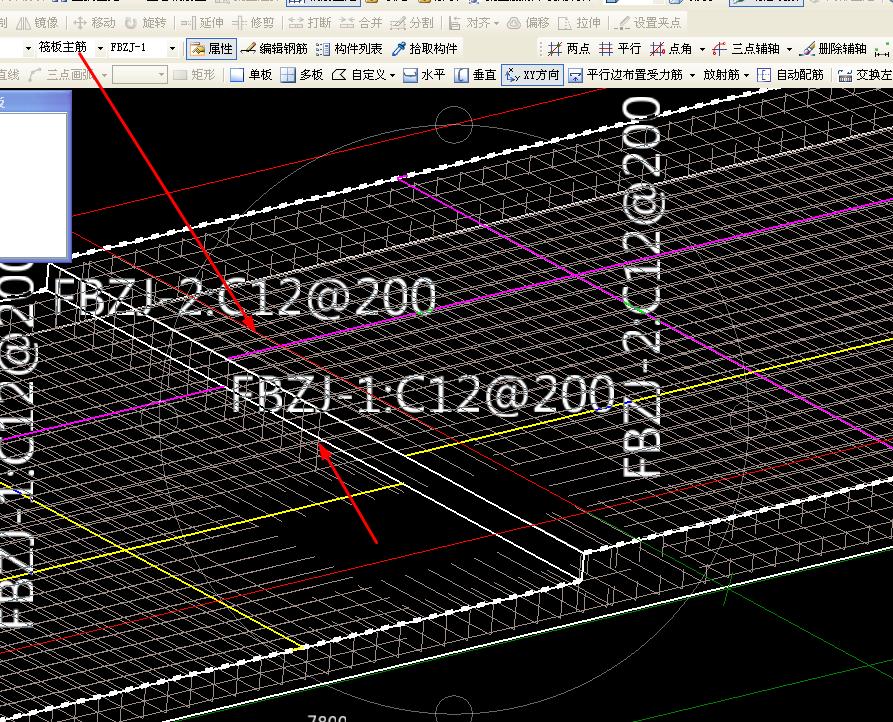

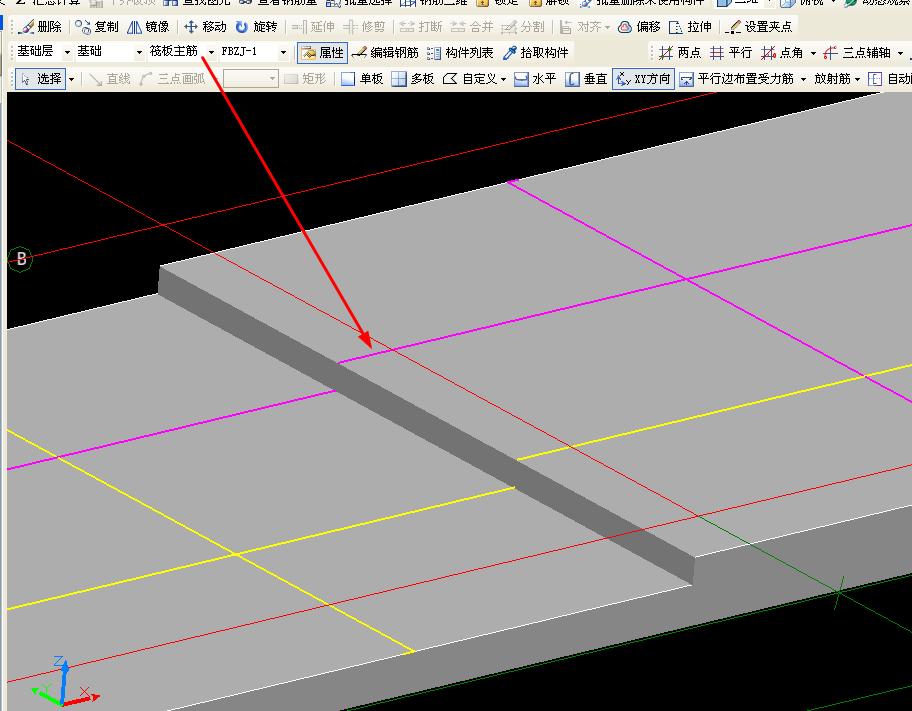

按2种筏板画，再设置筏板变截面
2017-02-17 15:47:08
