斜屋面的画法
斜屋面的画法
全部回答
(3)
首答仅用{{minutesHtml}}
-
首先要做的，就是弄清楚斜板各位置的标高，然后建板，切割成图中所示的板，点三点定义标高或设置抬起点及斜率也可以。 然后把其它构件平齐板顶就可以了。
2017-02-24 11:28:48
-

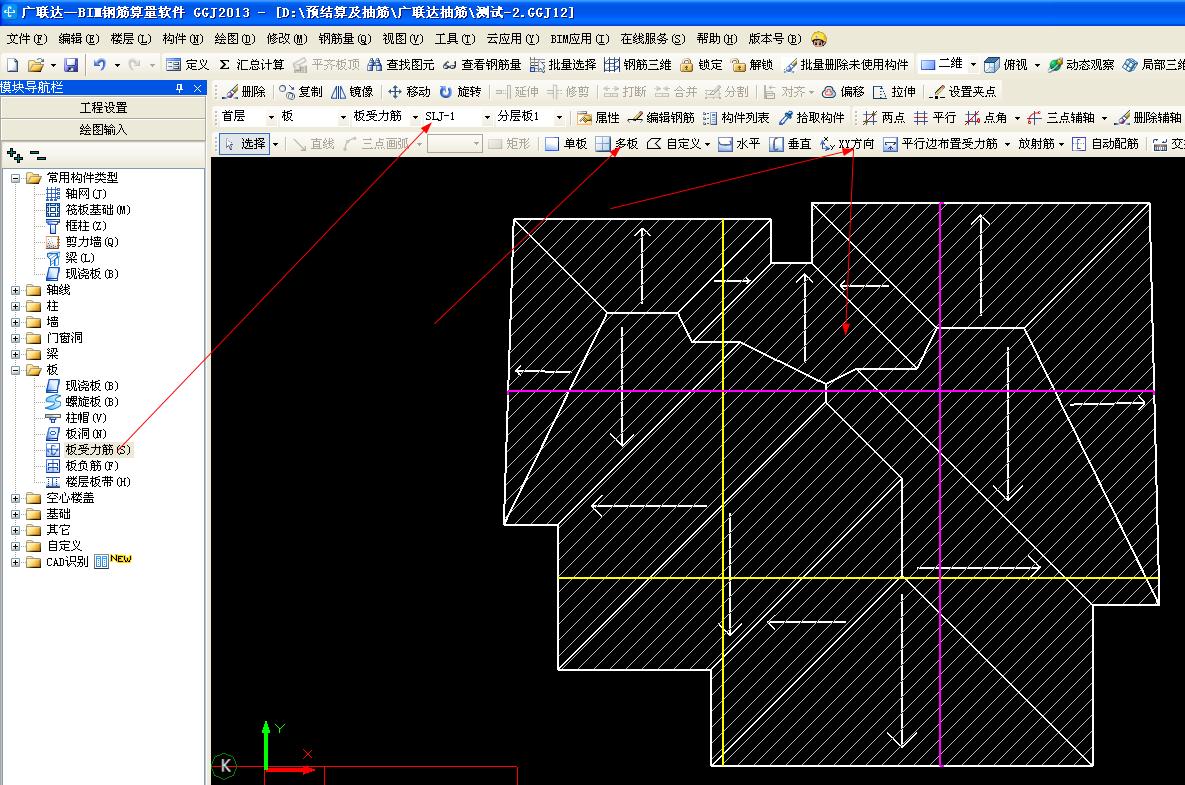

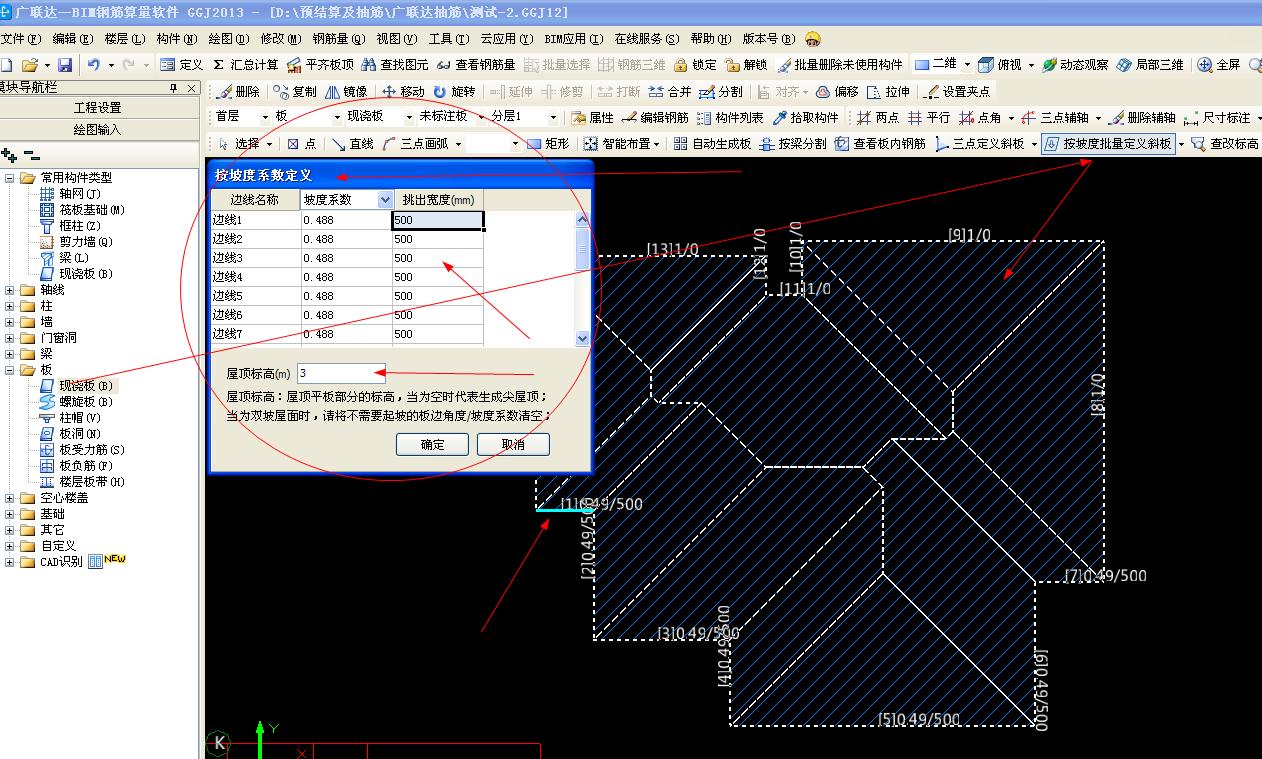

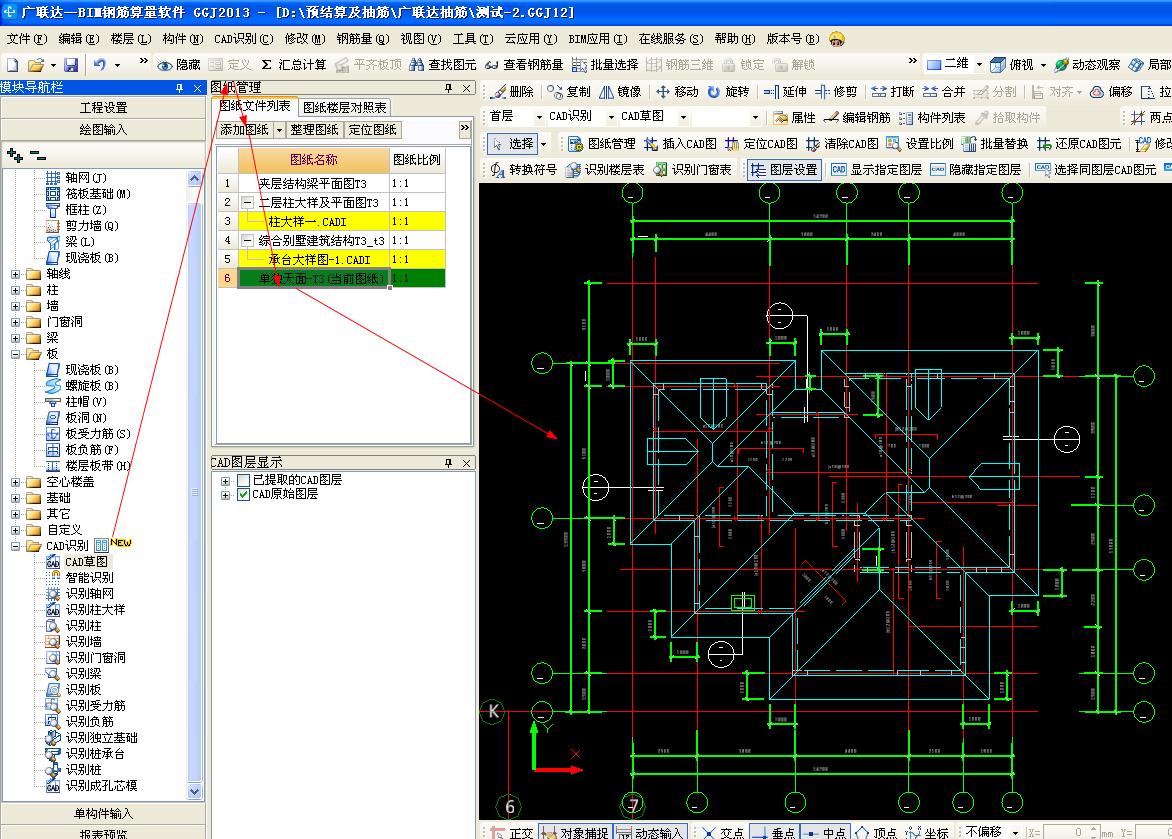

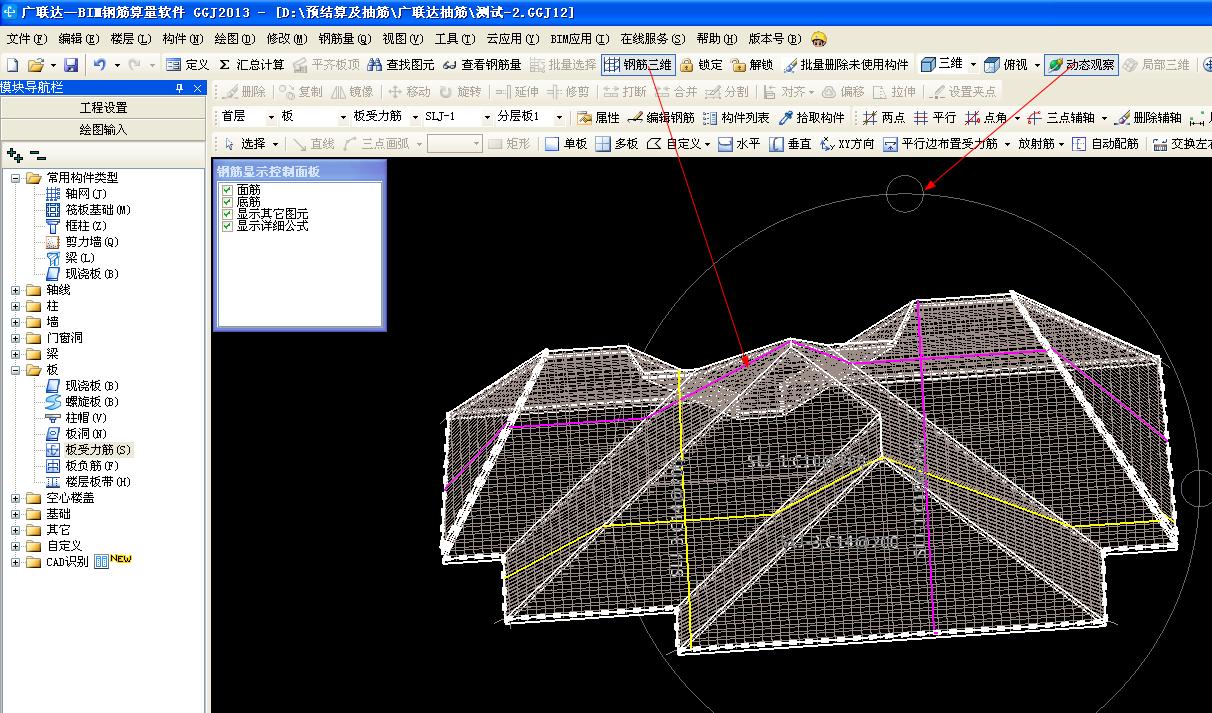

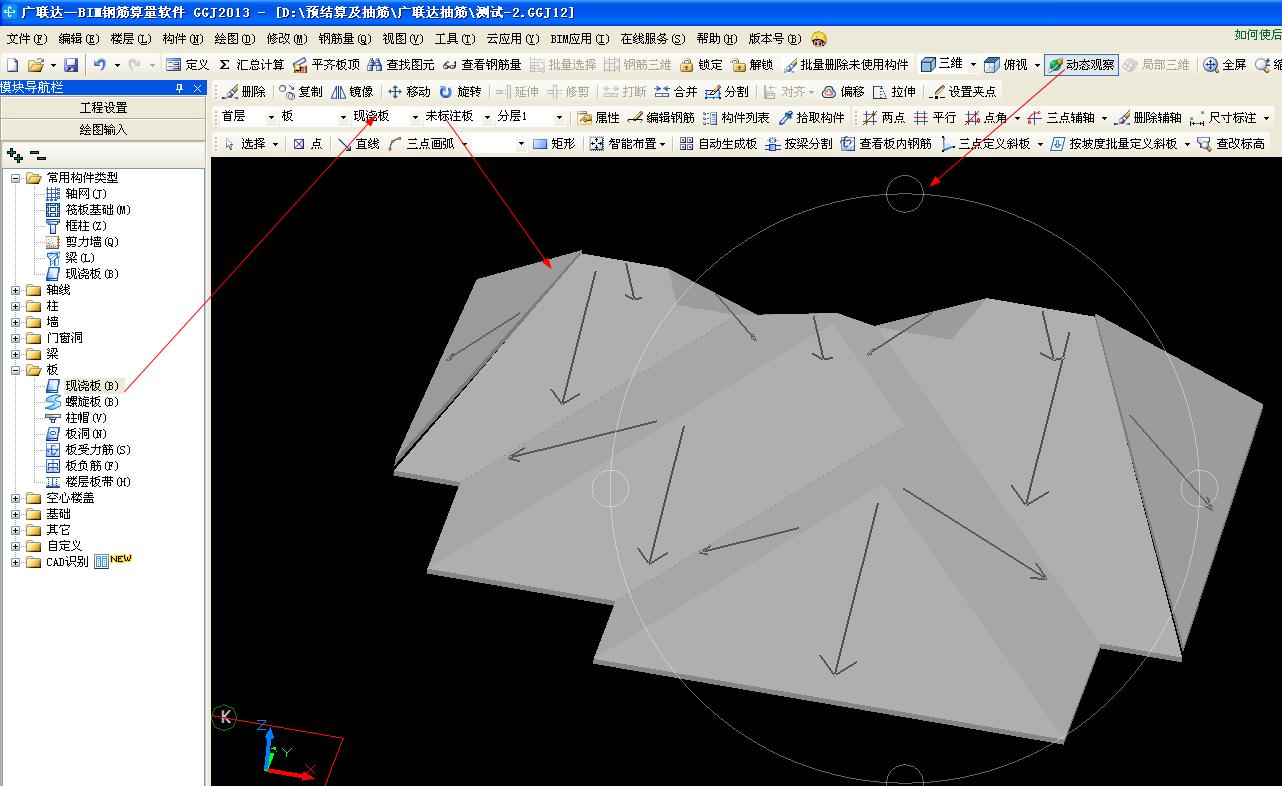

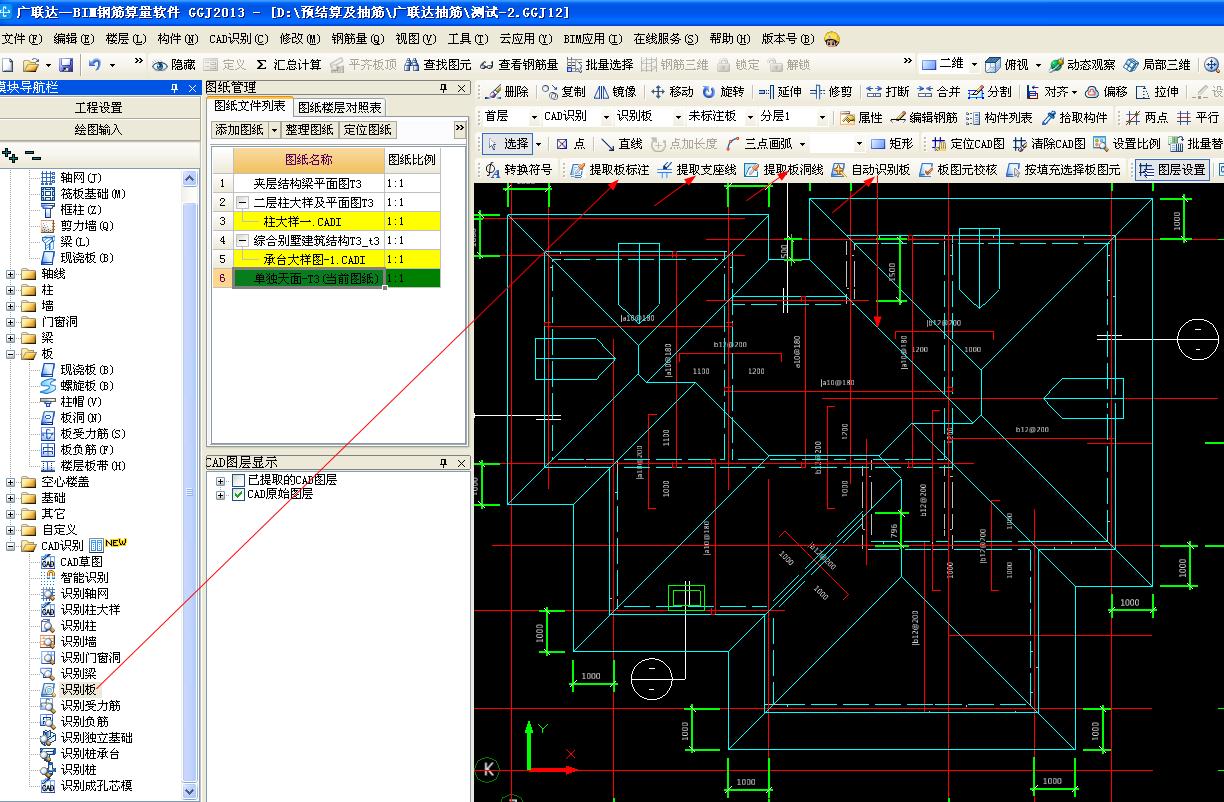

答；一般的方法是，先画平板，然后定义成斜板的。也可导入CAD进行识别的。下图是复杂屋的方法：
2017-02-24 11:31:55
-
斜屋面的画法
斜层面,一般在软件中是先定义现浇板,然后先按水平投影来画出平板,然后再按需要起脊的部分分割板,再按实际需要分别三点定义出斜板,也可以用坡度来定义斜板.
2017-02-24 12:28:06
