黄瓜王子
2017-03-04 10:49:09
|
北京市
钢筋算量GGJ2013
|
591查看
2回答

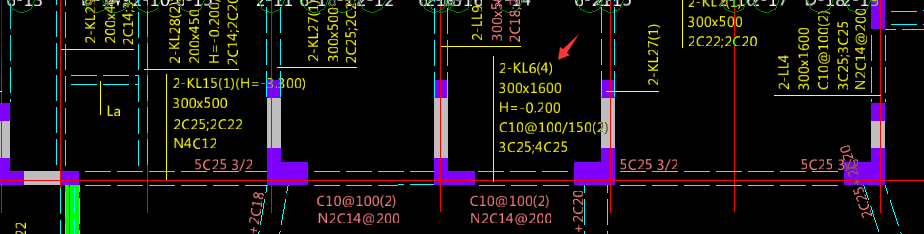

请问下图2中红色箭头那个梁跨数是不是标注错了，图1中左边黄色箭头处那个钢筋

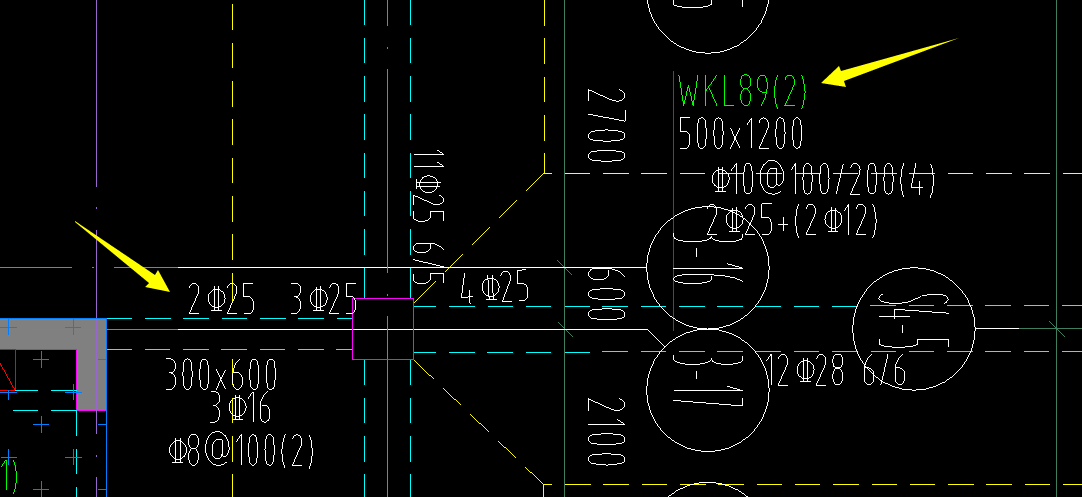

图1中左边黄色箭头处那个钢筋是表示该跨的上部通长筋么？如果是的话，该梁的集中标注中已经写有2C25的通长筋，这样的话还在该跨的梁上部钢筋的原位标注一个2C25岂不是相当于多此一举了？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
答：红箭中的四跨没有错。二、黄箭中的问题，2C25，没有多余之说，集中标注是2C25+（2C12）是有架立筋，而左起第一跨黄箭指的是没有架立筋的。
2017-03-04 10:55:20
-
你好：图一中梁的宽度变化了，箍筋肢数是两肢，所以左跨里只有2C25的跨中筋，没有架力筋2C12的了。图纸标注是没有问题的。
2017-03-04 10:53:54
