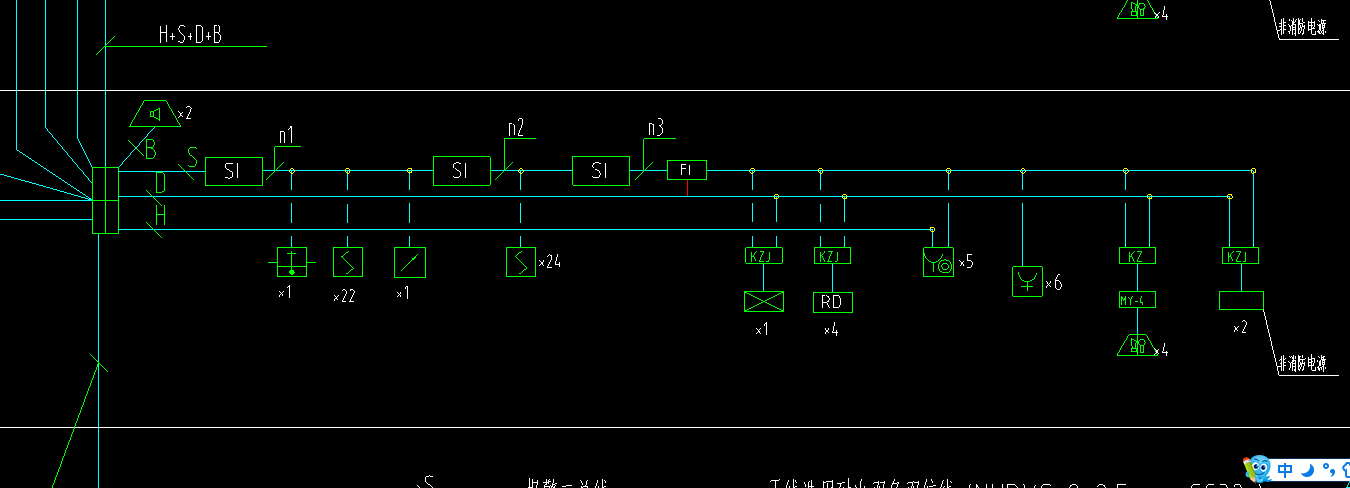

请问老师图中的n1，n2，n3代表什么意思？还有FL那个图例下面连接了个红线是什么意思？还有最下面X
请问老师图中的n1，n2，n3代表什么意思？还有FL那个图例下面连接了个红线是什么意思？还有最下面X1或者X24 这都代表都是不是这一个节点是有1个或者24个吗？谢谢。
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳该系统图中，1、n1~n3是指该层消防接线箱出来有3条S信号线。2、FI中红线是D电源线。3、X1，X24是所对应的消防器材数量（例：n2信号线中，有24个感烟器）
2017-03-19 22:16:01
