面筋一端有虚线表示什么

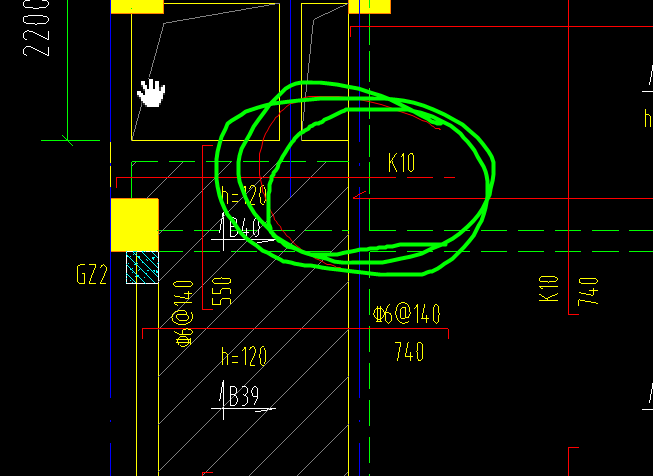

老师们，如图所圈部分，K10的面筋有一端是虚线的，那它到底是伸出来没有，伸出来应该有标注，但是上面又没写，说明也没写，这种表示到底是怎么样的，图集有哪些说道吗？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳这样建议是咨询设计确认的，设计院一般都有自己增加的设计表达方式和图集的标准是不同的
2017-04-06 10:58:10
-
那是跨板筋，图纸画的有问题，是伸出去的，长度可以按照伸出去的测量一下就可以啦
2017-04-06 10:56:52
