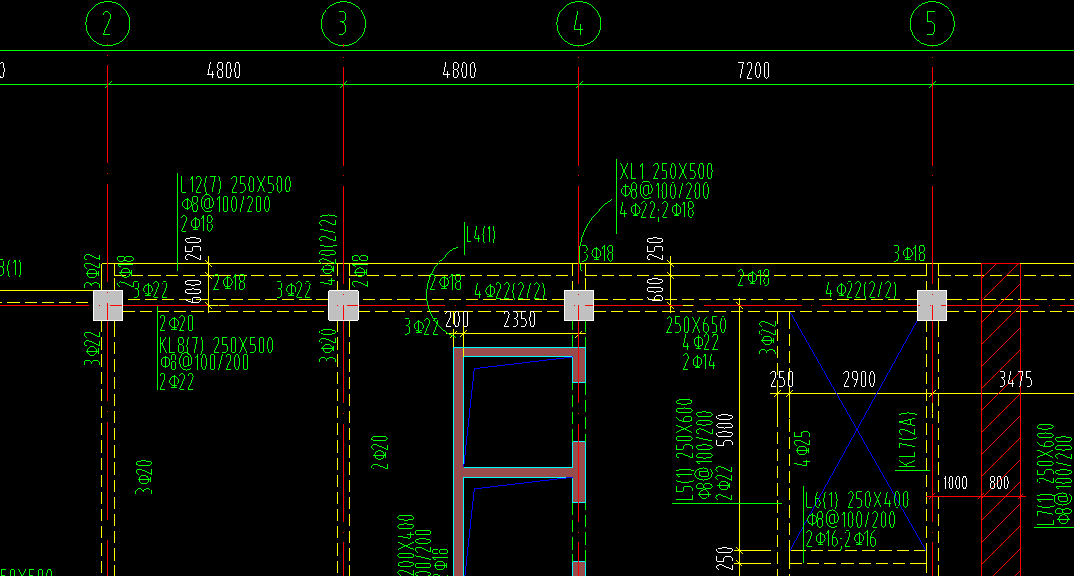

图纸中梁原位标注信息不太清楚，请指教
XL1在4轴支座位置左边是由于对称原因省略了3B18这个钢筋信息，还是4轴支座处左边就没有3B18的配筋信息？2、3轴支座位置都没有原位信息，4轴突然出现一遍有原位配筋信息应该怎么理解？
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳XL1在4轴支座位置左边是由于对称原因省略了3B18这个钢筋信息，还是4轴支座处左边就没有3B18的配筋信息？【这样是图集规定的，只要两侧的负筋相同的时候只需要标注在一侧就可以的，软件也是按照这个规定内置的】2、3轴支座位置都没有原位信息，4轴突然出现一遍有原位配筋信息应该怎么理解？【这样是正常的啊，这样说明4轴两侧的受力比1轴和2轴大，所以设计有考虑增加支座负筋】
2017-04-13 21:06:26
-

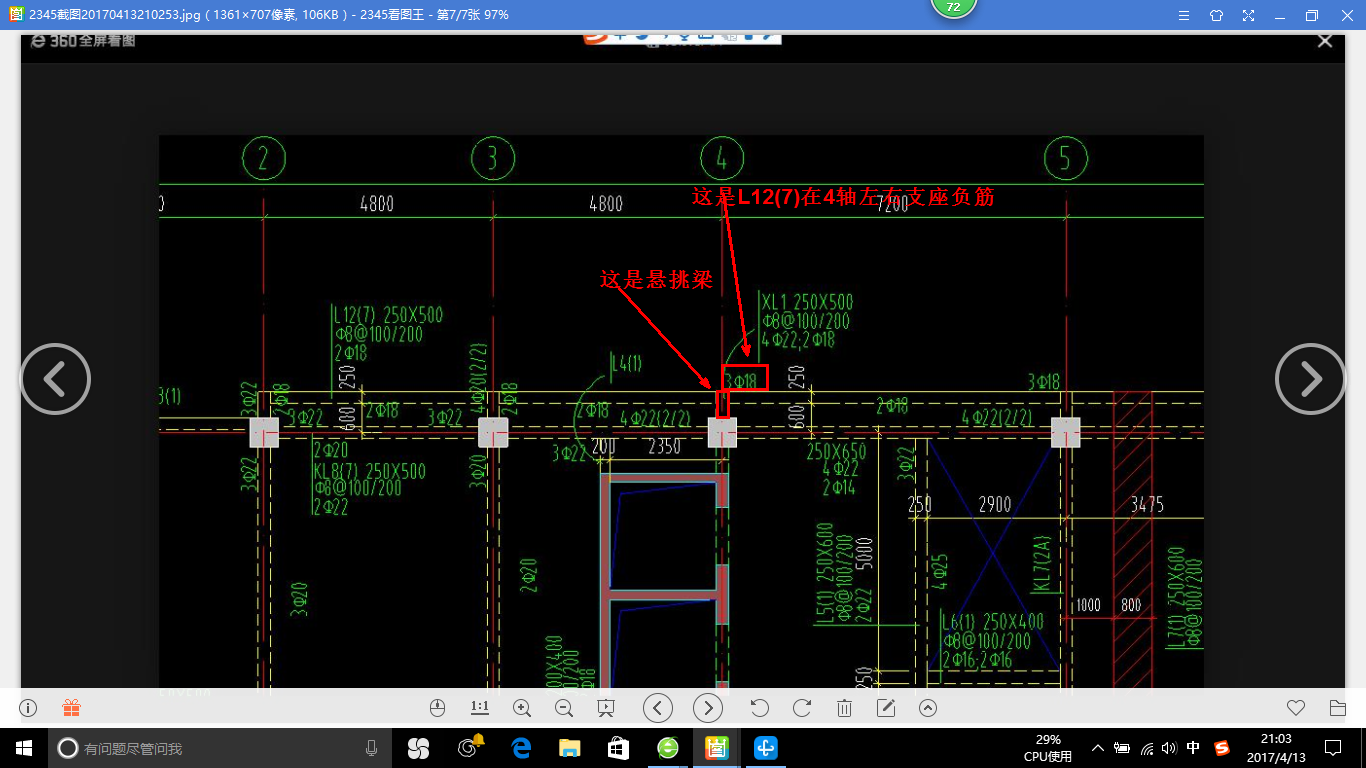

答；3B18，是L12梁的支座负筋，通长筋是2B18。此处增加一根负筋。XL1，是悬挑梁。上部是4B22，下部是2B18。
2017-04-13 21:07:20
-
你好：
2017-04-13 21:08:32
-
答：平法标注一边支座另一边不标就与支座另一边相同，2、3轴没有原位集中标注就以同轴梁的A或B，就是一边悬挑或两边悬挑。
2017-04-13 21:12:24
