坡屋顶在怎么画

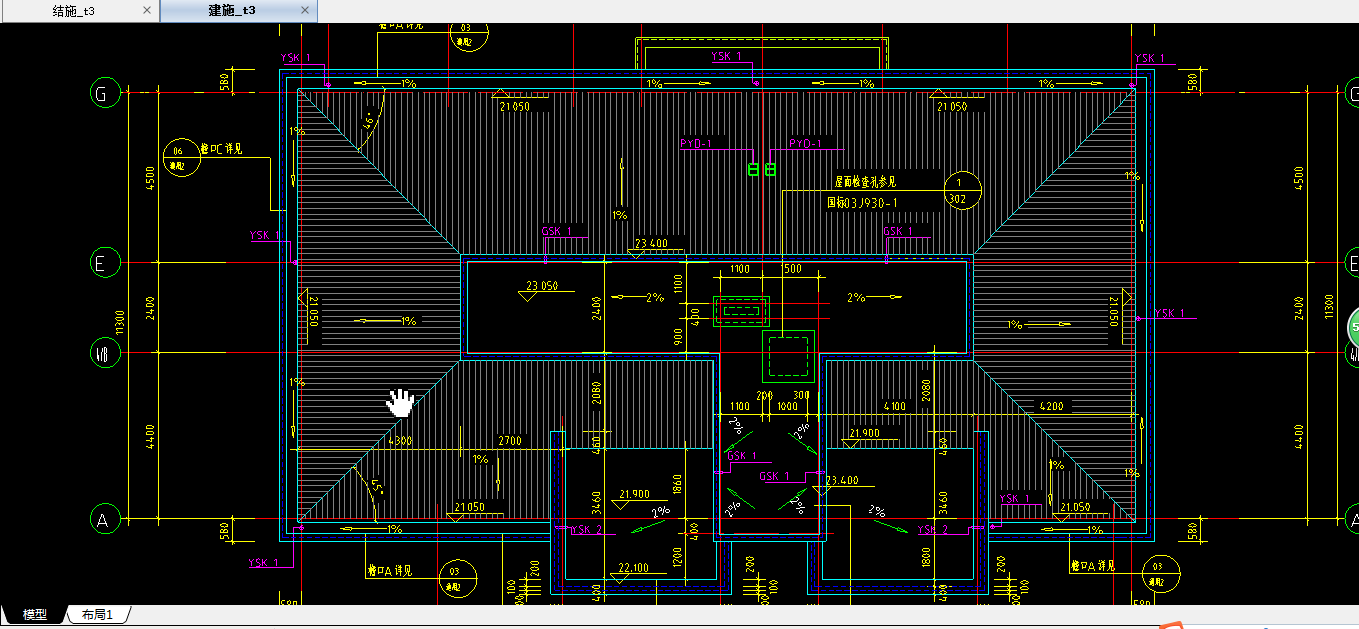

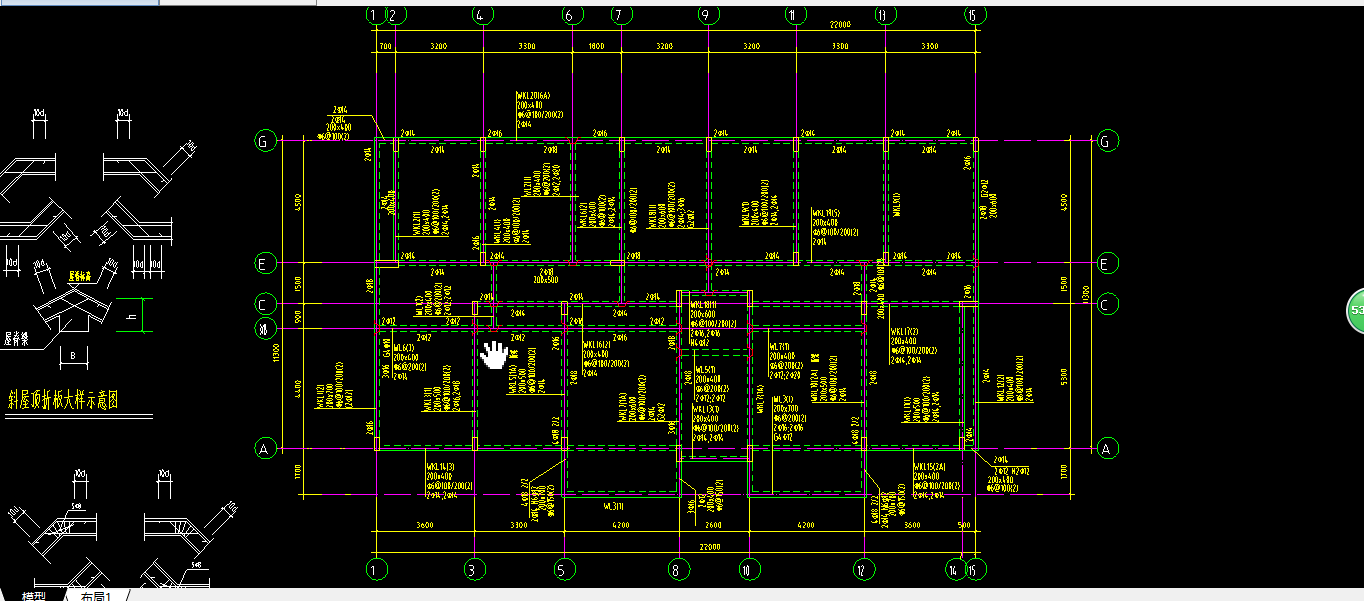

（顶层建筑平面图、顶层板筋图、顶层梁筋图 ）这个屋顶在千赢官网首页登录入口里面怎么画。主要给讲解一下分割，定义斜板，梁的处理。感谢
全部回答
(2)
首答仅用{{minutesHtml}}
-

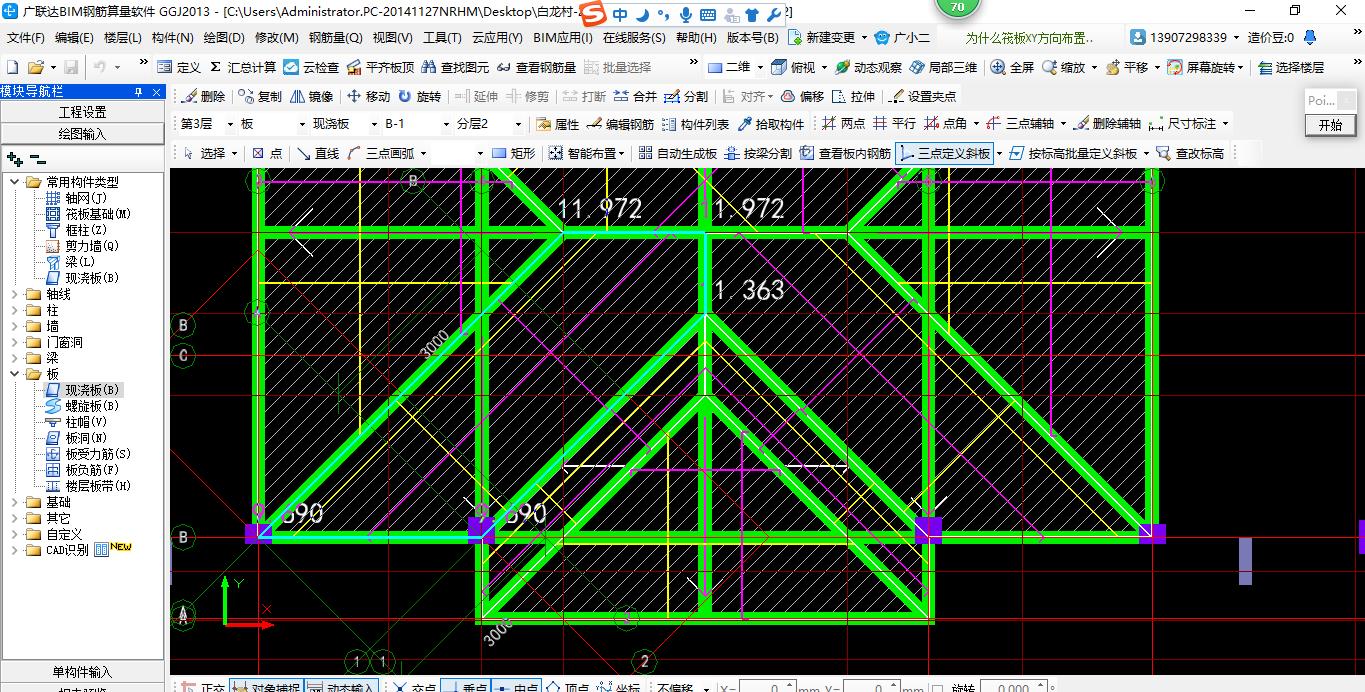

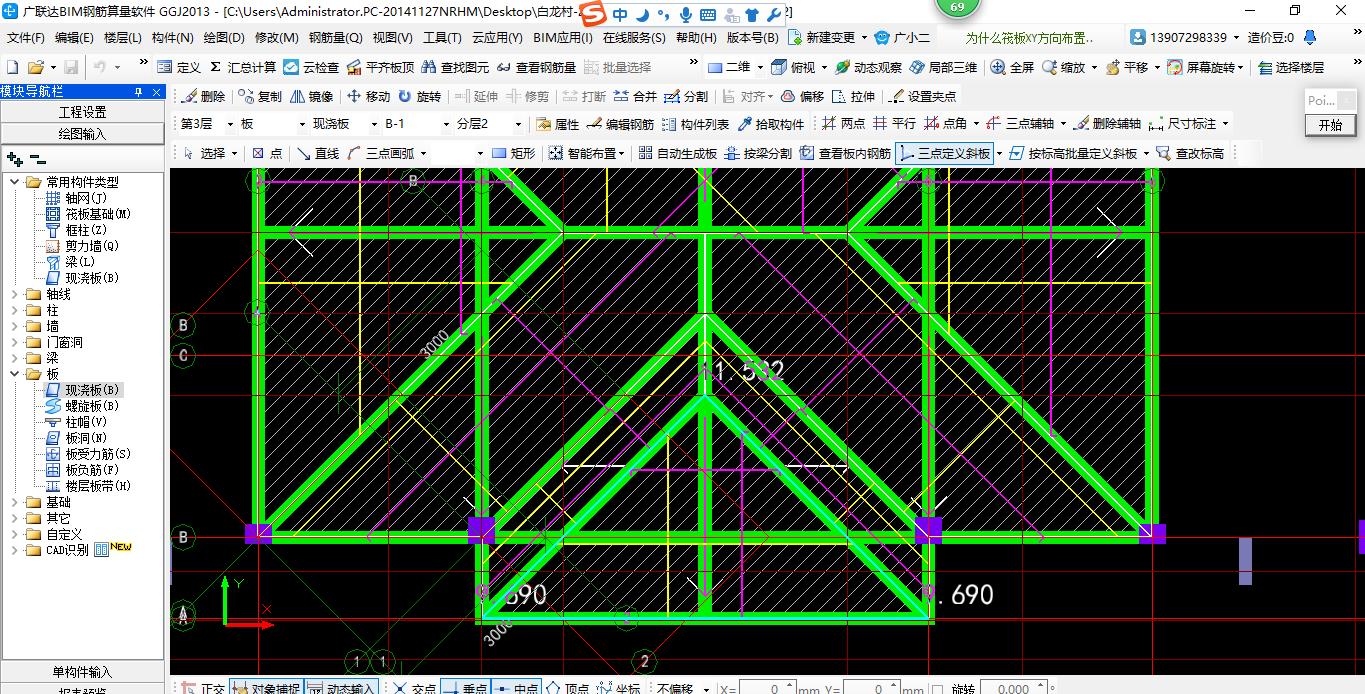

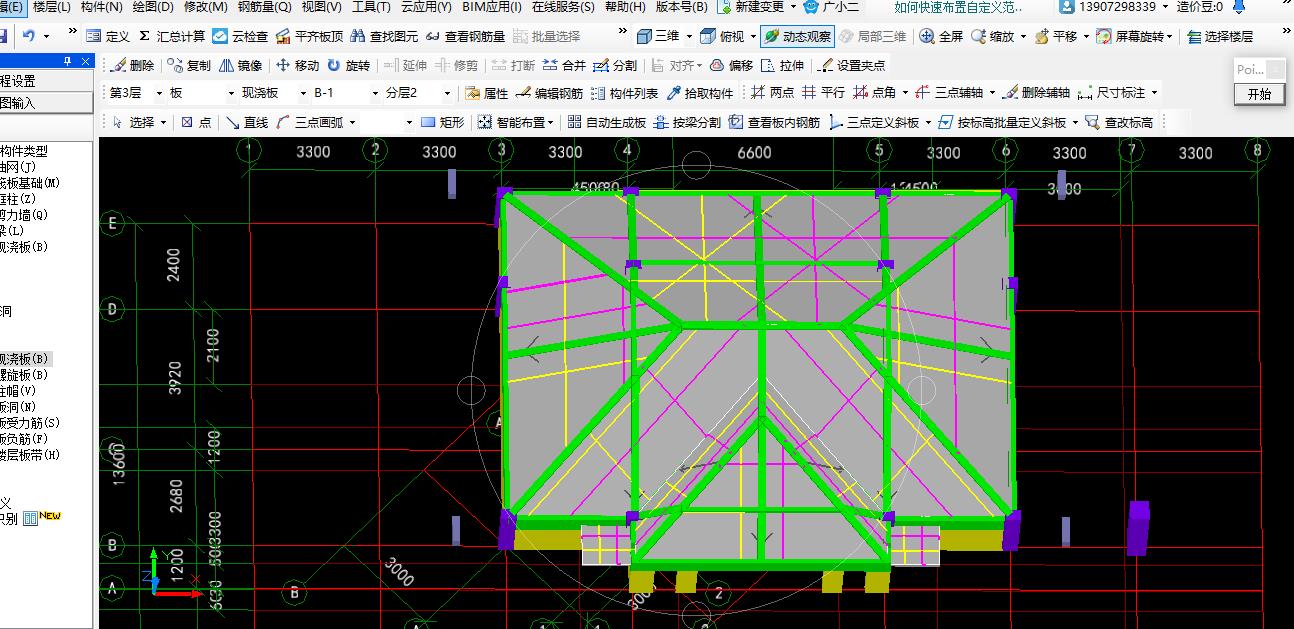

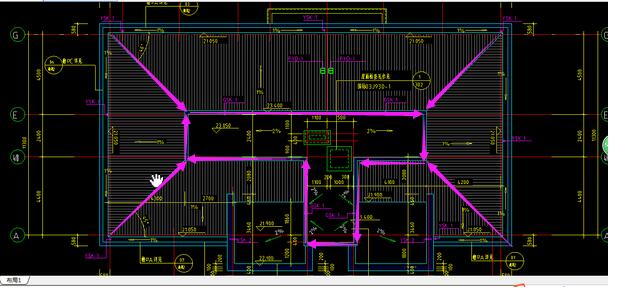

正常绘制梁板，然后根据屋脊线分割现浇板，分割后的现浇板的斜板要是整块板的，如果不是可以合并板分割合并完成三点定义斜板，在使用平齐板顶的功能把梁墙柱构件的顶标高自动和斜板相同，三维查看有不合适的柱梁墙的顶标高，就手动修改一下
2017-04-23 15:16:57
-

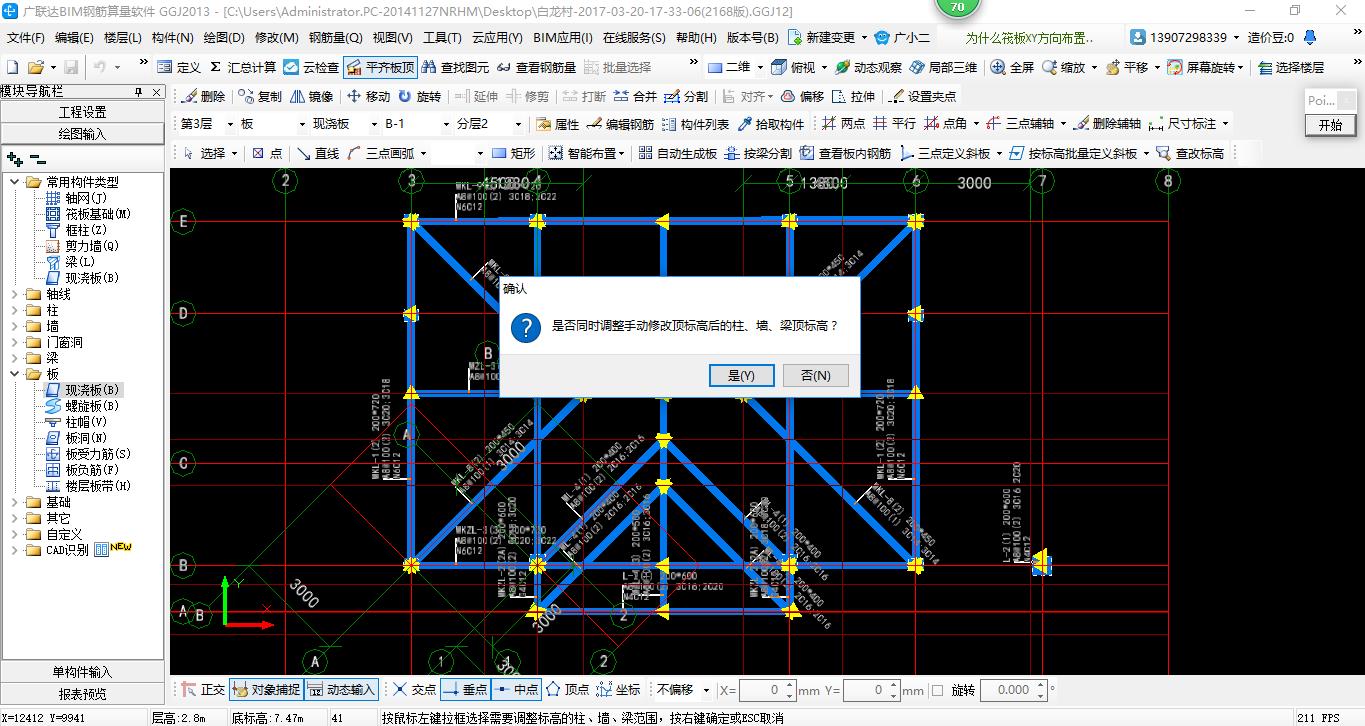

你好：坡屋面按照正常定义框架梁，框架柱，墙，板，在板的界面按照图纸要求的起坡点分割板，然后使用三点定义斜板功能分别输入标高，完成后，使用平齐板顶功能使梁，柱，墙分别平齐板顶。【在计算设置中修改梁的节点与图纸一致】
2017-04-23 18:05:10
