迷迷糊糊 2017-04-26 09:09:49 | 湖北省 土建 | 2468查看 1回答

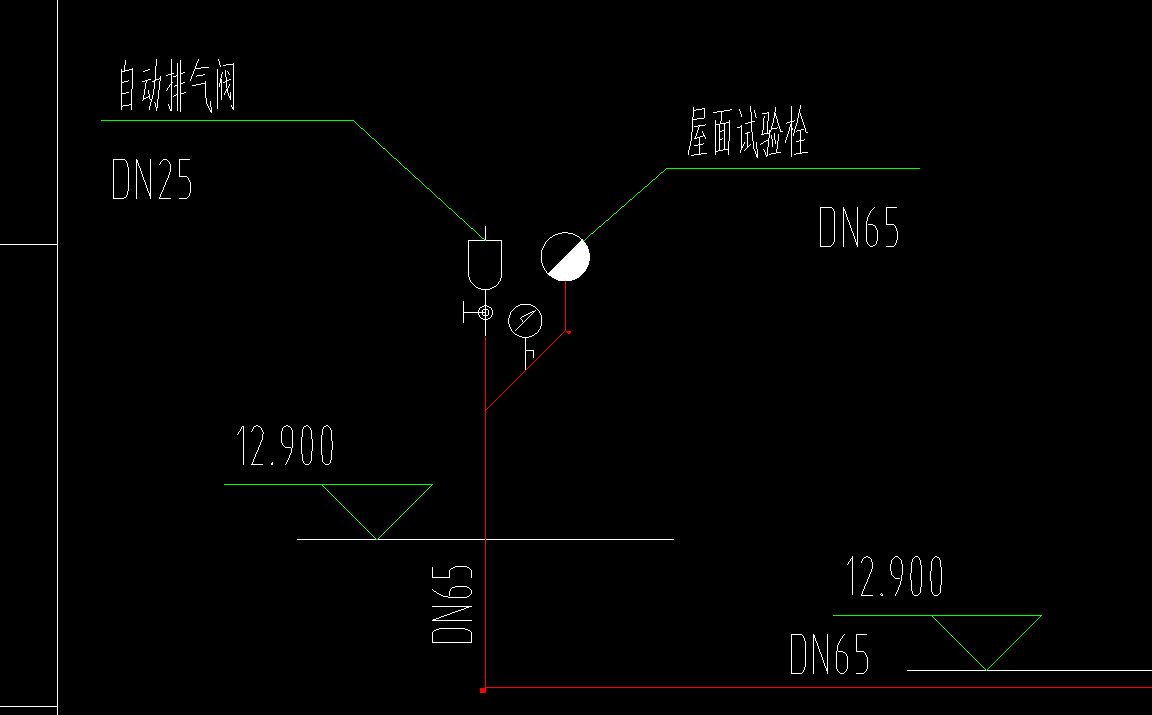

消防栓系统中在屋顶的自动排气阀和屋面试验栓，只在系统图中显示出来，除此之外没有别的信息了

请问1、标高12.9米以上的管还用画吗？

       2、自动排气阀由一个截止阀，一个排气阀和其中的连接管组成，请问我是要把自动排气阀当成一个整体识别，还是要分成截止阀，排气阀来单独识别？

       3、材料表中标识自动排气阀是DN15的，但是系统图中标注的却是DN25的，改怎么取舍？

        4、压力表的工程直径是多少？压力表也是由一个阀门一个表组成，该整体识别还是分开识别？
