请问这个过梁要怎么画呢

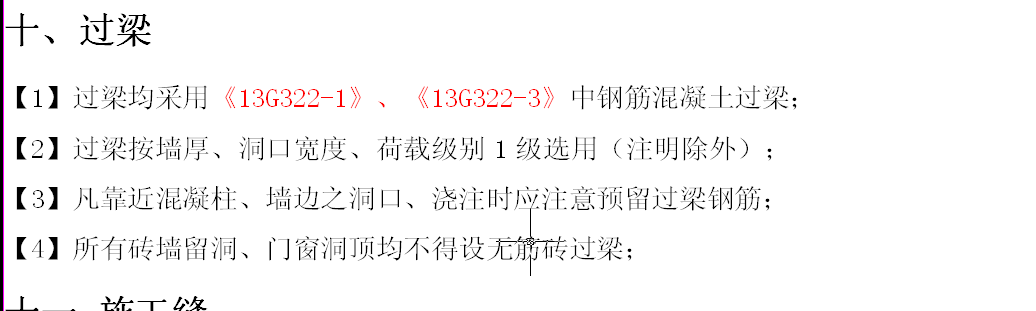

结构说明只给了这些，墙厚有200和100的，但是没有过梁的高度和宽度，还有上下部钢筋和箍筋都没有，该怎么设置呢
全部回答
(4)
首答仅用{{minutesHtml}}
-

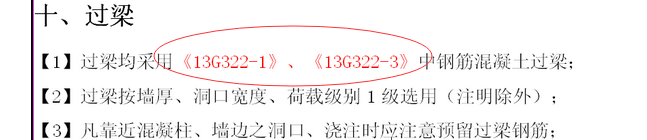

只能是从图集中去查看。设计有时就是这么讨厌，可以几个带过就是不写，然后让你是查找图集。
2017-04-26 11:25:44
-
钢筋里面暂时没办法根据图集来设置过梁，如果和图纸要求有不一样的地方，可以在编辑钢筋里面修改了以后，锁定构件
2017-04-26 11:29:29
-

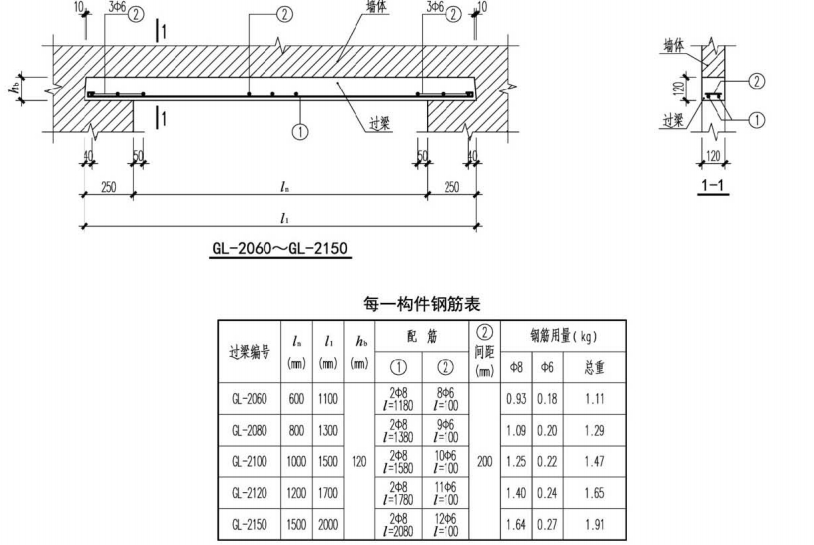

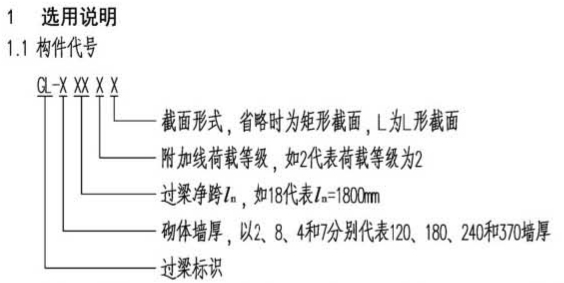

这个过梁既然设计要求采用图集，且荷载等级是1级，你首先就要看看门窗洞口宽度，根据墙厚选择图集中相应的过梁，不过图集中没有100墙厚的，你就按120厚的选用，比如洞口宽度是900，那么就参考GL-2091，可是图集中有没有2091，那么就参考GL-2100，就是过梁宽度100，高的120，主筋2A8，横向短筋A6@250
2017-04-26 18:53:56
