老师，您快帮我看看吧，到底是那样才对呢？

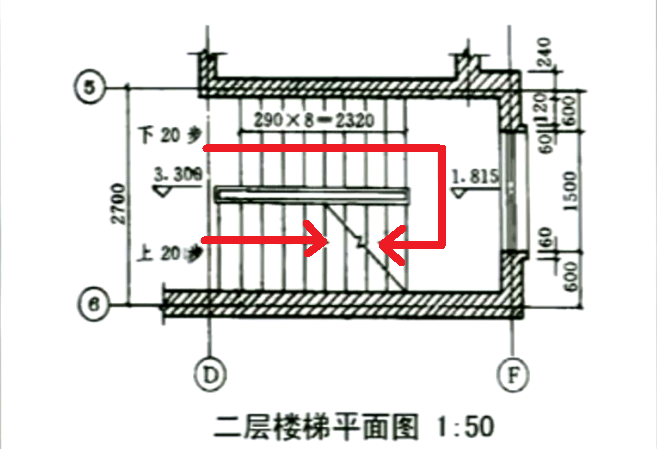

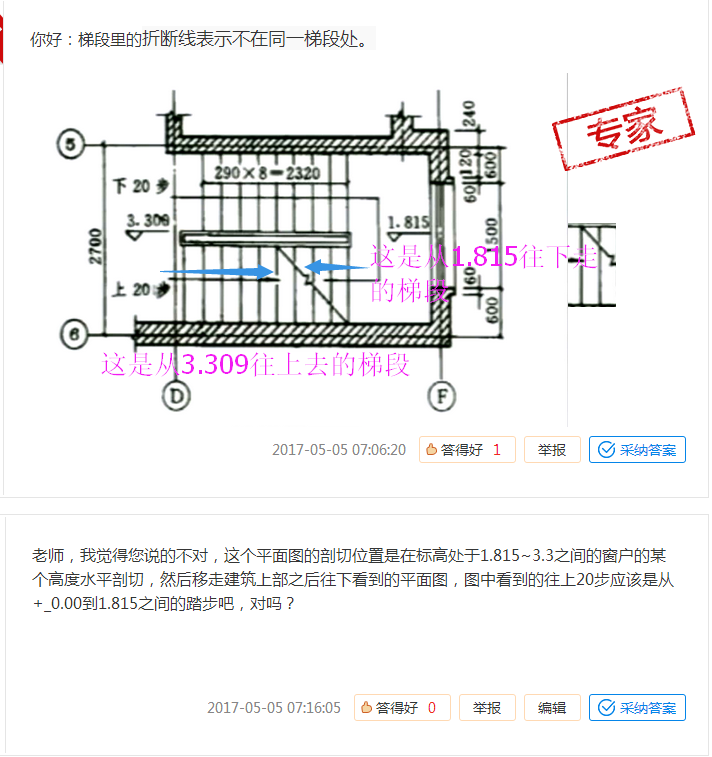

老师，您快帮我看看吧，到底是那样才对呢，这个楼梯平面图是难道不是从休息平台的窗户水平剖切，然后移走上部分之后剩下的平面图吗？如果像我说的这样，看到的往上20步应该是从正负0走上1.815这个休息平台的10步啊，难道不是吗？如果不是的话这个楼梯图该怎么看呢？还有那个闪电状的剖切号，啥意思呢？
全部回答
(1)
首答仅用{{minutesHtml}}
-

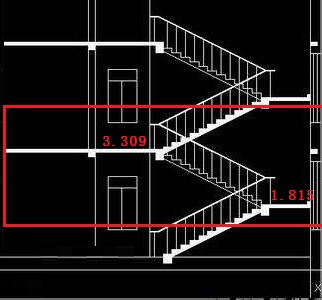

已采纳钢筋老师说的没错，折断线表示从那个线的两边分别是两个梯段，并不是你所说的剖切位置是在标高处于1.815~3.3之间，而是最少在1.2m~4.8m这个范围内，因为那个1.815m平台向下还可以看见4步踏步，而3.309那块向上还可以看见9个踏步，这都是次要的，主要是告诉你，向下向上还有楼梯。从图中你可以看到，上面那个弯折的箭头，是从高的3.309m处向下到1.815m处，并没有停止，而是接着向下有走了4步。
