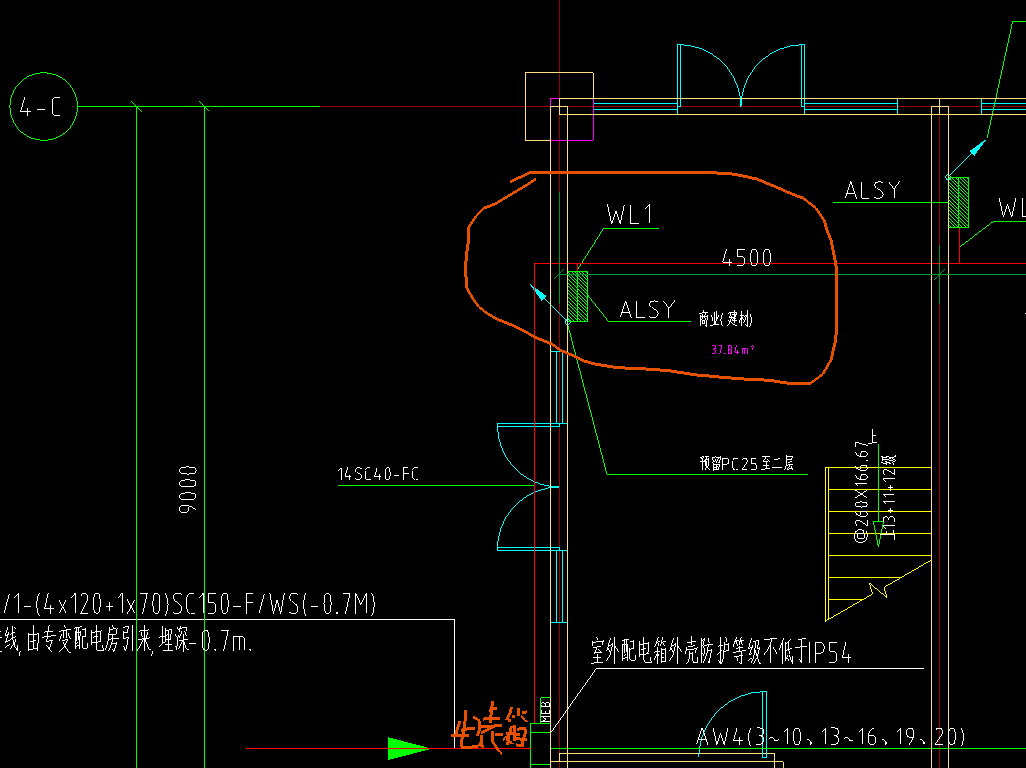

图为首层电气平面图，请问： １、作记号的箱体（ALSY）是代表什么用途的箱子？是照明箱吗？
图为首层电气平面图，请问：１、作记号的箱体（ALSY）是代表什么用途的箱子？是照明箱吗？２、回路ＷＬ１代表什么意思？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳AL是照明箱，SY代表商业。就是商业照明箱。 可以参照系统图看一下WL1回路是代表什么回路。望采纳
2017-06-16 10:28:22
-
ALSY是该商铺的照明箱，WL1应该是电表箱的回路，你找电表箱的系统图中WL1回路是到ALSY的
2017-06-16 10:35:26
-
１、作记号的箱体（ALSY）是代表什么用途的箱子？是照明箱吗？应该是照明配电箱，你看一下照明平面图即可明白２、回路ＷＬ１代表什么意思？ＷＬ１是回路的编号，应该是从总箱到ALSY的回路，你看一下总箱的系统图就明白了
2017-06-16 10:37:10
