图纸看不太明白

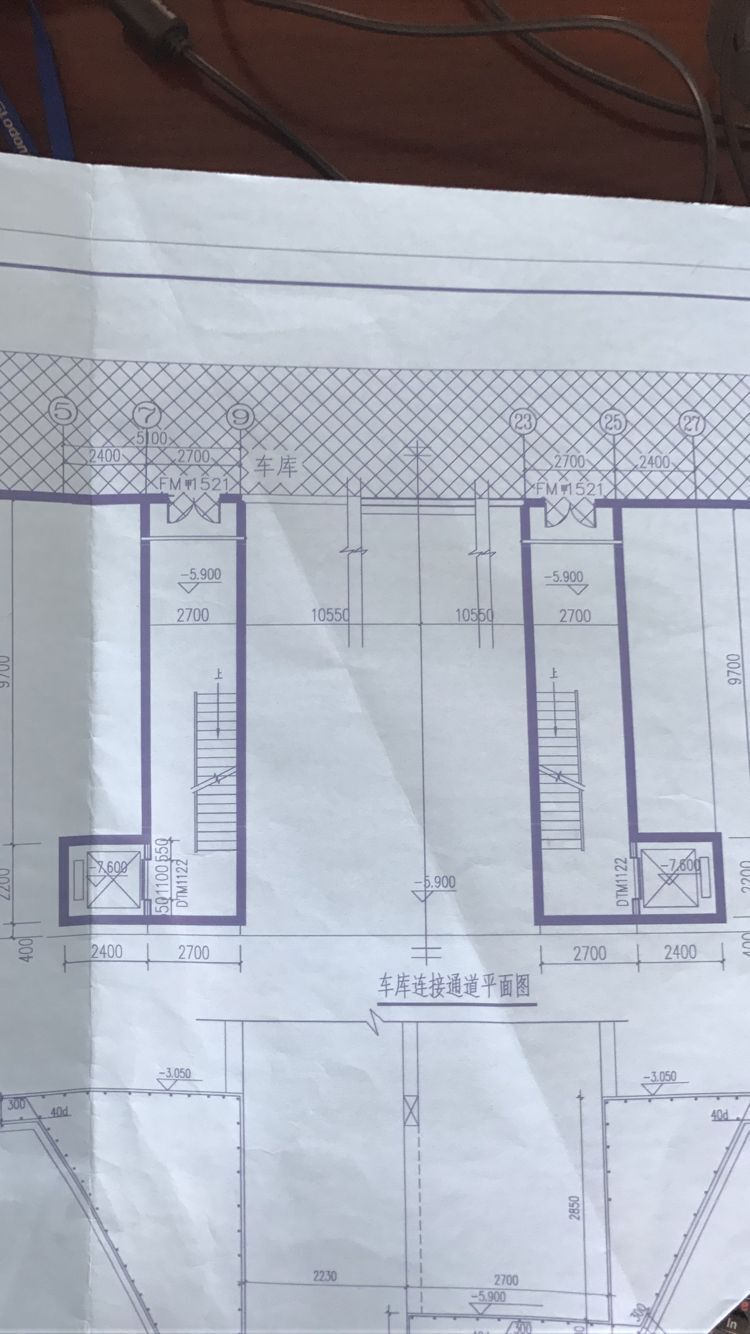

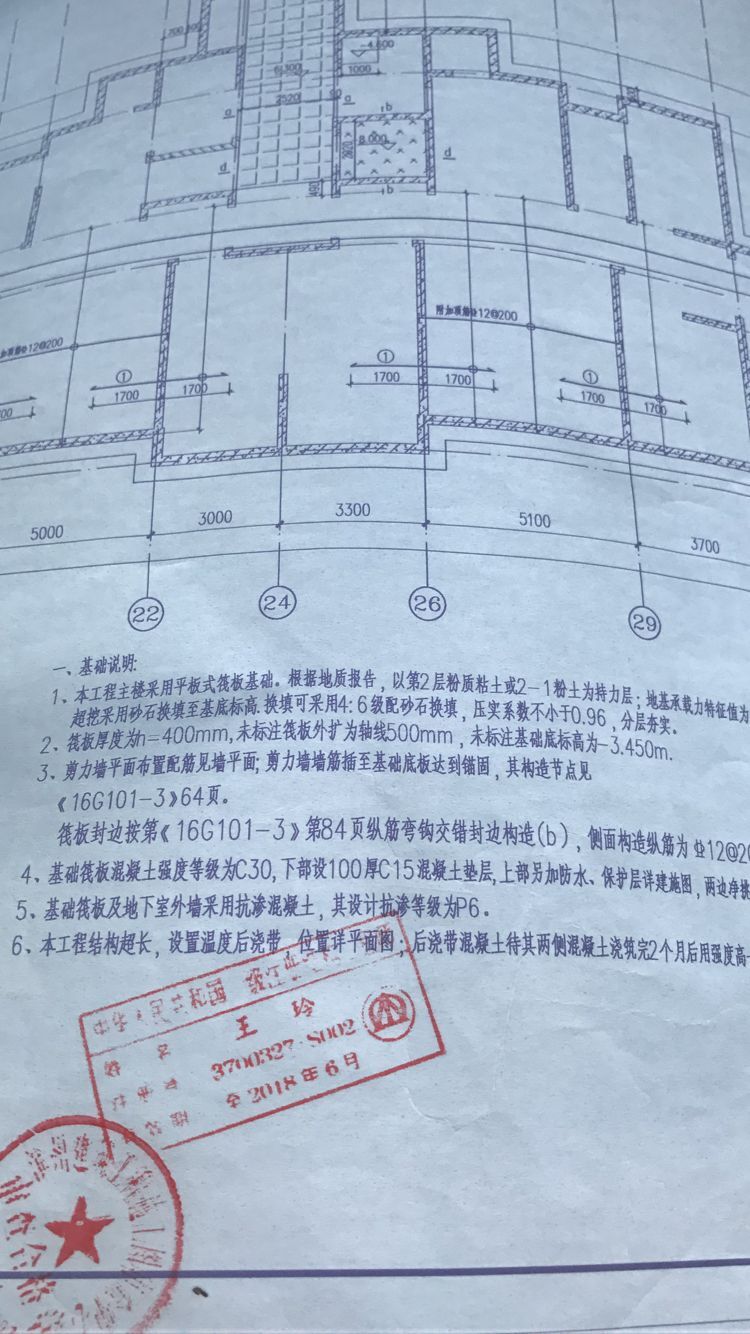

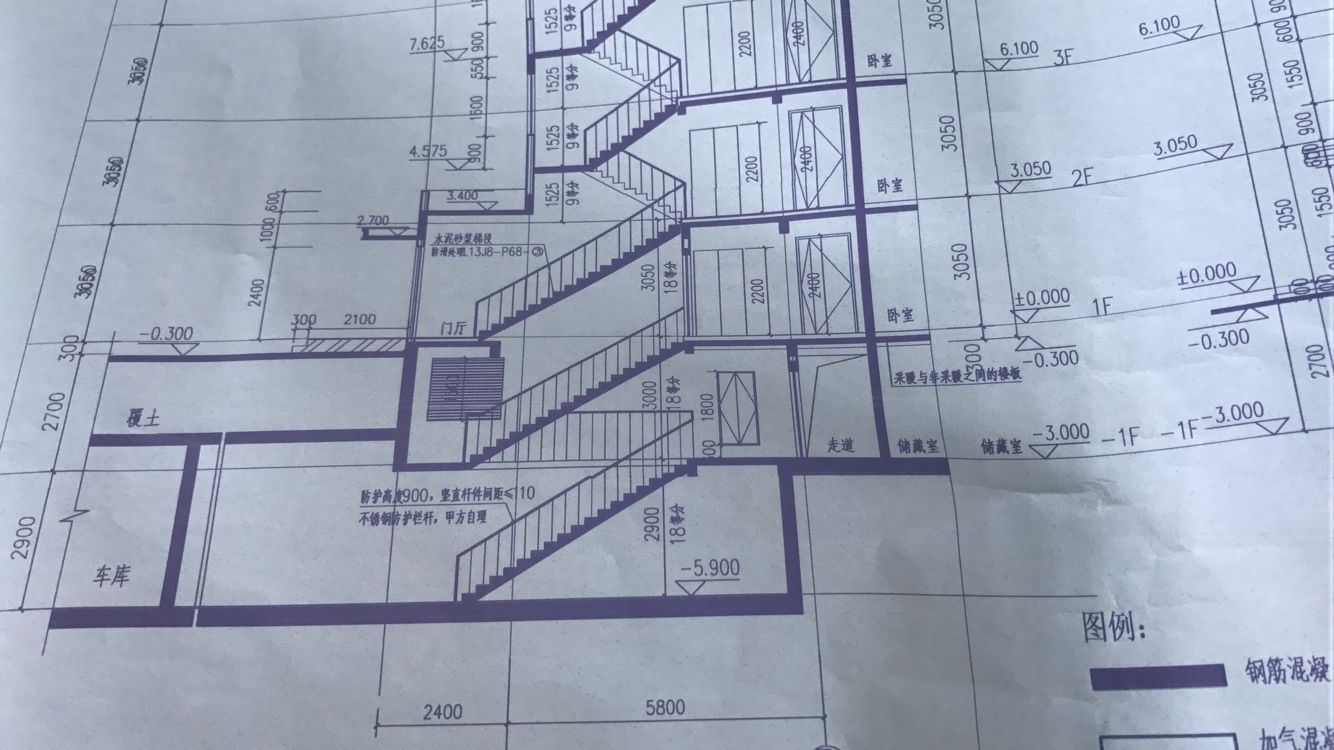

老师，这个地方我不太明白：图纸的基础平面图的基础说明中说“未标注基础底标高为-3.4”，车库层的底标高到了-5.9，而且图纸上只有车库连接通道的平面图和A-A剖面图，然后再就是-1层的平面图。我想问一下，是不是只有车库的连接通道那里的筏板标高是-5.9，其他的筏板标高都是-3.45，还有车库层（-2层）的只绘制这两个通道吗？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
2017-06-23 09:27:08
-
只有车库的连接通道那里的筏板标高是-5.9，住宅楼其他的筏板标高都是-3.45，主楼部分的车库层（-2层）的只绘制这两个通道，范围应该到你最后一张图纸的伸缩缝处，具体范围要跟甲方核实。你这个是主楼的图纸，车库应该有单独的图纸，把主楼和车库的范围分清就行
2017-06-23 09:44:48
-
不要只看结构图，要结合建筑图（平立剖）一起看就会很明白的
