低压系统图

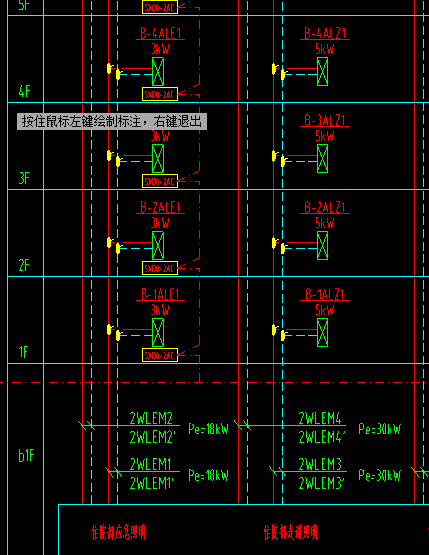

请教各位老师，1、低压系统图中，配电柜到每个楼层相同位置配电箱的管线是从配电柜到顶层算通长一根管，还是从配电柜到每个楼层的配电箱单独算回路？2、立面图中，圆圈内的黄色部分是什么？
补充问题：我想知道电缆长度怎么算的。比如配电柜一根算到一层配电箱加上配电柜一根到二层配电箱，或者从配电柜出来一根连接到一层配电箱，继续连到二层配电箱？
全部回答
(2)
首答仅用{{minutesHtml}}
-
你这个是树状是配线，采用T接分配的电缆，从配电柜引出一根电缆分配到各个配电箱的。圆圈内的黄色部分是：T接端子或者T接箱~~~欢迎追问~~~如果懂了请采纳、请点赞~~您的采纳就是我们的动力~~希望我的回答对您有所帮助~~
2017-07-27 15:26:22
-
那电缆立管里只用算一根通长的吗？还是配电柜到每层配电箱算一根电缆？
2017-07-27 20:35:08
