未提取到大样中纵筋标识？怎么处理
未提取到大样中纵筋标识？怎么处理
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳解决方案：
原因分析一：CAD图纸的原因，CAD图纸中纵筋是直接用填充布置的，没有纵筋线，所以导致识别的时候读取不上纵筋
原因分析二：大样中纵筋标识未提取或距离大样图示太远，造成没有识别

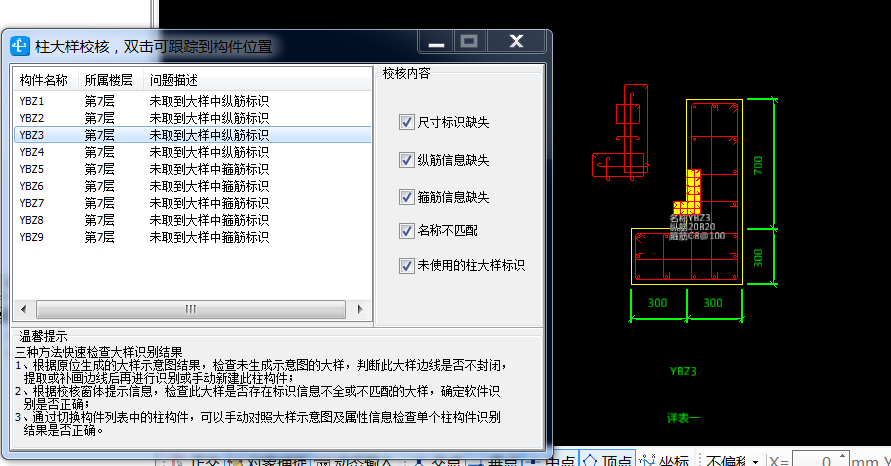

解决方案一：识别柱大样后手动在柱属性中添加纵筋信息；解决方案二：在CAD软件中通过一下图片中的步骤操作,但是这种操作只能一个一个操作生成边线。
2017-08-16 09:15:40
