剪力墙结构 梁的绘制
请问 剪力墙结构中 绘制梁的时候 梁是应该穿过剪力墙画 还是画在暗柱边缘？
补充问题：我画 剪力墙的是时候 画到两暗柱边缘了 梁也没有画到轴线处 现在该怎么办
补充问题：现在 改计算设置 有用吗

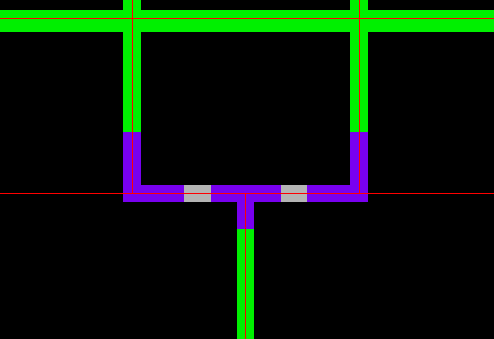

补充问题：像这种 横着那道剪力墙和暗柱上没有梁的信息 就不画了吗
全部回答
(2)
首答仅用{{minutesHtml}}
-
你好：绘制框架梁前应该将剪力墙覆盖暗柱，绘制梁的时候绘制在轴线交的就可以，注意在计算设置中修改以平行相交的墙为支座。
2017-08-19 20:22:39
-
这里你只要掌握一个原则:柱以基础为支座、梁以柱为支座、板以梁为支座即可。补充问题1：把梁延伸到轴线上。补充问题2： 修改计算设置有用。
2017-08-19 21:32:14
