板节点

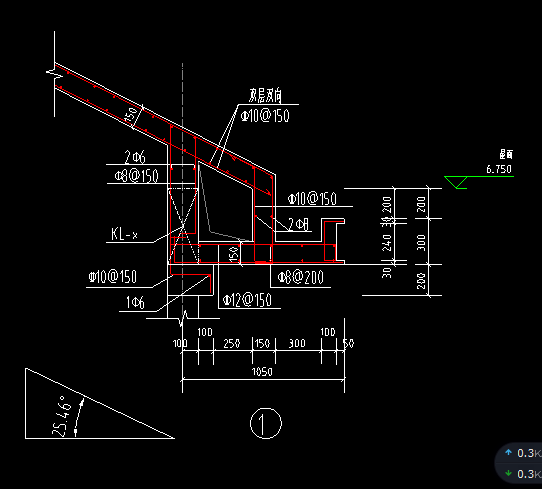

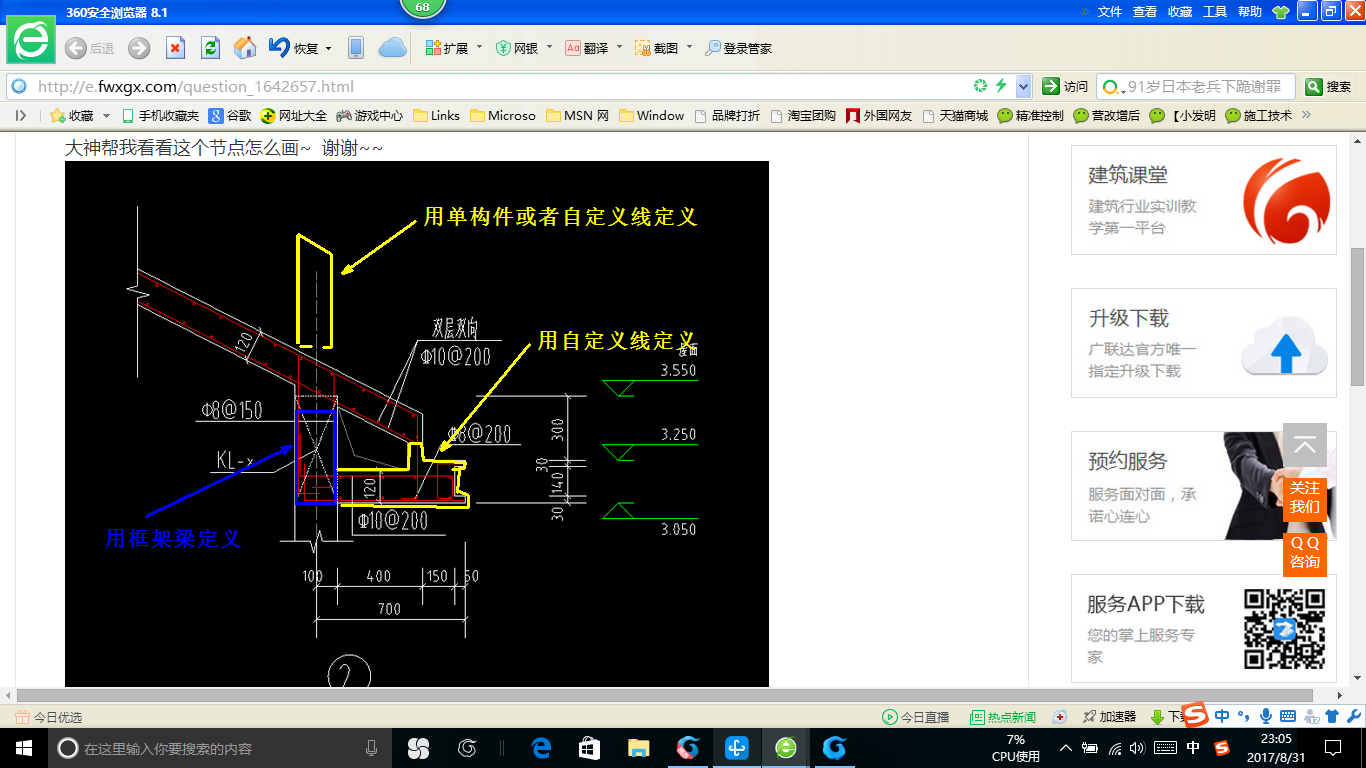

大神这个斜板的节点怎么画？？ 自定义帮我画一下~ 谢谢了
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳你好：见附图
2017-08-31 23:29:46
-

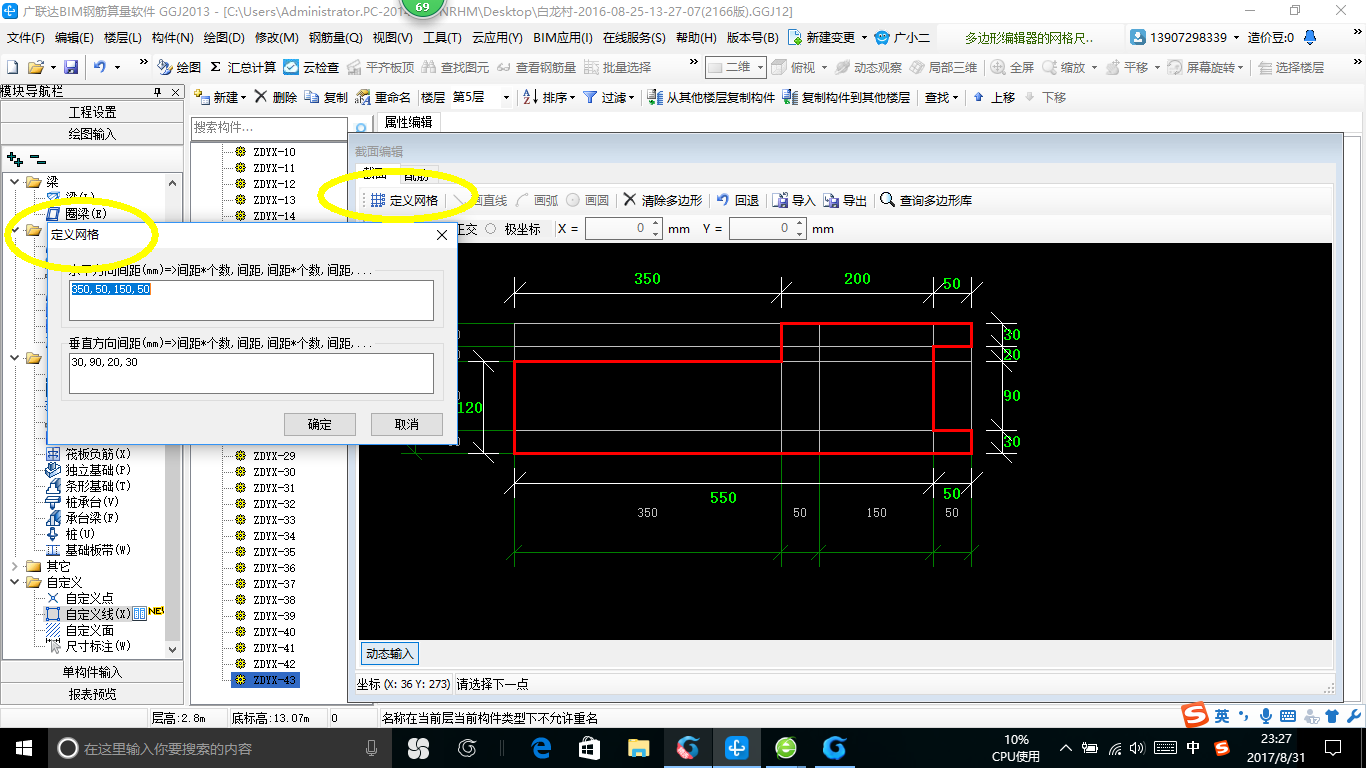

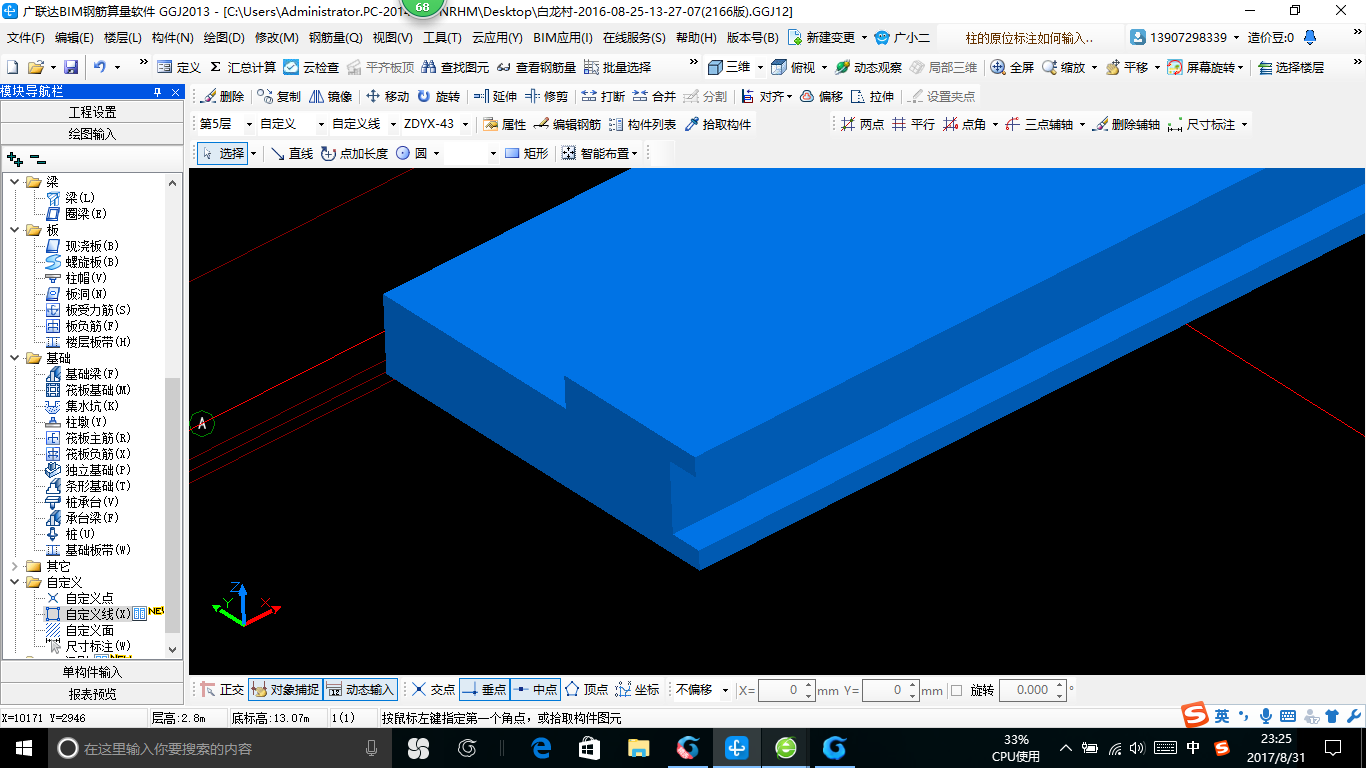

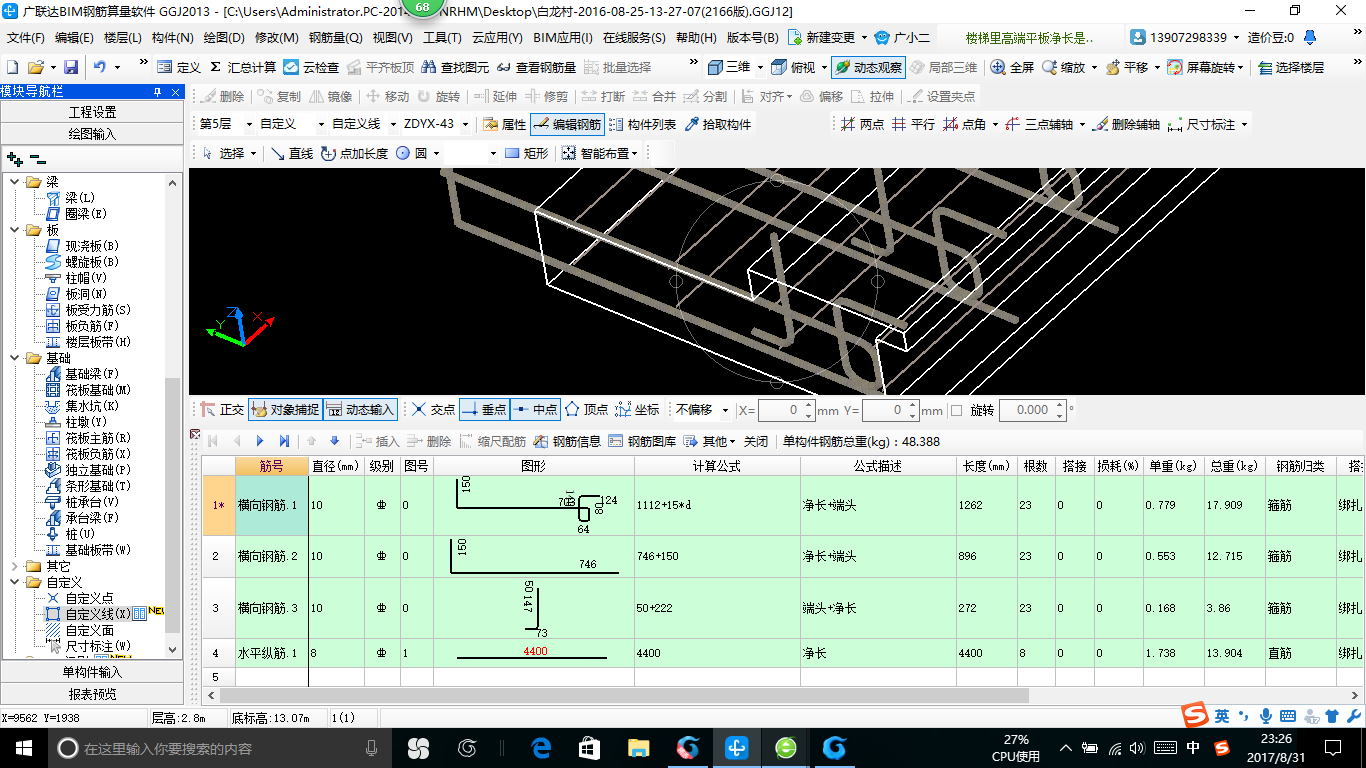

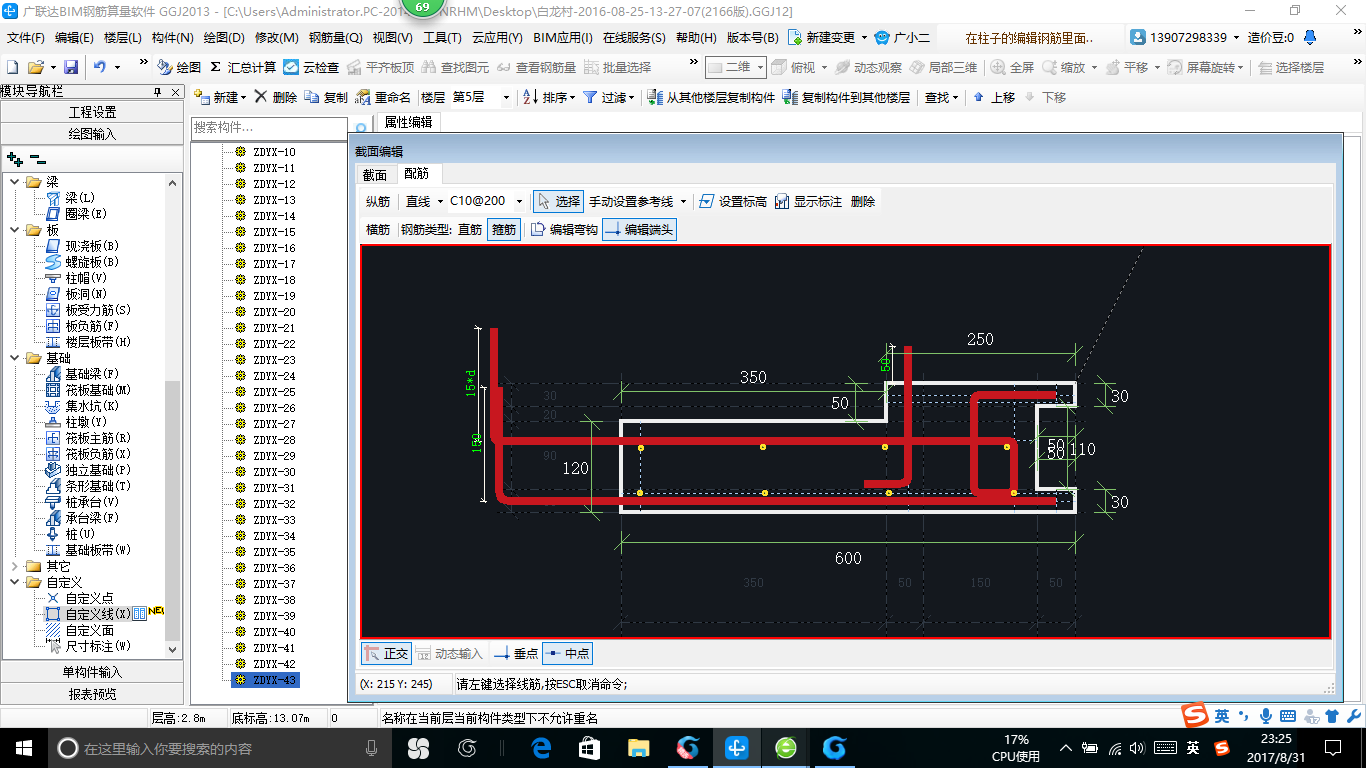

这个问题帮你画出来，有的费时间，关键是授人以鱼不如授人以渔。所以大概给你讲一下思路：先用新建异形自定义用导入CAD图（注意设置好大样的比例是正确的）描画它的外轮廓（或者在方格网定义好X、Y方向的定位后描外轮廓），然后设置（点布置、直线间距布置）受力筋（大样图一点点的钢筋点），布置好后，在布置受力钢筋、类似定义箍筋的手法，可以用直线来画，检查是否有漏筋，与大样是否一致，配筋完成，设置好定义线的标高（标高是指自定义线的最高标高），就可以绘图画了。
