山墙上的粱与构造柱怎么画？

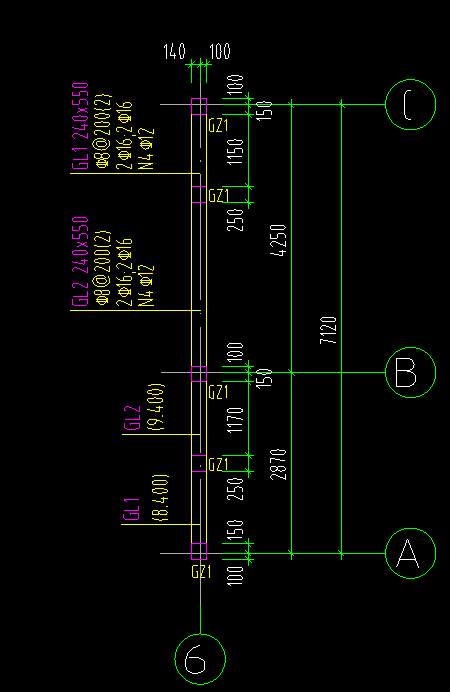

如题，如图1、构造柱标高怎么定义2、最上面的GL 用什么画？3、顶端左右两边突出装饰钢筋用单构件还是？

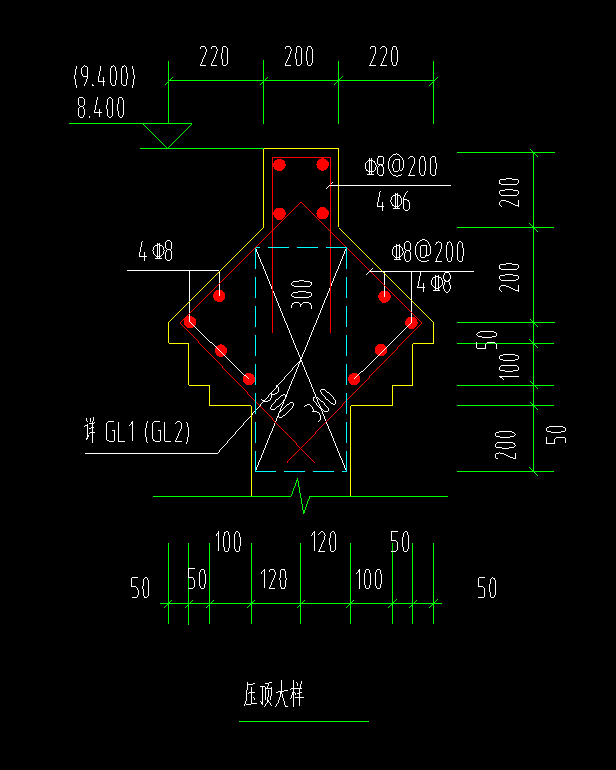

补充问题：这个GL上的压顶装饰钢筋，是否也是用单构件画？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
1、构造柱在定义时填写好标高再进行绘制就行。或者先绘制然后再选择后修改标高
2、GL1、2建议用梁构件绘制
3、对，用单构件。
2017-09-05 14:44:01
-
1、构造柱标高 定义 为 梁顶标高 即可。2、最上面的GL 用 圈梁定义并绘图 即可。3、顶端左右两边突出装饰钢筋用单构件 绘图即可。
2017-09-05 14:48:29
