• 关于节点的布置

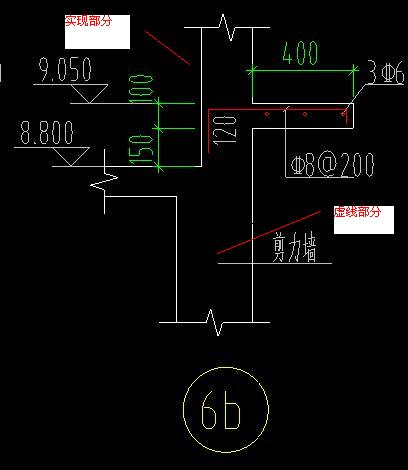

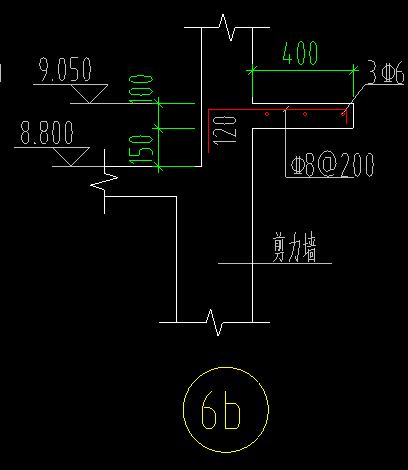

    本来剪力墙应该是红色虚线的那一部分，但是为什么又画了实心的剪力墙？是两个墙重叠了吗？节点是只有一种剪力墙的啊，而且节点中突出的400在平面图中也没有标出啊，这是怎么回事？虚线实心
我来答 收藏  举报

我的答案 答题人必看《优秀回答指南》

提交 取消

asfsdfsadfdsf

补充或更正我的问题

提交 取消

asfsdfsadfdsf

完善我的答案 答题人必看 《优秀回答指南》

提交 取消

asfsdfsadfdsf

全部回答 (4) 首答仅用{{minutesHtml}}

  • 已采纳

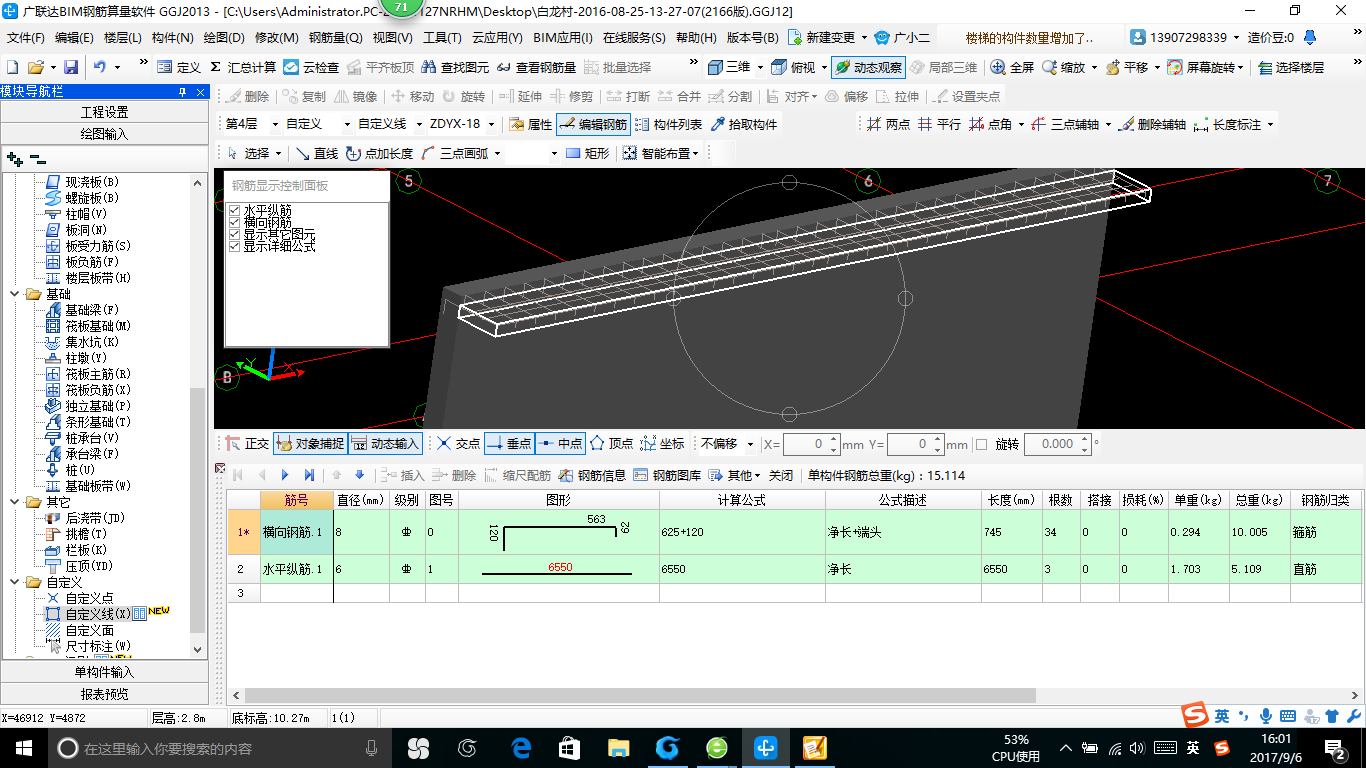

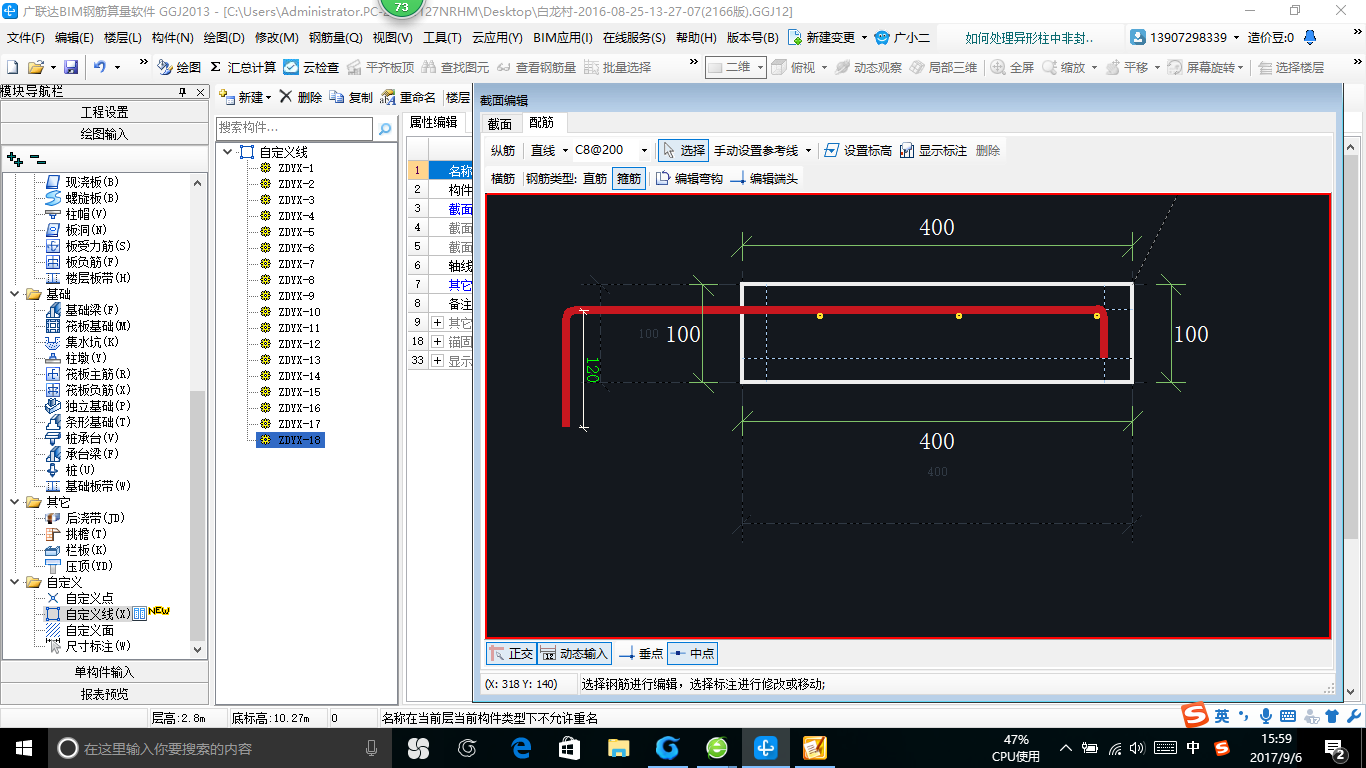

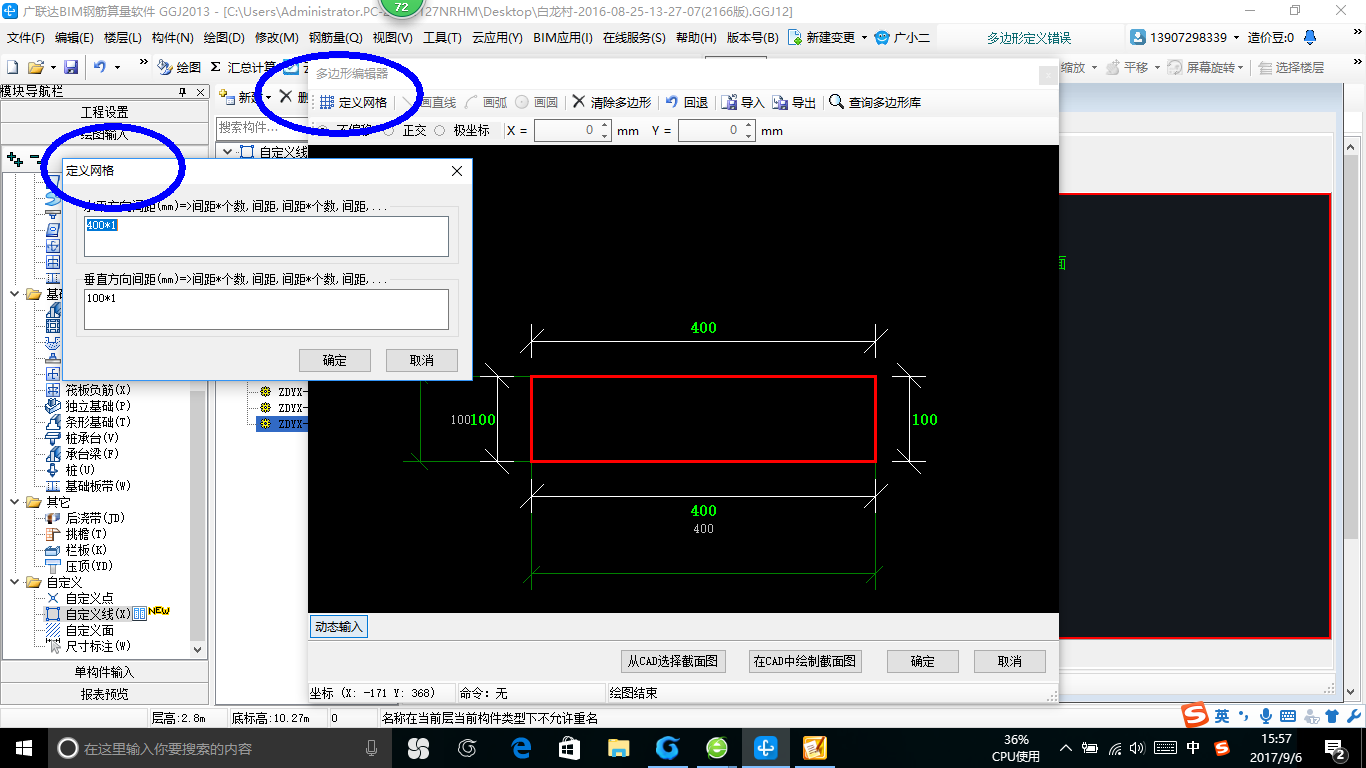

    你好：这是剪力墙上悬挑线条，用自定义线定义，钢筋直接绘制，导入土建算量软件可以构件转换。

    答疑解惑千赢官网首页登录入口服务新干线建筑行业快速问答平台-答疑解惑

    2017-09-06 16:02:17

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 粉色的虚线是代表下层的剪力墙，实心剪力墙是本层的，墙只是厚度发生了变化

    2017-09-06 15:52:02

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

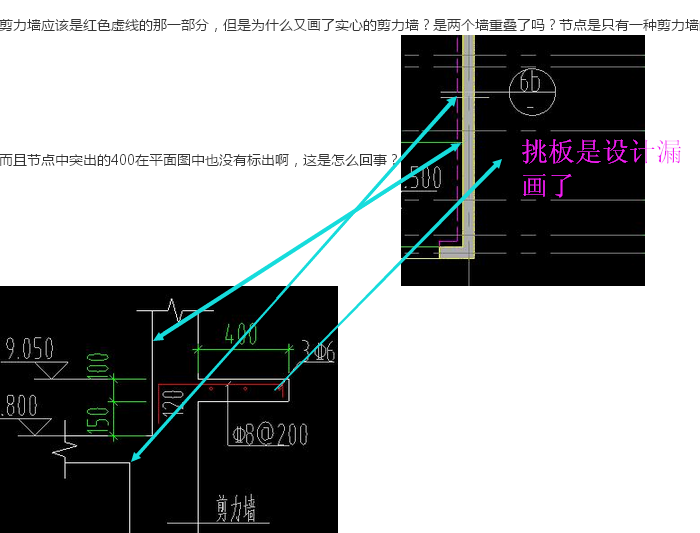

  • 你好：虚线是下层剪力墙的内边线，上层剪力墙变截面了，挑板是设计漏画了。


    虚线

    2017-09-06 15:53:52

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看


  • 2017-09-06 15:54:12

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看
