弧形屋面板

使用背景

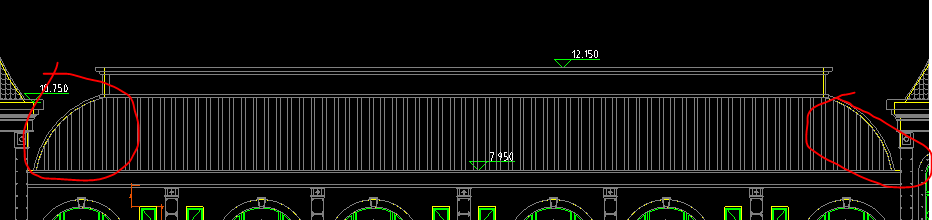

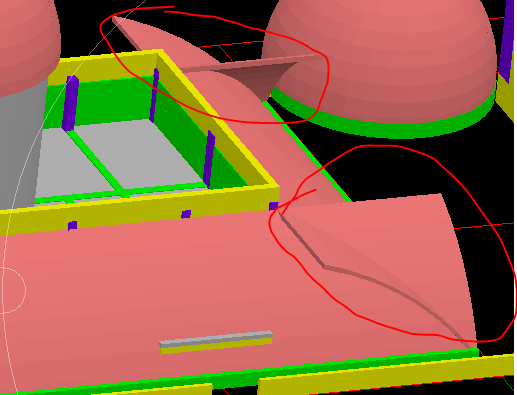

      实际工程中常见拱板，软件的此功能可以直接定义拱板、球面板、锥面板

  操作步骤

      在绘图输入的板中的现浇板页签下绘图工具栏

       根据工程实际情况对板定义

       拱板

说明：1、程序根据起拱位置方向线、半径或拱高、板厚生成一个圆柱体，用当前图元的截面去切，如果拱高或半径为正值，去切圆柱体的上半圆，如果拱高或半径为负值，去切圆柱体的下半圆，切割后的拱面即为设置后的拱板图元；

2、拱板图元的顶标高为最高点的标高值，如果使用半径生成的方式，生成后的拱板的顶标高变成原来的标高+半径，如果使用拱高的生成方式，生成的拱板的顶标高变成原来的标高+拱高；

3、如果输入值为拱高，使用拱高和拱起位置线反算半径构件相应的模型（假设板图元边线上的点距起供线的最远距离为A，拱高为H，半径为R，即sqr(A)+sqr(R-H)=sqr(R),反算出半径即可）

       球面板

说明：1、 程序根据起拱点、半径、板厚生成一个球体，用当前图元的截面去切，如果拱高或半径为正值，去切球体的上半圆，如果拱高或半径为负值，去切球体的下半圆，切割后的球面即为设置后的球面图元； 生成球面后的图元的板顶标高为球面板最高点的标高，如果使用半径生成的方式，生成后的球面板的顶标高变成原来的标高+半径，如果使用拱高的生成方式，生成的球面板的顶标高变成原来的标高+拱高。

2、如果输入值为拱高、弦长时，反算为半径按上述办法构造。（假设弦长为2A，拱高为H，半径为R，即sqr(A)+sqr(R-H)=sqr(R),反算出半径即可）；

       锥形板

       注：屋面，天棚同现浇板 均可设置拱形、球形、锥形。

        说明：1、生成的锥面板的顶标高为最高点的标高值，设置后的顶标高变成原来的标高+拱高。

              2、生成的拱板、球锥面板按板的计算规则去计算;

              3、在计算设置中增加拱板球面板是否计算双面双面支模，锥面板按计算设置中板的斜率确定是否计算顶面模板面积；

              4、天棚布置时自动适应拱板、球锥面板；

              5、屋面通过自适应斜板功能可以自适应拱板、球锥面板，操作方式与原则同自适应斜板；

              6、弹出窗体中如果是针对已经设置拱球锥面信息的同类型的板，则显示已经设置的拱高或半径，不显示弦长（弦长默认为程序判断，会由于拱线位置不一样而变化）；

              7、修改构件图元名称操作类似斜板，修改拱球锥面板时标高不变
