三桩承台的问题

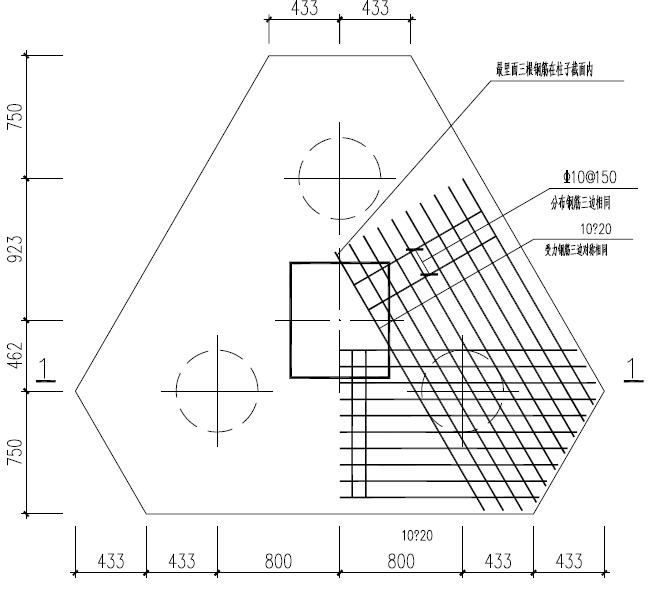

1.如图所示的三桩承台，它的分布筋与“三桩承台一”和“三桩承台二”的都不同，关键该图的分布筋还与16G101-3第95页的布置相同，软件里竟然没类似的。请问该如何设置？
2.软件中，桩间连接筋的“布置范围”默认1000，该如何输入，该图没写布置范围，也没写钢筋间距
3.图集中以及该图中，都有“最里面三根钢筋在柱子截面内”，请问该如何考虑
全部回答
(4)
首答仅用{{minutesHtml}}
-
1.如图所示的三桩承台，它的分布筋与“三桩承台一”和“三桩承台二”的都不同，关键该图的分布筋还与16G101-3第95页的布置相同，软件里竟然没类似的。请问该如何设置？【这样都是在其他钢筋中定义输入的】
2.软件中，桩间连接筋的“布置范围”默认1000，该如何输入，该图没写布置范围，也没写钢筋间距【这样没有写钢筋间距是不对的，应该是咨询设计确定的，你现在可以暂时按照间距100计算的，这样10c20布筋范围就是（10-1）*100=900】
3.图集中以及该图中，都有“最里面三根钢筋在柱子截面内”，请问该如何考虑【这样不用考虑的】
2017-09-27 08:50:15
-

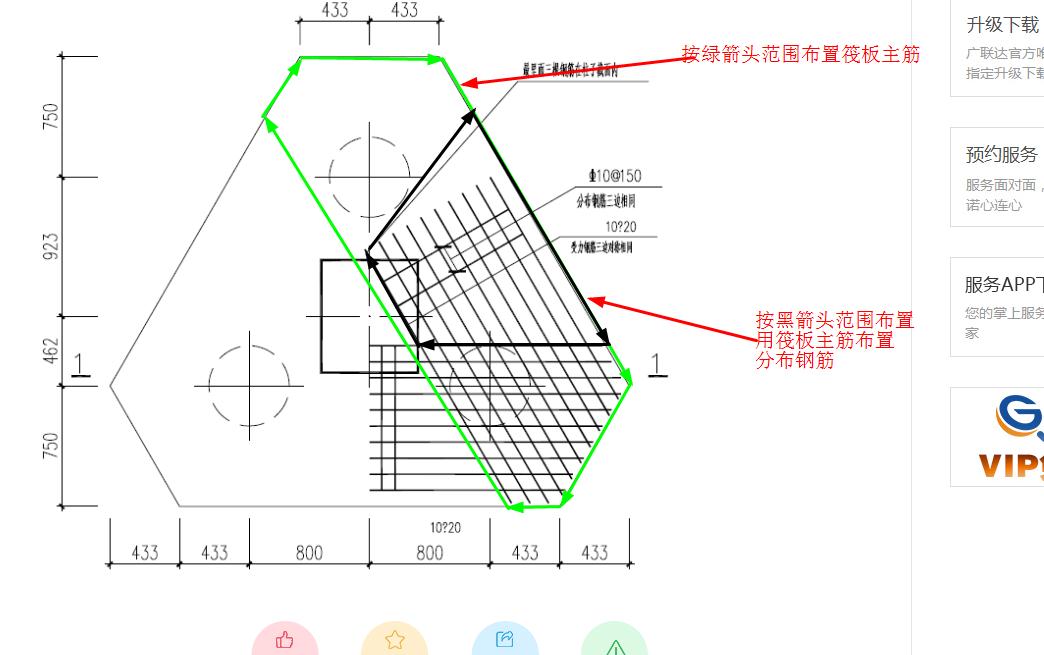

答：可以用筏板定义三桩承台，然后用筏板主筋底筋按自定义范围布置桩的连接筋和分布钢筋。
2017-09-27 08:57:11
-
答：自定义范围用坐标和交叉点捕捉方便些。
2017-09-27 10:11:19
-

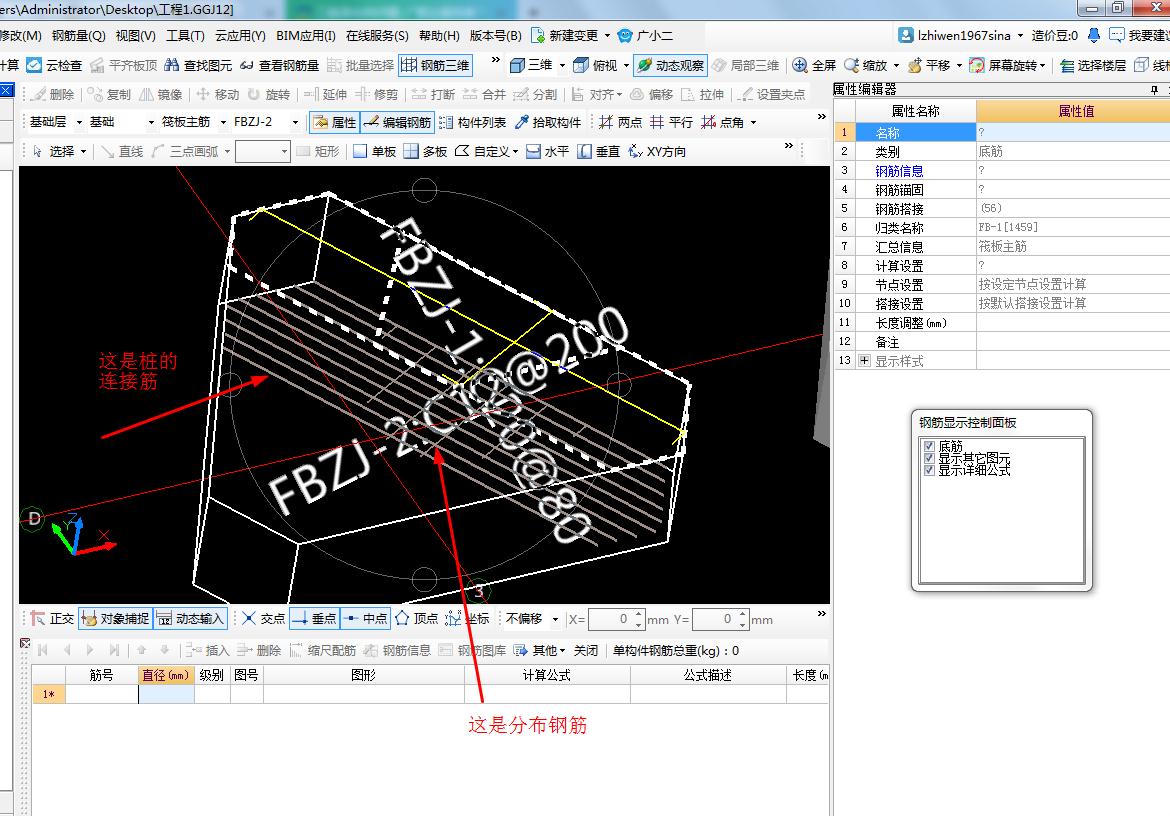

这个配筋形式，千赢官网首页登录入口不能直接用参数输入，可以用异型筏板处理，钢筋都用自定义范围布置
2017-09-27 18:12:25
