南方口音
2017-09-29 08:55:59
|
广东省
钢筋算量GGJ2013
|
1106查看
2回答

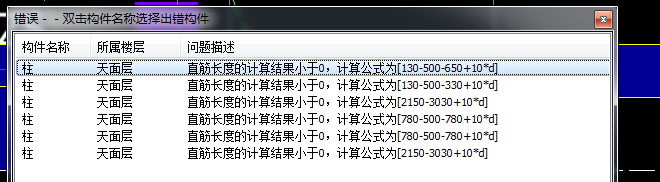

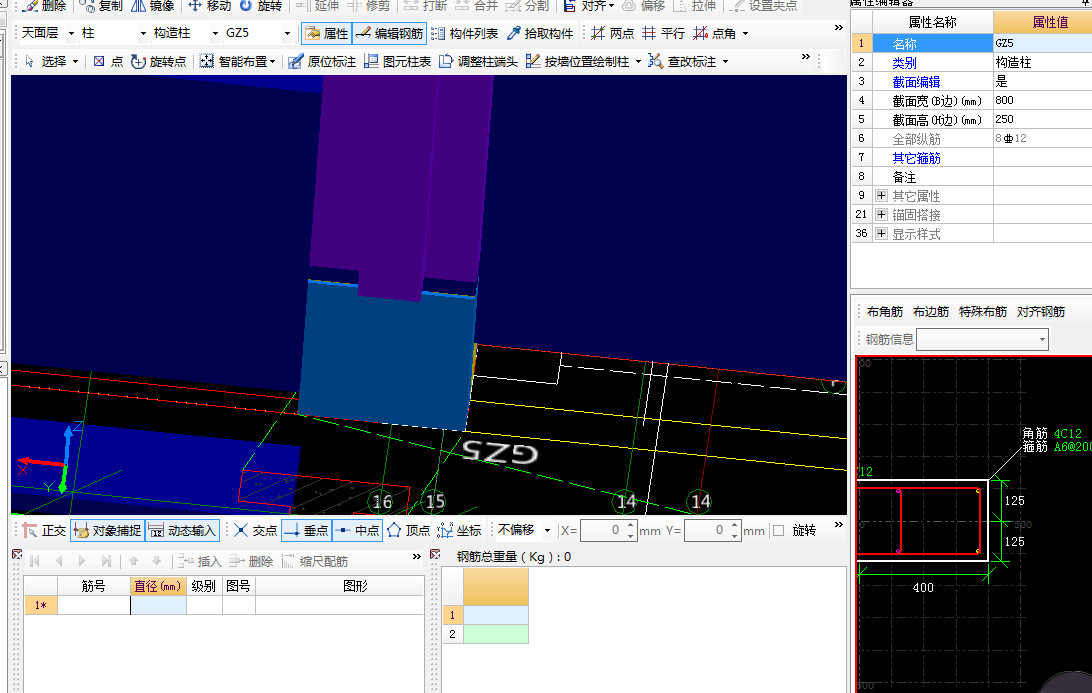

请问这是怎么一回事？该如何修改？把设置插筋改为插筋锚固计算后还是一样的，显示直筋长度小于零
请问这是怎么一回事？该如何修改？把设置插筋改为插筋锚固计算后还是一样的，显示直筋长度小于零
全部回答
(2)
首答仅用{{minutesHtml}}
-
原因分析一：柱较矮，柱属性【插筋构造】中如果按照【设置插筋】计算，会有上述提示。解决方案一：调整为【纵筋锚固】就可以计算出来钢筋量，但是设置插筋和纵筋锚固计算出来是有量差的，可以在编辑钢筋中把手算的长度手动添加下或者是在单构件输入界面去手动添加下。解决方案二：如果发现与柱子相交有比较高的基础构件例如条形基础，如图把条形基础利用楼层---图元存盘出去，让柱子正常汇总计算然后锁定，再把条形基础用楼层--图元提取进来。解决方案三：如果是构造柱，在工程设置--计算设置--砌体结构--是否属于砖混结构，否改为是，再汇总计算。解决方案四：选中柱--【属性】--【计算设置】--修改第18行“抗震柱纵筋露出长度”为0。解决方案五：如果上下层构造柱的截面和钢筋信息是一样的，可以将上层的柱的标高降低到本层或者是把本层的柱的顶标高伸到上一层。原因分析二：上下层柱子变直径。 解决方案：选中柱--【属性】--【计算设置】--修改“抗震柱纵筋露出长度”为0（03G规则中如果是基础层或基础层相邻的上一层时选择底层柱，如果是中间楼层选择非底层柱；11G规则中如果是基础层或基础层相邻的上一层时修改嵌固部位，如果是中间楼层选择非嵌固部位）。原因分析三：和柱子相交的梁高比较高。检查柱子高度是否过矮或梁高是否过于高，导致柱子直筋长度减成负值。解决方案：删除和柱相交的梁--【汇总计算】--锁定柱。然后再绘制梁；原因分析四：板或者梁在柱子中间位置和柱子相交，将柱高压低。解决方案：删除和柱相交的梁/板--【汇总计算】--锁定柱。然后再绘制梁/板。原因分析五：跨层图元的影响。解决方案：先删除跨层的构件，然后汇总计算柱，锁定柱，再绘制跨层图元。
2017-09-29 09:24:49
-

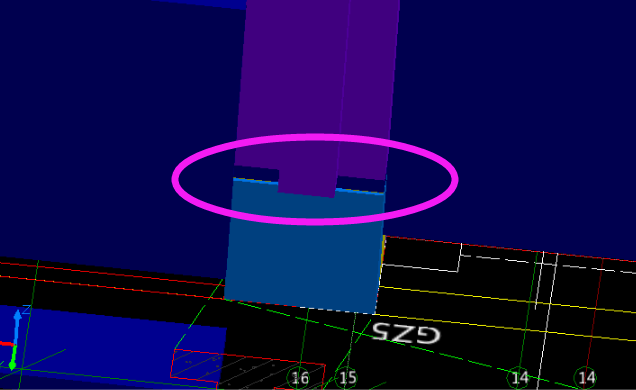

你的柱标高设置有误的，上下层的柱要相交才对的，检查修改柱的标高之后就应该可以了
2017-09-29 10:52:23
