DL原位标注

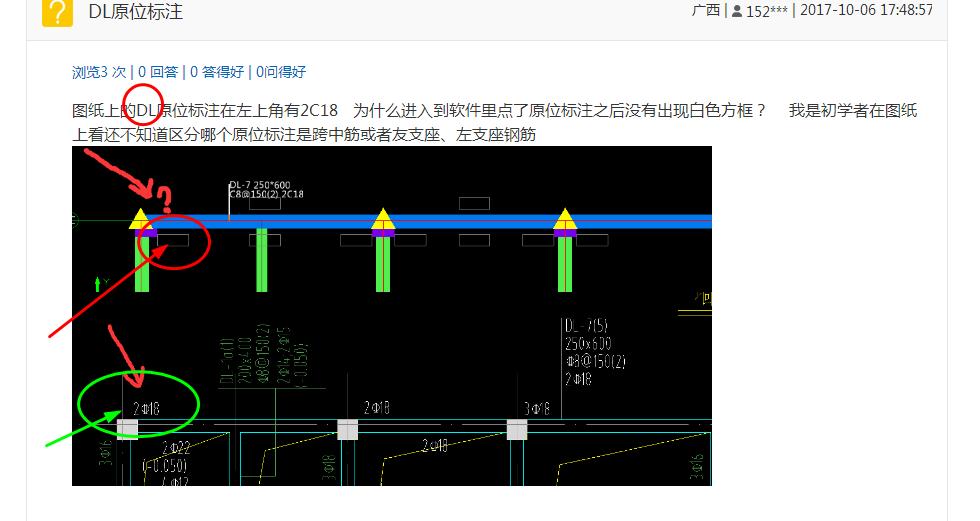

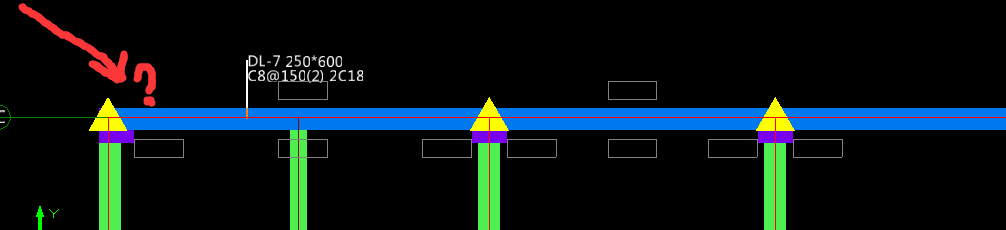

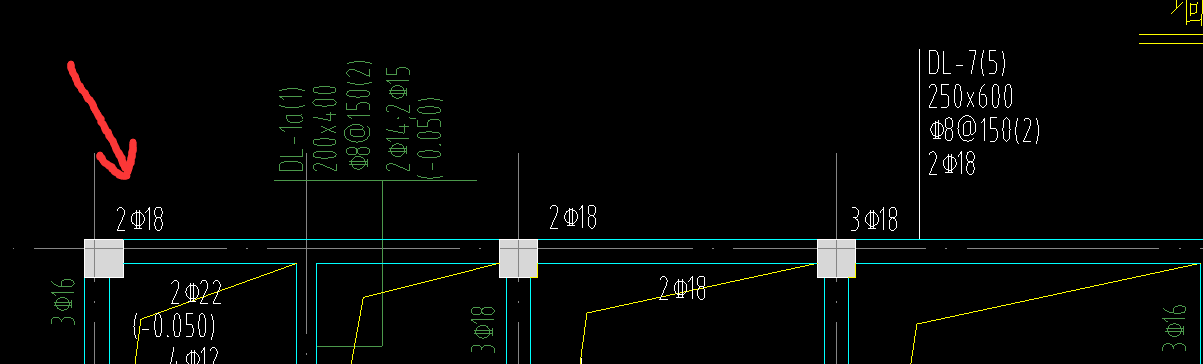

图纸上的DL原位标注在左上角有2C18 为什么进入到软件里点了原位标注之后没有出现白色方框？ 我是初学者在图纸上看还不知道区分哪个原位标注是跨中筋或者友支座、左支座钢筋

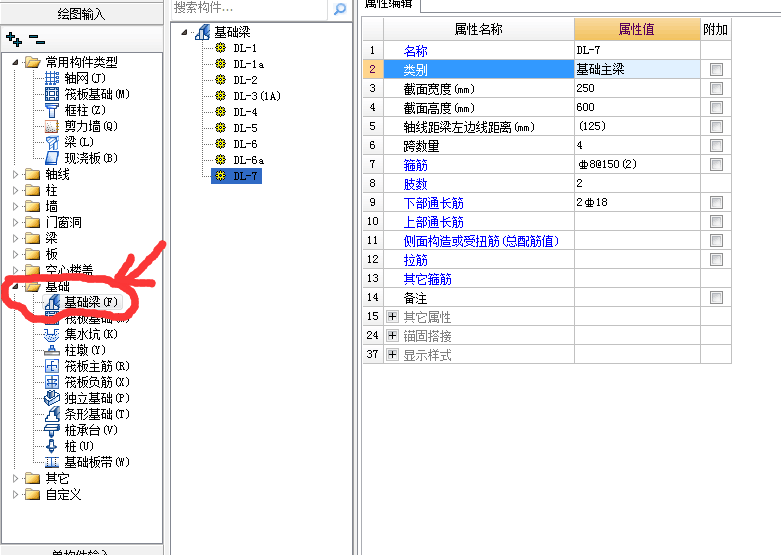

补充问题： 在绘图输入里，基础里边就有基础梁作为DL的定义 没必要去梁那里定义吧？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳图纸上的DL原位标注在左上角有2C18，你采用基础梁定义，进入到软件里点了原位标注之后没有出现白色方框是正常的，因为你这个不是基础梁，是基础层的普通梁（连系梁），采用梁定义即可。
2017-10-06 18:43:47
-

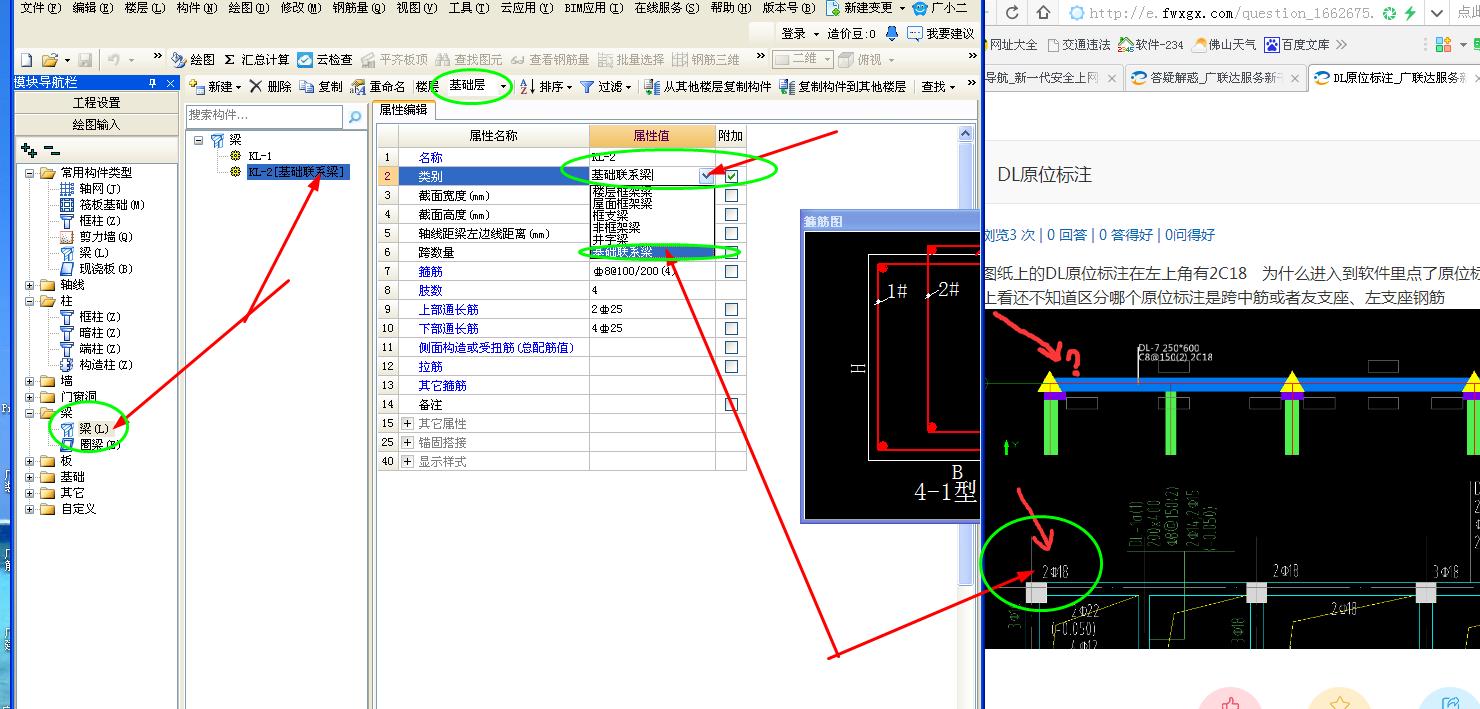

答：基础梁的支座负筋是在下面输入的，你的设计图是在上部，所以改为梁构件定义，类型选择为基础联系梁，这样就可以在上部布置2C18了。
2017-10-06 18:03:51
