钢筋算量GGJ2013
|
1623查看
3回答
大样图用圈梁画钢筋信息如何输入

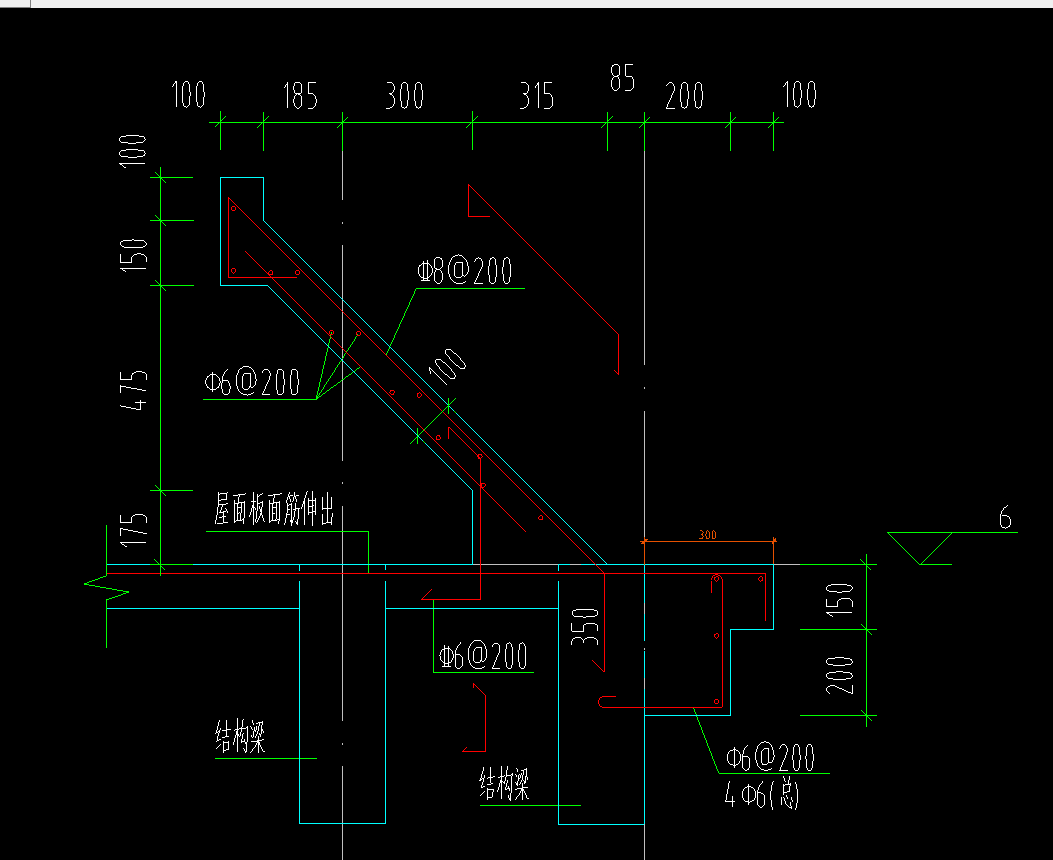

大样中的挑檐压顶用圈梁画，钢筋信息应该如何输入
全部回答
(3)
首答仅用{{minutesHtml}}
-
这个不能用圈梁定义，要用斜板定义，
2017-10-12 13:06:19
-
大样中的挑檐压顶用圈梁画，钢筋信息应该如何输入这个大样一般可以用自定义异形线来定义并画图比较好,先按截面画出截面,然后在配筋中用布置横筋和纵筋来画出钢筋.定义完成后用直线画图,如果用圈梁来定义时,纵向的钢筋可以在纵筋中输入,把箍筋在其他钢筋中选择钢筋图形并输入钢筋信息来处理.
2017-10-12 13:20:03
-

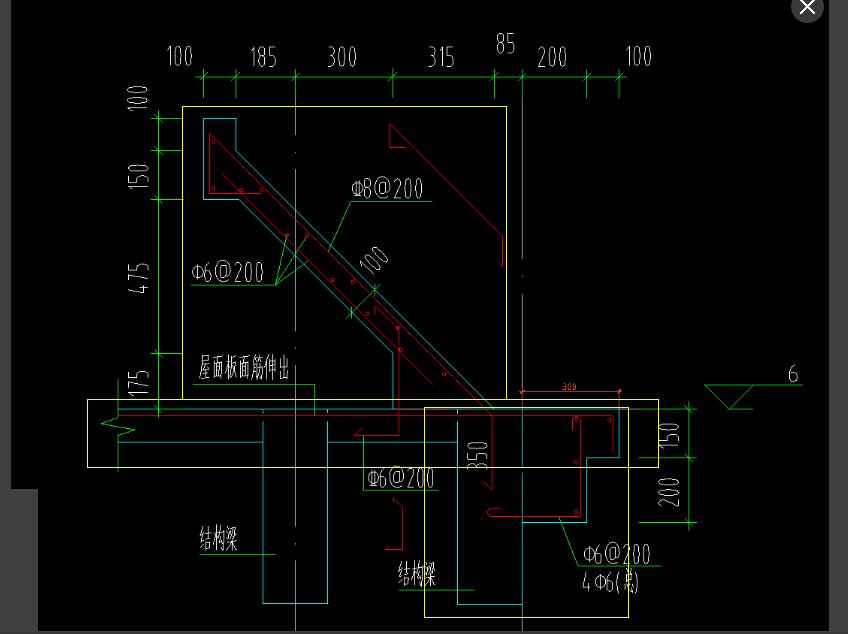

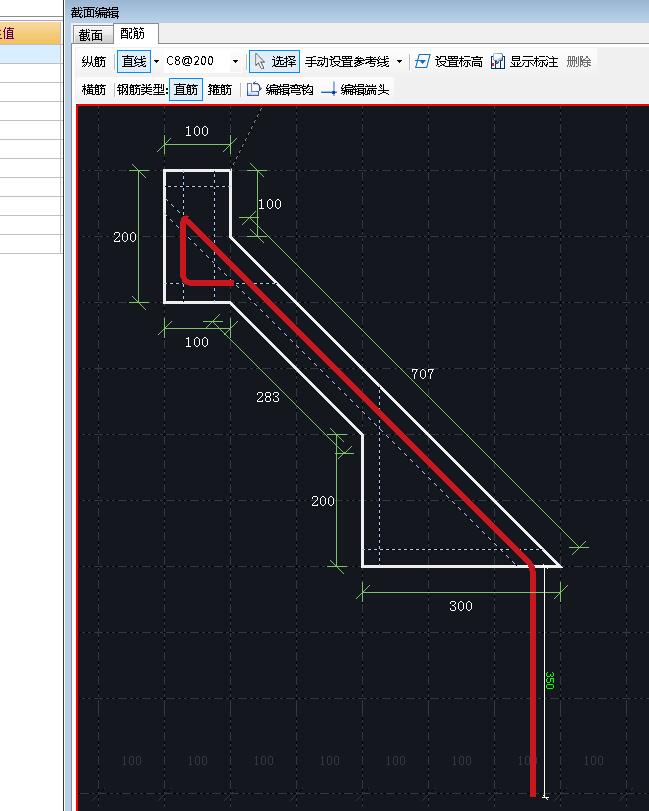

斜板建议用自定义线设置，板伸出直接用板，梁外造型可在该梁属性其它钢筋设置【也可用自定义线设置】，下例供参考【尺寸随意】
2017-10-12 14:09:14
