千赢官网首页登录入口画暗柱出现的问题求助！

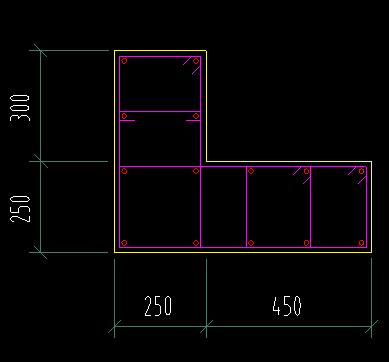

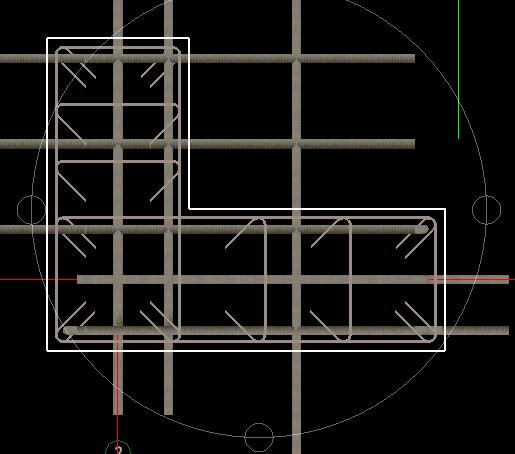

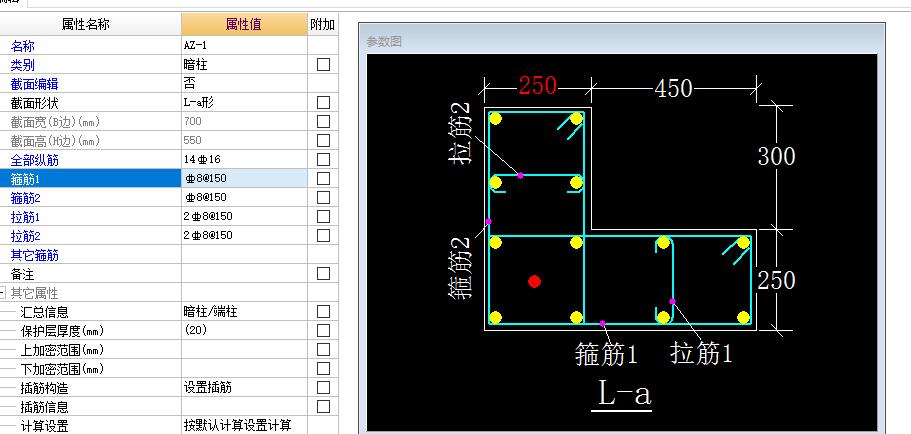

如图，我这图给出的约束边缘构建，用参数画法的示意图，钢筋三维的示意图，其中的纵筋配置和箍筋配置与图纸不一样，这样如何处理，是否用异形来画？因为这些构建比较多，还有什么简单一点的画法，谢谢！
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳如属性里的钢筋数据是对应图纸，应正确，三维是平面，建议旋转看看；另外看一图450尺寸位置，属性设为拉筋，但看图应是箍筋，建议采用截面编辑设置
2017-10-13 10:05:30
-
