积木 2017-10-28 10:36:47 | 四川省钢筋算量GGJ2013 | 1161查看 4回答

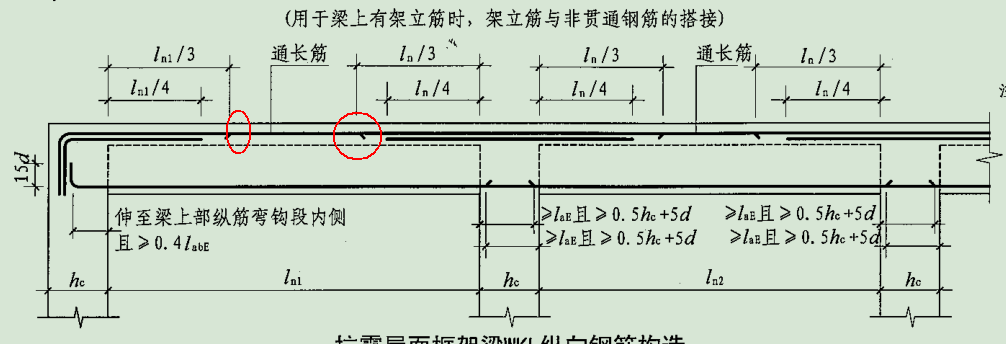

老师，请问红圈内在图集里面是表示搭接的意思吗？通长筋不是拉通布置的吗？为什么要设置Ln/3

我来答收藏举报

我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

补充或更正我的问题

提交取消

asfsdfsadfdsf

完善我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

全部回答 (4) 首答仅用{{minutesHtml}}

已采纳

红梅傲雪铂金专家

答题： 183010 被赞： 53666

这是非贯通筋，是支座钢筋
第一排ln/3
第二排ln/4

2017-10-28 10:44:34

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
将军峰铂金专家

答题： 168931 被赞： 96610

红圈内在图集里面不是表示搭接的意思，是支座钢筋截断的位置。

2017-10-28 10:41:04

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
小野猫铂金专家

答题： 51707 被赞： 13363

通长筋是拉通布置的，Ln/3是非贯通筋的跨内长度，不是搭接长度

2017-10-28 10:43:12

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
nh 钻石专家

答题： 130587 被赞： 27096

支座筋的端点(也可以是支座筋与架立筋的搭接点)，通长筋是通长的无错；
为什么要设置Ln/3 【如果，梁有通长筋，也有支座筋，或是梁是4肢箍或以上的，需要架立筋，那图集大样是这样的】
