梁跨打断问题

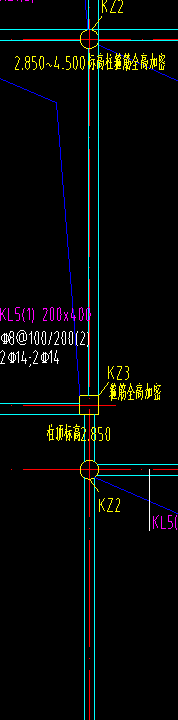

如图，此梁一共为5跨，但图纸前两跨需要和柱子对齐。我用的是先打断，然后单对齐，最后前两跨和后三跨再合并。最后合并不了， 显示不在同一平面无法合并，我该怎么办，求解谢谢
全部回答
(3)
首答仅用{{minutesHtml}}
-

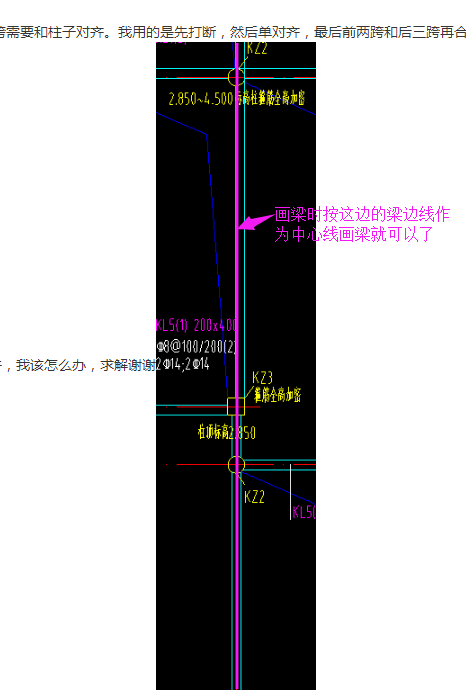

已采纳你好：画梁时按上边两跨梁的左边线作为画梁的中心线，画好后去梁的原位标注里的距左边距离里调整一下尺寸，就可以处理好了
2017-11-05 20:08:38
-
你好：按照轴线绘制，然后在原位标注中距左边距离中修改。
2017-11-05 20:08:55
-
此梁一共为5跨，但图纸前两跨需要和柱子对齐。我用的是先打断，然后单对齐，最后前两跨和后三跨再合并这种情况是合并 不了的,就这样分为两段来计算,这样也是实际的样子
2017-11-05 20:09:11
