约束边缘构件阴影部分应该怎么画

请问约束边缘构件阴影部分应该怎么画

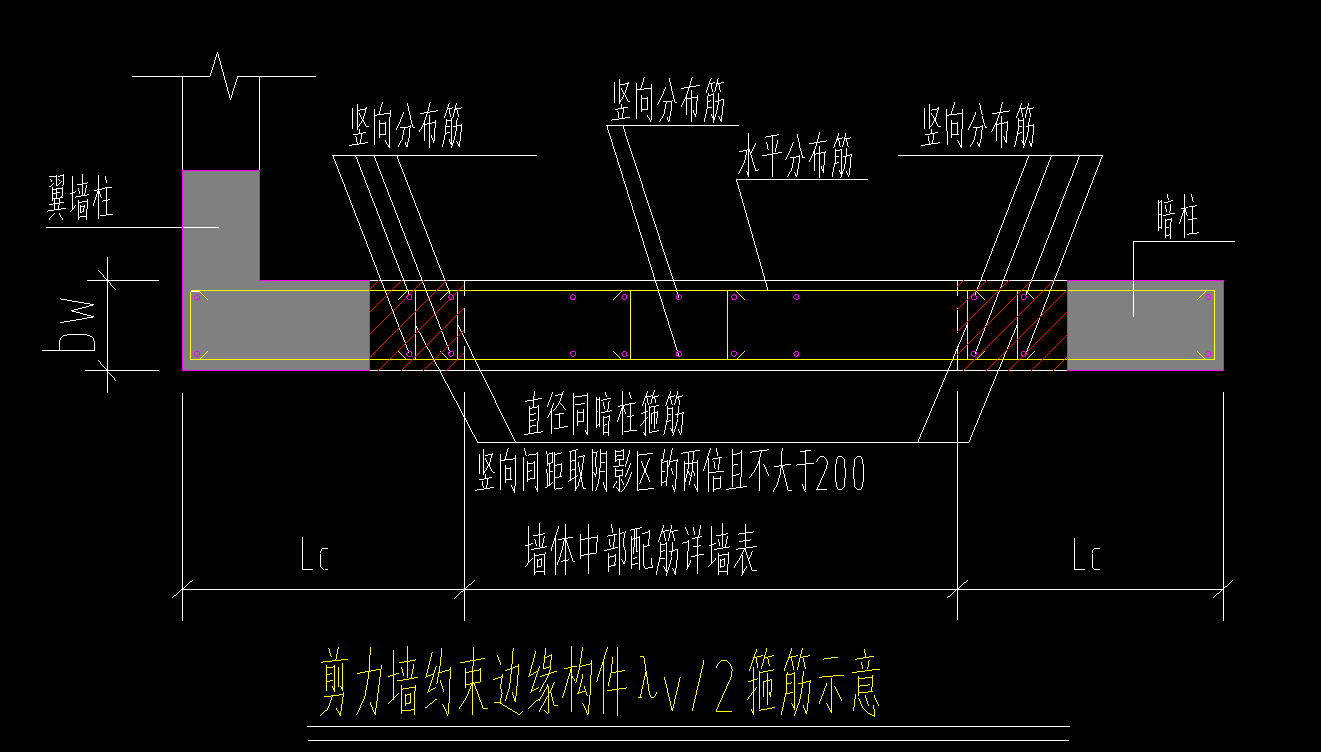

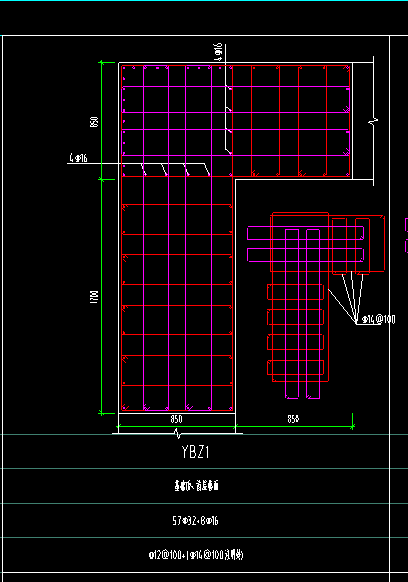

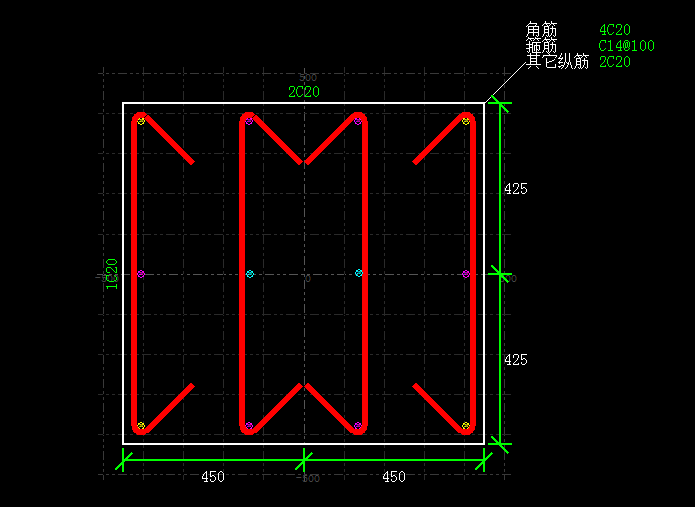

请问一下图一中的约束边缘构件中的阴影部分应该怎么绘制，我的理解是只画竖向分布筋和拉筋，水平分布筋的话我检查剪力墙钢筋三维里面有水平分布筋，这里如果再画的话应该算重复吧。图二就是按照我理解的意思画的，不知道这样对不对。。补充问题：画成一个暗柱的办法是不是跟我画成2个暗柱的方法是一样的，画成一个暗柱的话感觉还更麻烦些。。

约束边缘构件怎么画

约束边缘构件怎么画

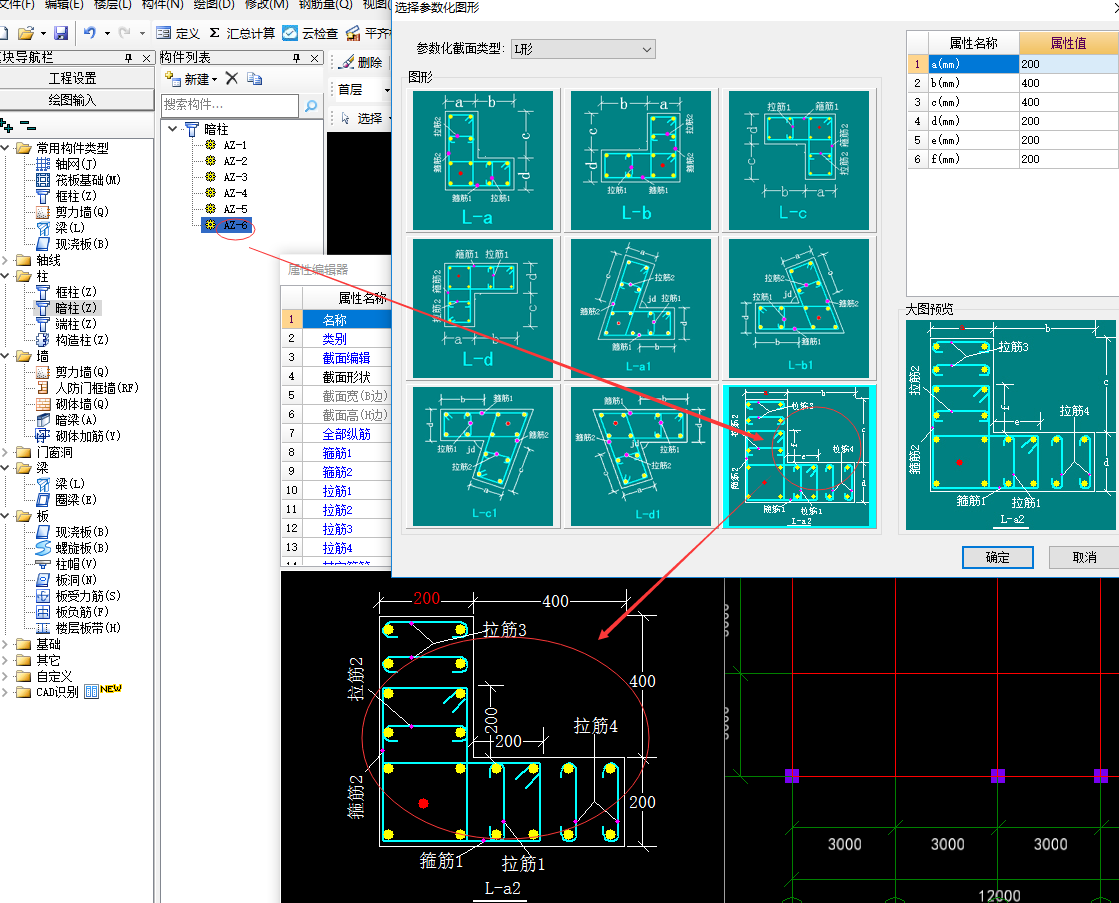

请问约束边缘构件怎么画

约束边缘构件怎么加到墙上 求图

约束边缘构件的非阴影拉筋输入

请问约束边缘构件的非阴影区怎么确认？（图纸没有给出它的范围，只说约束边缘Lc范围的配筋为竖向和水平钢筋均按墙身配筋，拉筋为C10，墙身竖向与水平筋相交处均拉筋。）这拉筋C10是不是在阴影区与非阴影区都要设置？还是只在非阴影区设置？如果要设置，我也知道可以在其他钢筋那里输入，但是就是不知道他的范围？

约束边缘暗柱的非阴影部分纵向钢筋

图纸要求约束边缘暗柱的纵筋间距是100，如图表示阴影部分为400，非阴影部分为200，这样阴影部分纵筋就有5排，请问非阴影部分是两排还是三排？如果是三排的话，那阴影部分的纵筋就和非阴影部分的纵筋靠得很近，600的距离有了8根纵筋，不符合隔100布一根的要求，还是说阴影部分和非阴影部分是分开的，相互不影响，应该布三排呢？
