• 汇总计算之后提示板负筋的左右标注都为0,请问老师这种情况该怎么处理?

    我画的别的板的板负筋都很正常,就是这四块板上的四根板负筋从首层到十七层每一层都是提示左右标注均为0,可是我明明是按图纸正常画的。这个问题困扰我好几天了都没有解决,我试过删了重新按梁布置还是不行,我把板删了重新画也是不行,明天周一就要交图了心里很着急,我也不知道问题到底出在哪里,请老师指教,多谢了!左右标注梁宽

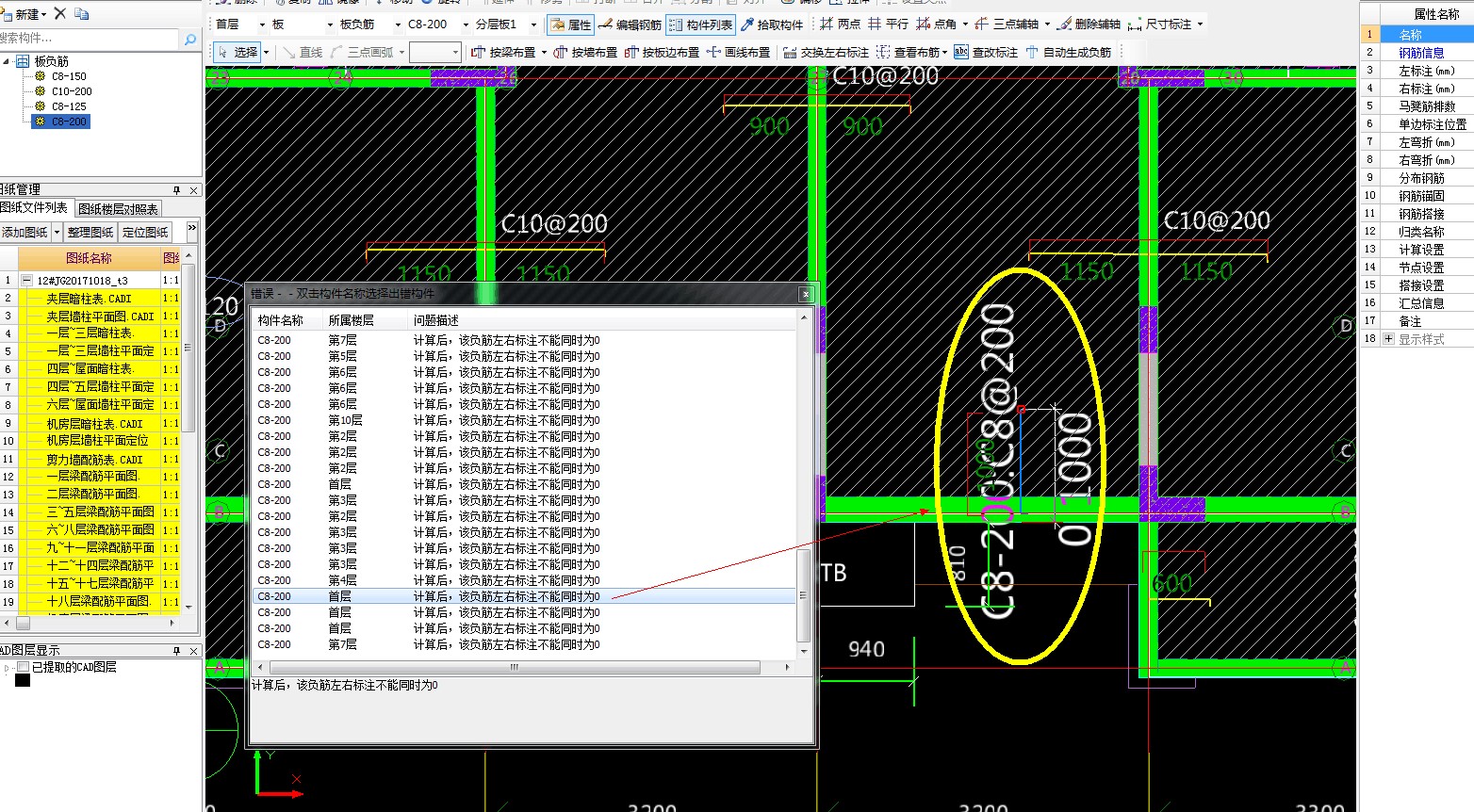

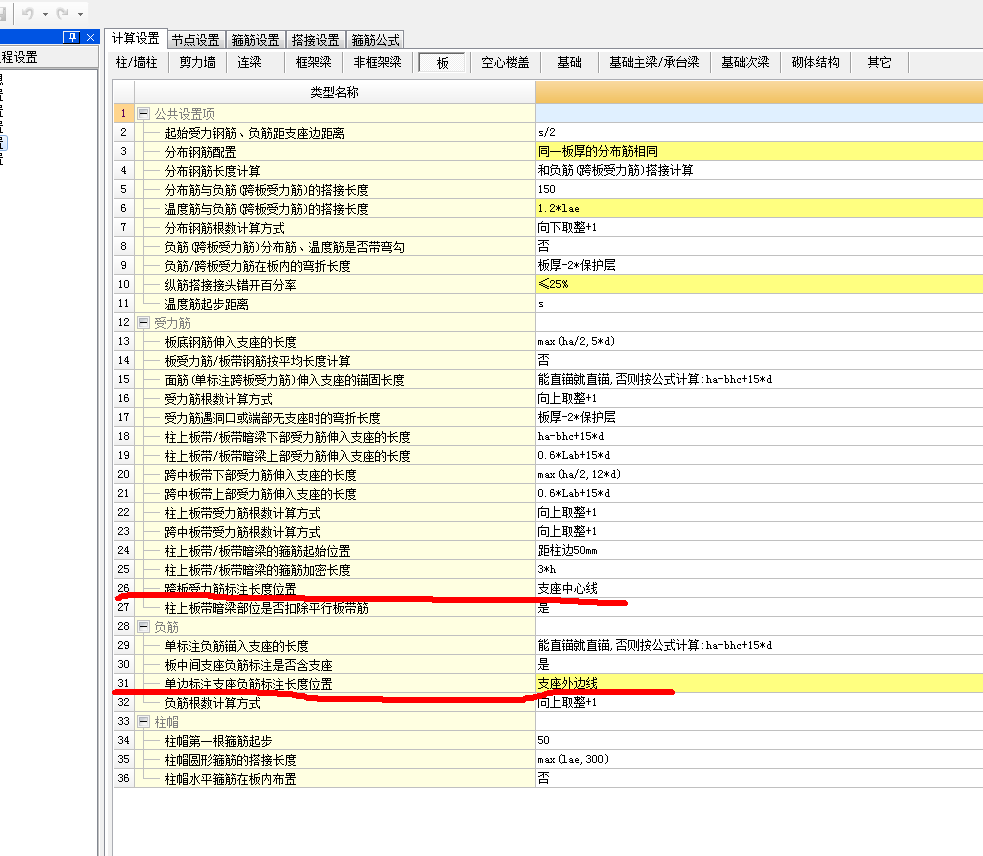

    补充问题:第一张是我汇总计算提示错误的截图,第二张是我的计算设置里关于板的设置。还有我仔细看了看图纸,别的板负筋那里的梁宽都是180,轴线与梁中线是同一条线。出错的板负筋挨着的梁宽是250,轴线与梁中线还有一段距离,难道是这个原因吗?那应该怎么处理呢?

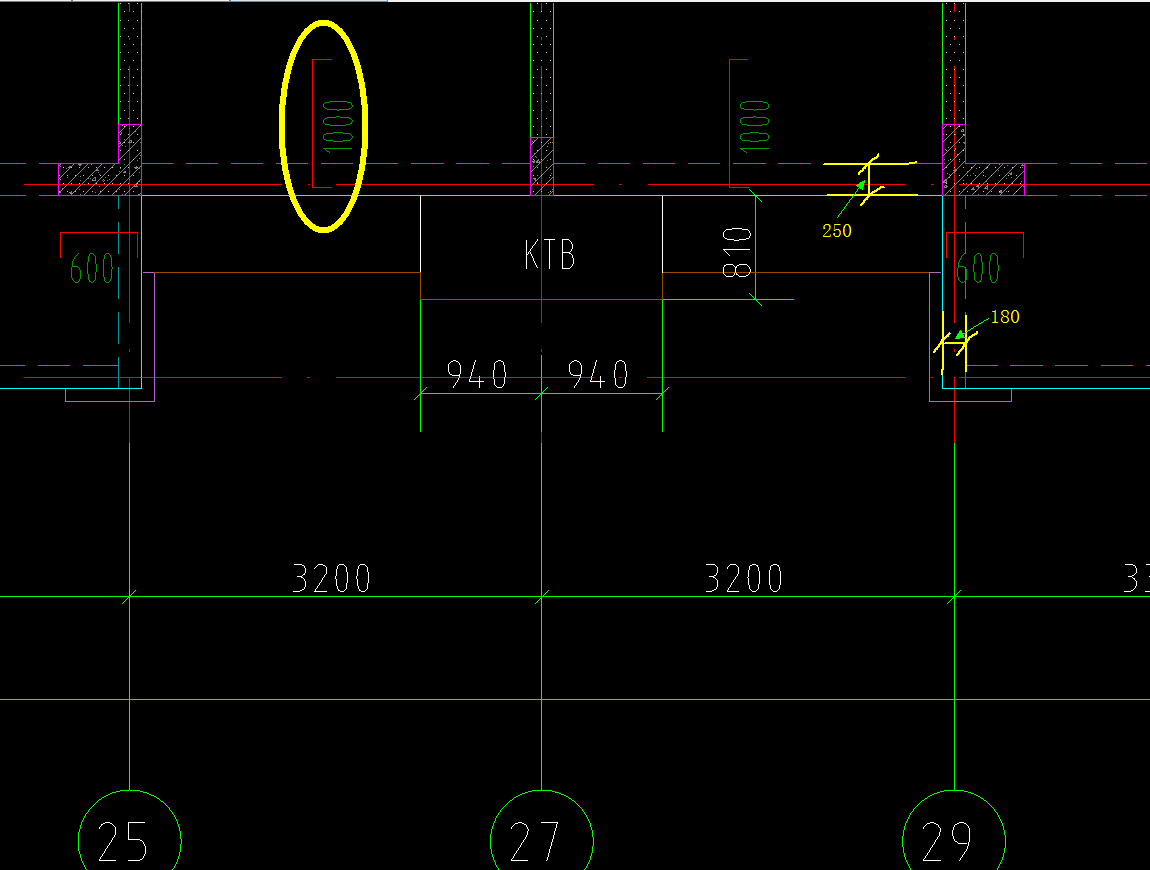

    补充问题:这是板配筋平面图答疑解惑
我来答  邀请别人来回答
 提醒提问者
收藏  举报

我的答案 答题人必看《优秀回答指南》

提交 取消

asfsdfsadfdsf

补充或更正我的问题

提交 取消

asfsdfsadfdsf

完善我的答案 答题人必看 《优秀回答指南》

提交 取消

asfsdfsadfdsf

全部回答 (2) 首答仅用{{minutesHtml}}

  • 把你的钢筋文件传上来帮你看一下

    2017-11-26 14:34:49

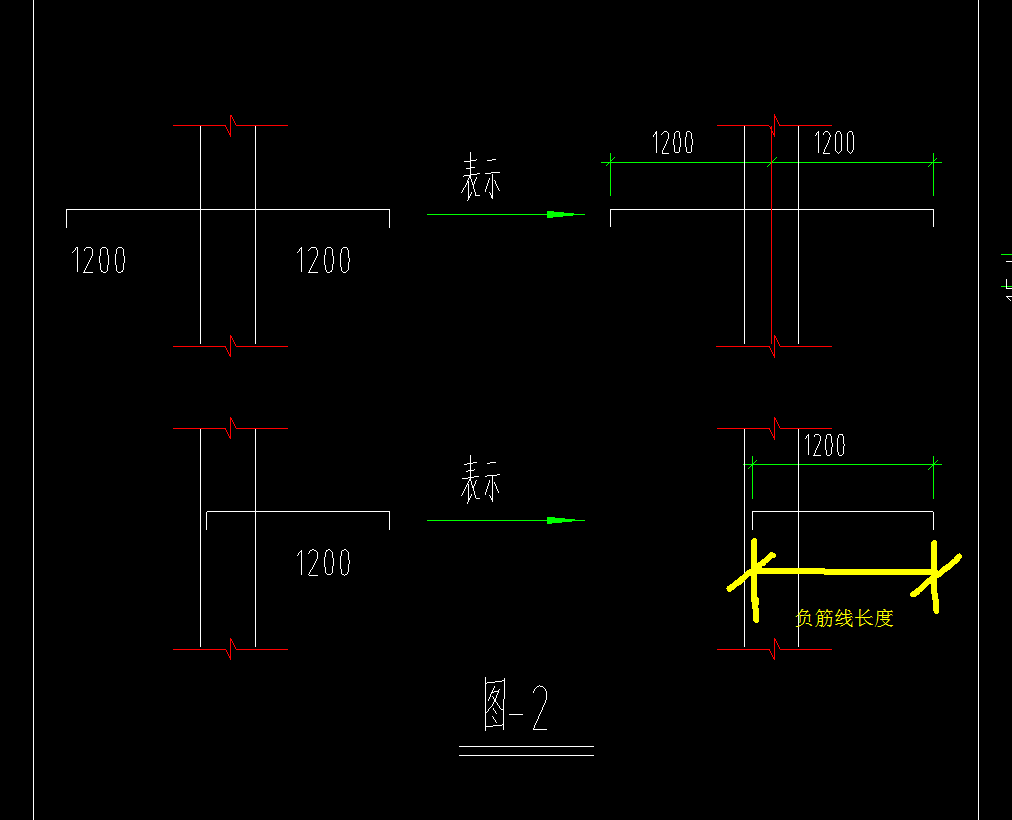

  • 多谢陈工,我已经解决这个问题了。把板负筋的单边标注位置改成负筋线长度再重新画上就可以了,计算完了也可以看钢筋三维。这个问题我就不删了,这样以后有相同疑问的同行也可以借鉴一下。下图是结构设计总说明里的板配筋图例。

    千赢官网首页登录入口服务新干线

    2017-11-26 14:54:23
