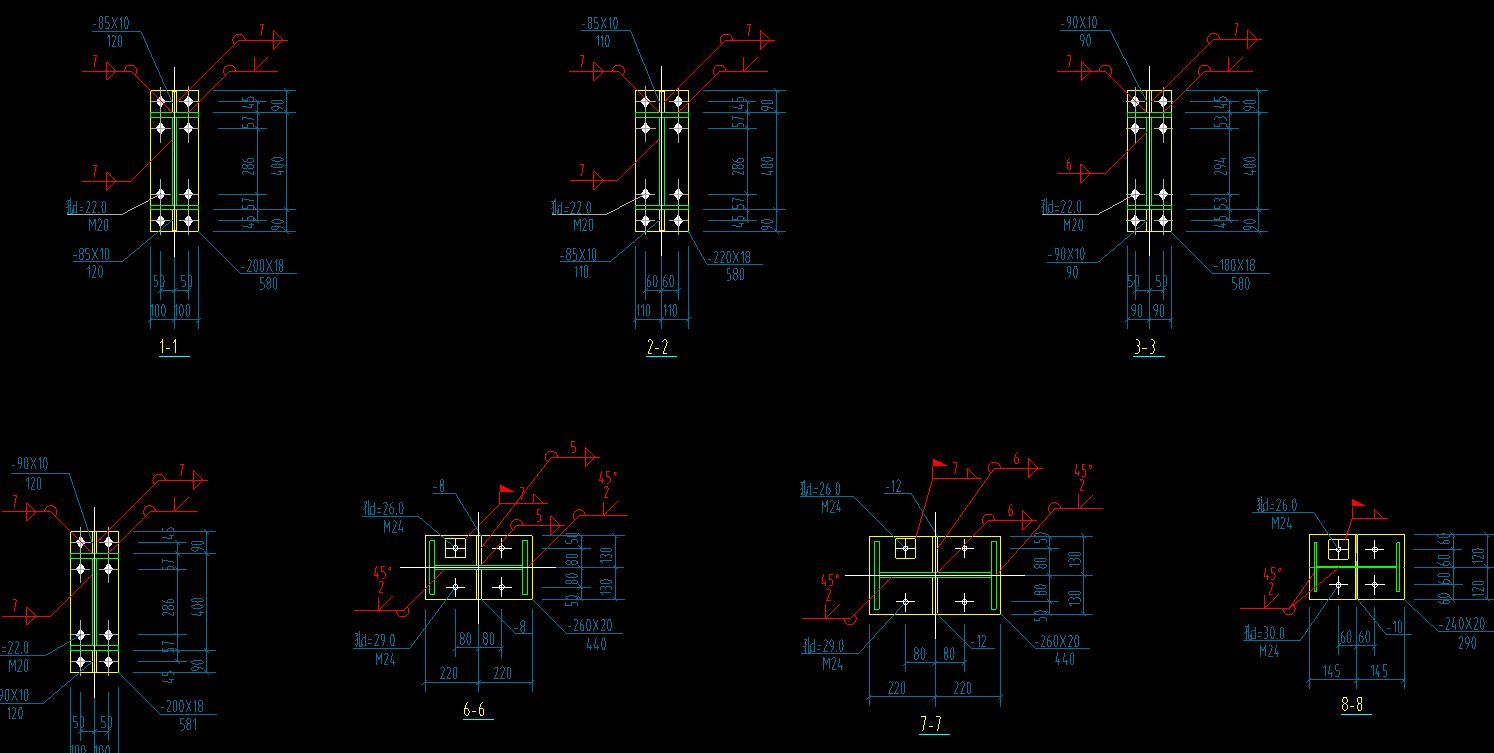

请问一下，这些标识都是什么意思呢？
全部回答
(2)
首答仅用{{minutesHtml}}
-

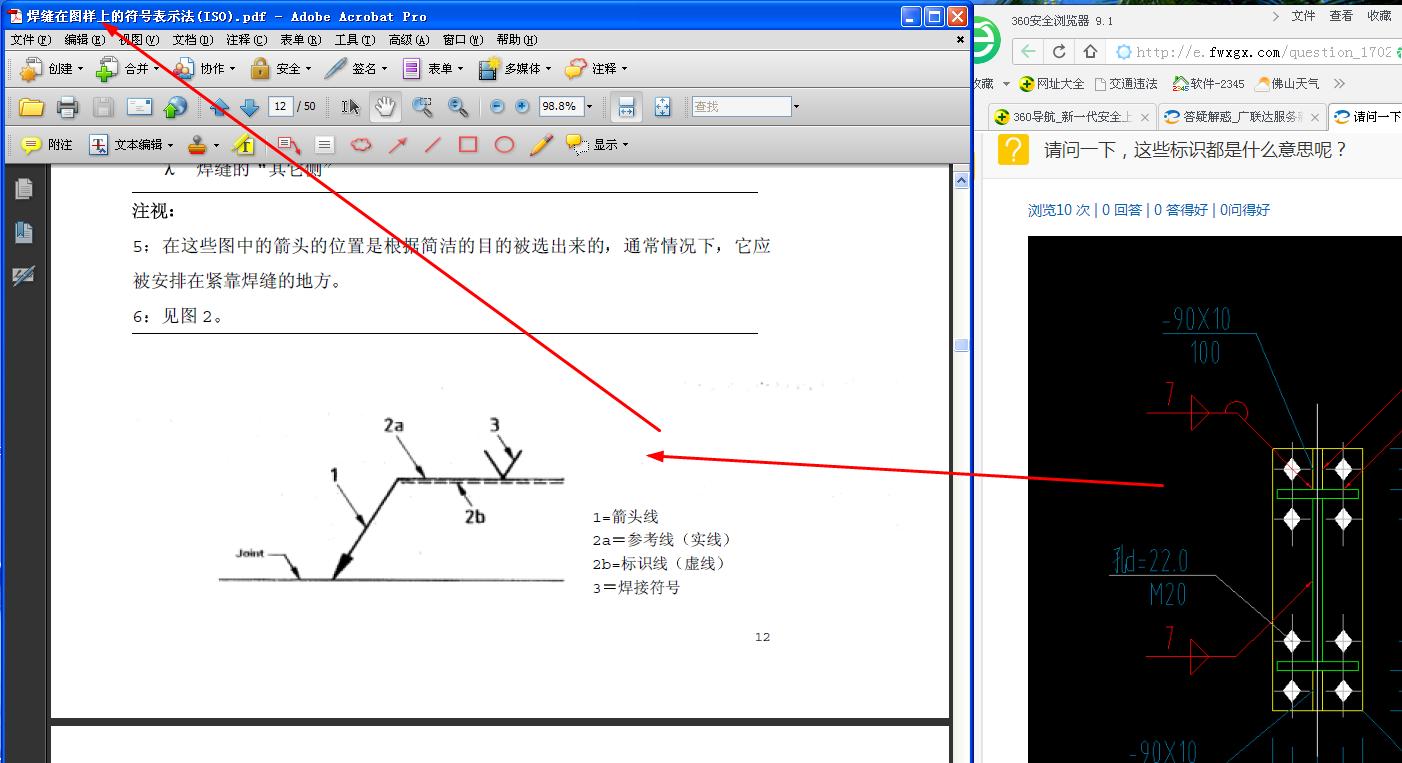

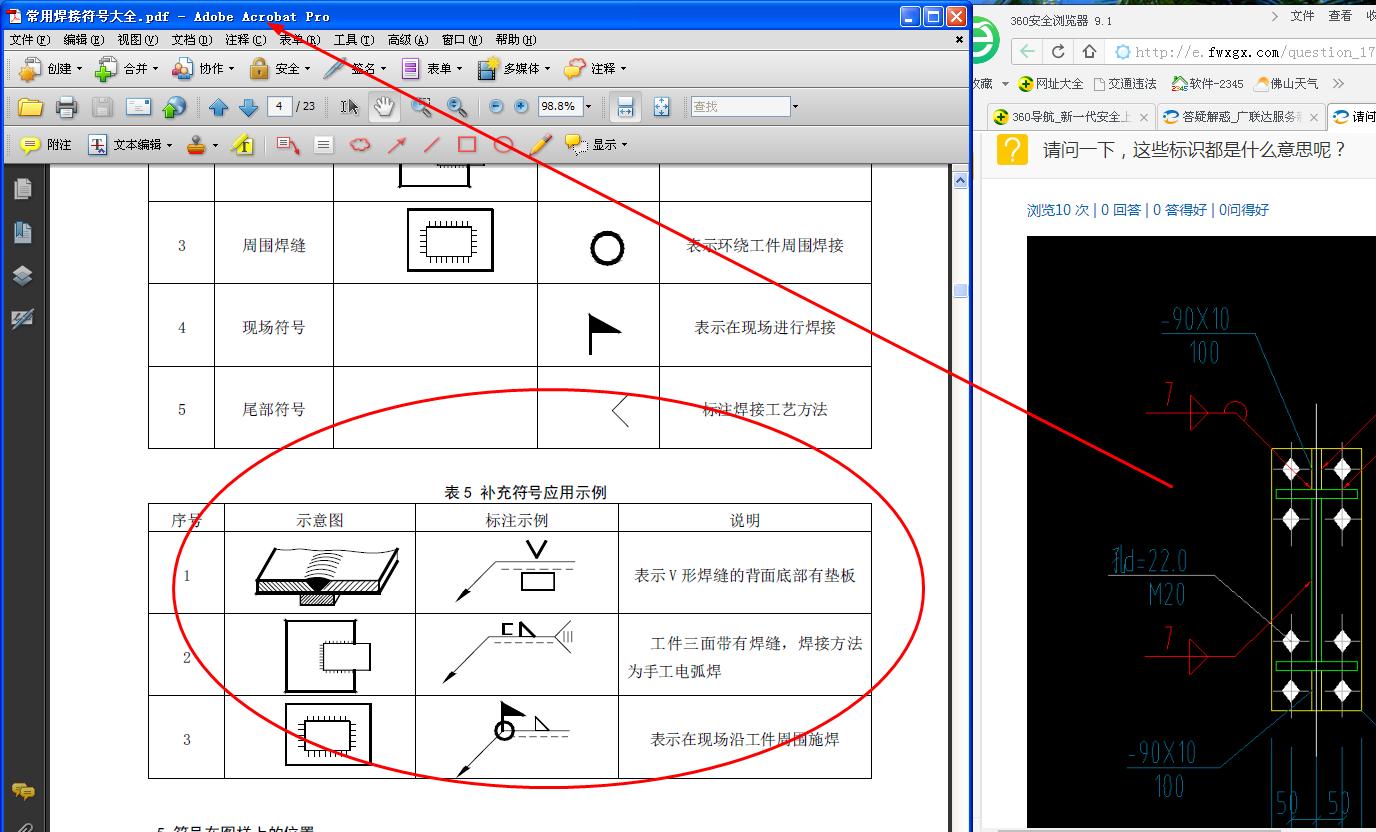

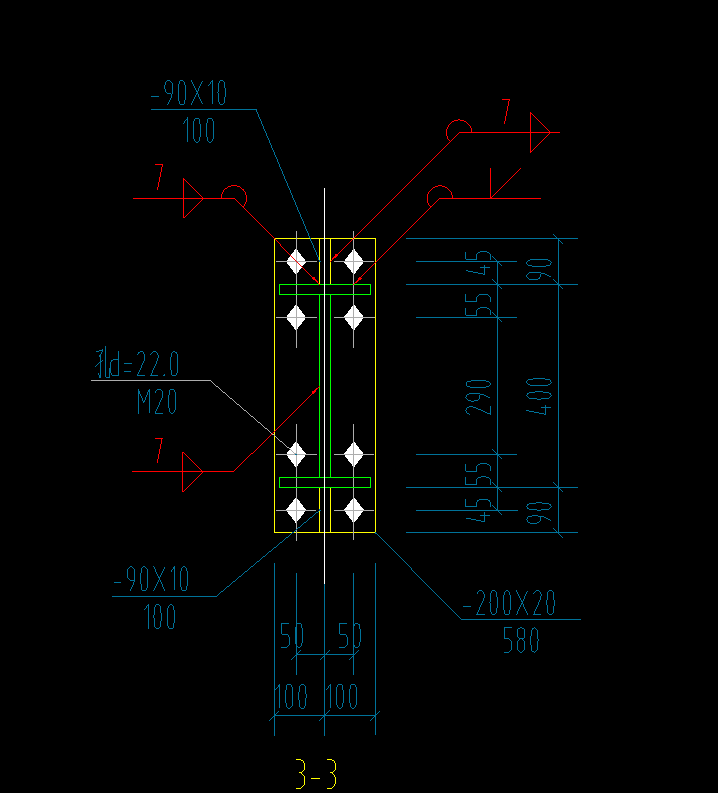

已采纳答：红色标注是电焊，-90*10，表示钢板的宽度和厚度，长度为100。具体查看下图中图集。
2017-12-12 15:54:22
-
这是钢结构梁或柱的节点图，分别代表了钢板构件尺寸、钢板厚度、焊缝高度、螺栓孔直径、螺栓规格。
2017-12-12 15:50:20
